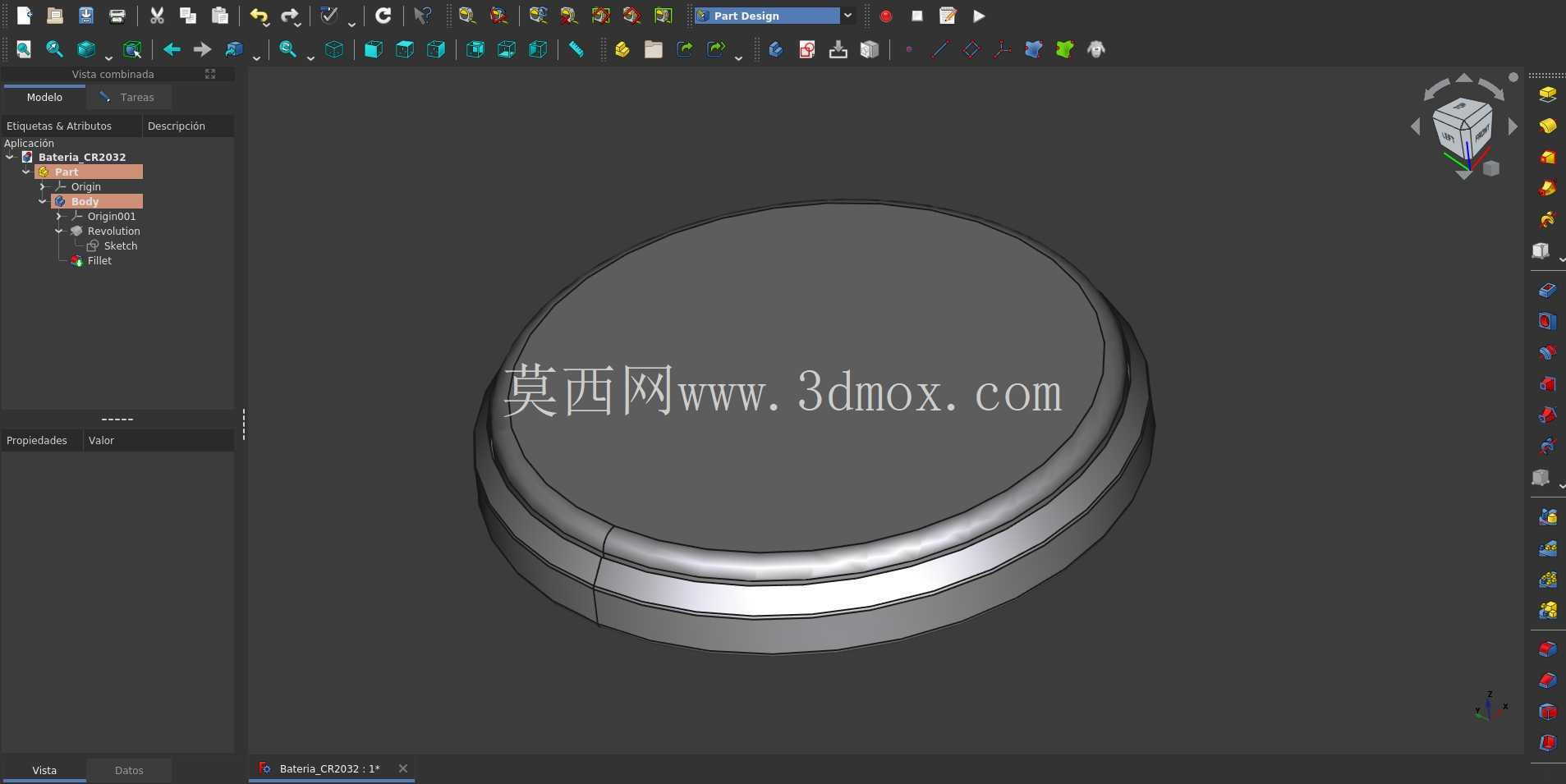

CR2032纽扣式锂锰电池三维结构模型

　　做消费电子、小型传感设备结构设计的工程师，大概率都绕不开CR2032这款纽扣电池的选型与结构适配，这次搭建的三维模型完全围绕实际装机的工程需求展开，没有做多余的外观修饰，所有结构特征都对应实物的真实装配边界。先从实际应用场景说，这款电池的适用场景覆盖极广，电脑主板的CMOS掉电保护记忆供电、家用电子体温计的长效供电、汽车遥控钥匙的射频发射供电、低功耗LoRa传感节点的常年待机供电、智能穿戴手环的备用电源、工业数显压力表的离线数据记录供电，甚至很多小型LED发光礼品、门禁卡的有源供电模块，用的都是这款标准规格的纽扣电池，属于电子结构设计里最常用的标准化小型供电元件之一。

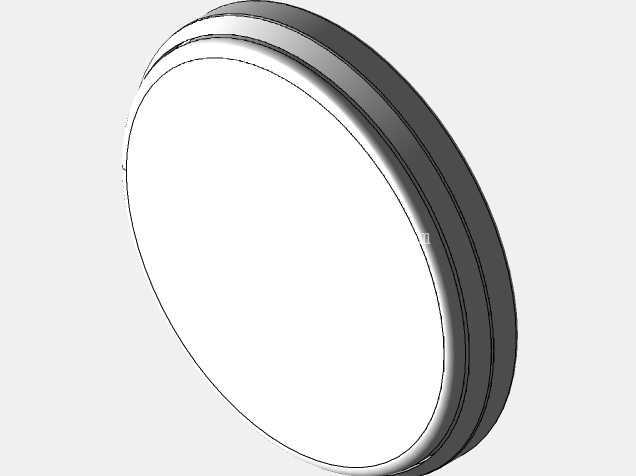

　　从产品功能特性来看，CR2032属于锂二氧化锰一次性电池，标称输出电压稳定在3V，自放电率极低，常温环境下存放五年以上仍能保留八成以上的初始容量，不需要额外的充电管理电路，放电曲线平稳，在小电流持续放电的工况下表现极其稳定，这也是它能在各类低功耗长待机设备里被广泛采用的核心原因。模型在构建的时候，特意还原了电池的壳体分层结构：外层是镀镍不锈钢冲压成型的正极壳与负极盖，两者之间通过绝缘密封胶圈压合封装，内部卷绕式的电芯结构在模型里做了简化处理，但保留了壳体外部的所有装配特征，包括正极面的凸起边缘、负极面的平整接触面、壳体侧壁的压合封边台阶，这些特征都是结构设计时做电池仓限位必须参考的关键尺寸。

　　设计思路上完全遵循实物的公差适配要求，没有做理想化的无公差建模，壳体的边缘圆角、侧壁的拔模斜度都按照实际冲压零件的工艺特征做了还原，避免工程师把模型导入装配体后，做电池仓干涉检查时出现误判。很多新手工程师建模时容易忽略纽扣电池的侧壁封边凸起，实际装机时这个位置的直径比电池标称直径大0.1mm左右，如果电池仓的内径完全按照标称20mm来做，装配时就会出现卡滞甚至压坏电池密封结构的问题，这个模型里特意把这个封边的尺寸特征做了准确还原，方便设计人员直接参考做仓体的避空。

　　外形尺寸与安装边界方面，严格遵循国标扣式电池的尺寸规范，整体直径控制在20mm，总厚度3.2mm，正极面的中心接触区域直径不小于16mm，负极面的整个平面都为导电接触区，壳体侧壁的绝缘圈宽度0.3mm，压合封边的位置距离负极端面0.5mm。做电池仓设计时，轴向的压紧余量要控制在0.1-0.2mm，不能压得过紧，否则会导致壳体变形漏液，径向的间隙要预留0.15-0.2mm，方便电池的更换拆装，同时要在电池仓的对应位置设计防反装结构，比如在正极侧加凸起挡边，避免电池装反导致电路短路。另外要注意，电池的正极壳体和负极盖之间的绝缘圈是突出壳体表面0.05mm左右的，设计接触弹片的时候要避开这个绝缘区域，保证弹片分别和正负极的金属壳体可靠接触，避免出现接触不良的问题。

　　在做整机结构的跌落仿真、温度循环仿真的时候，这个模型也可以直接导入使用，因为它的重量、质心位置都和实物保持一致，整颗电池重量约3g，质心在厚度方向的中心位置，不会因为模型的质量参数偏差导致仿真结果失真。对于需要做电池兼容性设计的产品，比如一款设备要兼容CR2032、CR2025两款不同厚度的纽扣电池，也可以基于这个模型快速调整厚度参数，验证弹片的压缩行程是否满足接触要求，不用再重新从零开始建模，能节省不少结构设计的重复工作量。
