两串10A锂电池保护板精细结构

　　这款两串锂电池保护模块主要面向便携储能、小型电动工具、手持检测设备以及后备电源等场景，用于对两节串联18650电芯进行充放电过程中的安全管控。模块在实际装配中位于电池包内部，靠近电芯串接位置，通过大电流路径完成总负端与电池负端之间的通断控制，同时借助采样线路识别两节电芯的工作状态。

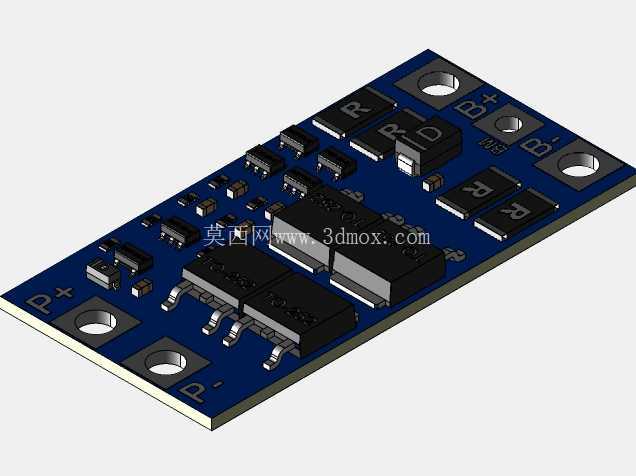

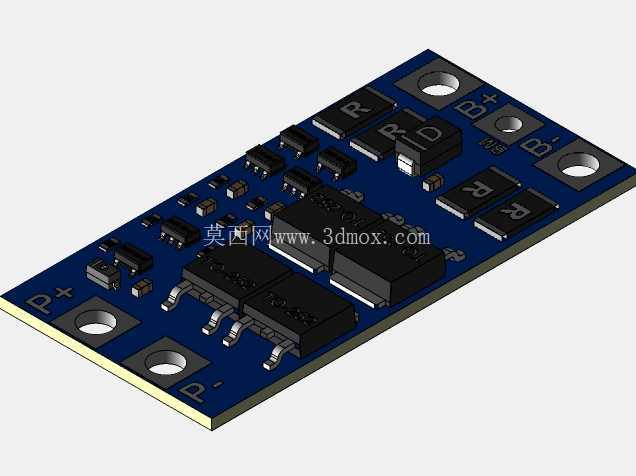

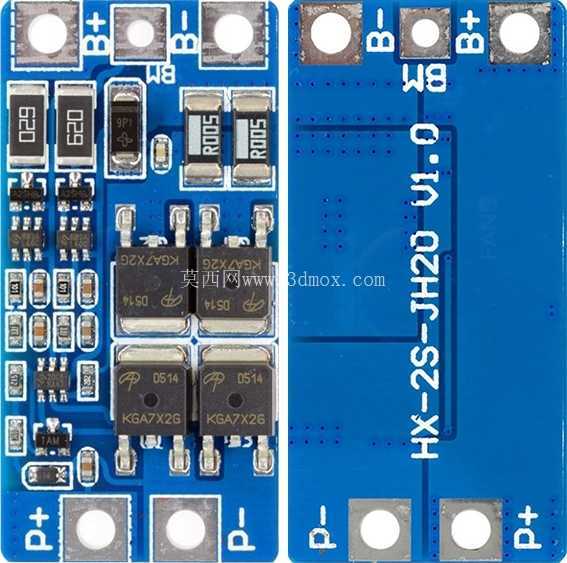

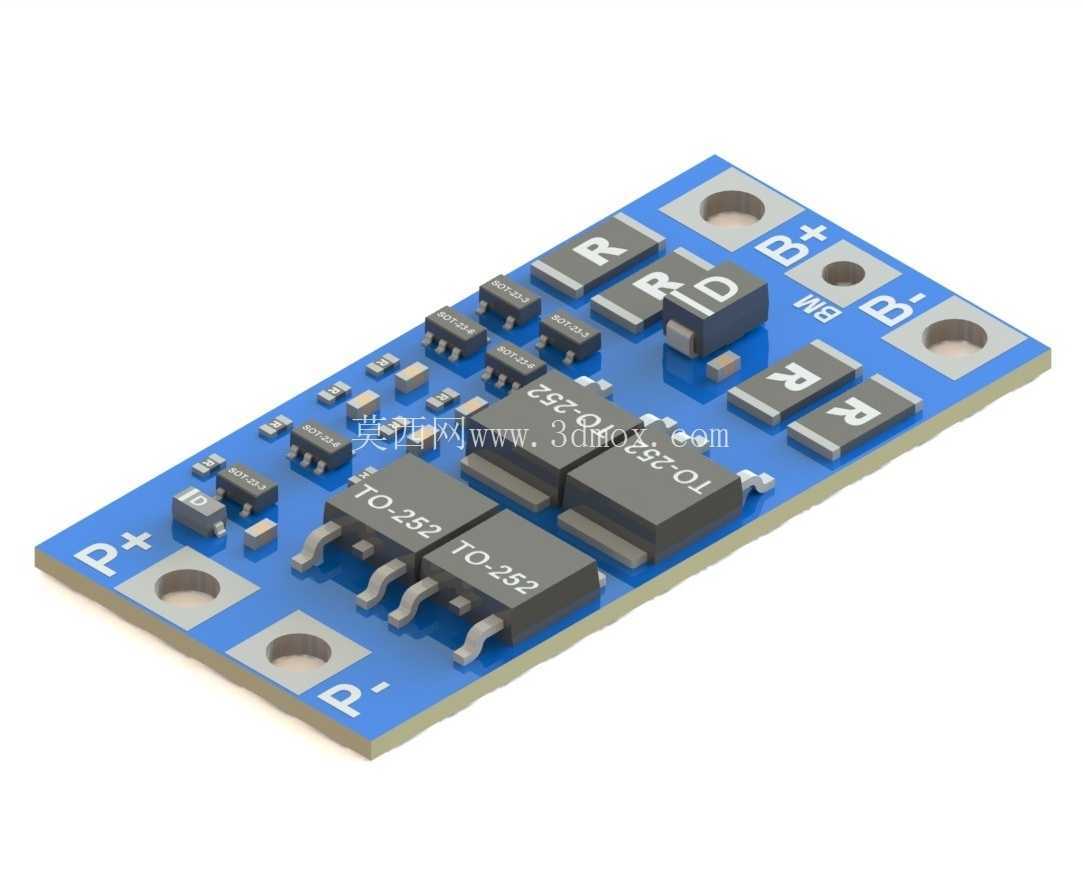

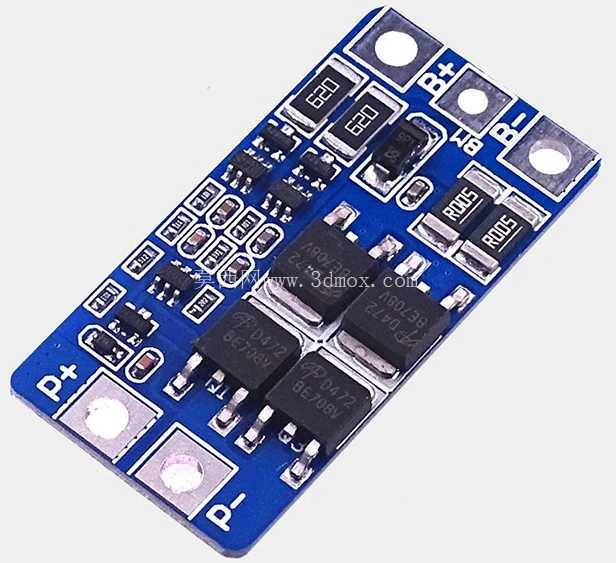

　　从板上布局可以看出，功率回路围绕低阻走线展开，多只贴片功率器件并排布置在主电流通道附近，有利于分散导通发热；板端设置了明显的P+、B-、B1、B+等连接位，装配时可直接对应电池包总正、总负以及两串电芯中间连接点。四角预留固定孔，既适合螺钉固定在电池支架上，也可配合绝缘垫片、尼龙柱或热熔方式固定，孔位边缘与功率器件之间保留了安全间隙，便于在狭小壳体内部做绝缘隔离。

　　设计思路上，该模块强调小体积与可维护性。PCB采用细长矩形轮廓，能够沿电池并排方向贴装，减少对电池仓横向空间的占用；功率器件、采样电阻、连接焊盘分区明确，主电流路径短而宽，信号采样区域与功率区域相对分离，可降低大电流脉冲对检测稳定性的影响。板上元件高度控制较低，适合放入薄壁电池盒或设备内部夹层；外接端既可以焊接导线，也可根据整机工艺增加铜柱、接插件或镍片。

　　功能层面，模块承担过充、过放、过流及短路保护等任务。当充电电压接近单体上限时，保护回路切断充电通路；放电过程中若电芯电压过低，则锁定输出以避免深度亏电；负载异常或短路时，功率器件快速动作，限制危险电流持续通过。对于电动螺丝刀、便携仪器、照明设备这类启停频繁、脉冲电流较大的负载，10A连续工作能力能够覆盖多数小功率需求，短时冲击下板体铜箔与器件排布也为散热和压降控制提供了基础。

　　建模时需要重点还原PCB板厚、焊盘轮廓、贴片元件本体高度以及固定孔倒角，因为这些细节直接影响电池包干涉检查。导线出线方向、镍片焊接空间和绝缘片包覆范围也应在整机布局中同步校核。若将该模块放入电池组三维总成，可进一步验证它与电芯外皮、支架侧壁、外壳筋位之间的距离，避免装配后出现压件、磨线或绝缘距离不足的问题。
