Ubiquiti Bullet M2高功率无线接入点结构设计

　　这款2.4GHz高功率无线接入点的结构设计，完全围绕户外远距离无线覆盖的实际工况展开，从结构选型到安装边界的设定，都贴合工程现场的部署需求。日常在园区无线覆盖、偏远点位网络回传、户外监控点位数据传输这类场景里，这类一体化射频接入单元的结构可靠性，直接决定了整套无线链路的长期运行稳定性，毕竟户外部署要面对高低温循环、雨水侵蚀、风力载荷等多重环境考验，结构设计上的细节偏差，很容易造成设备进水、信号衰减、安装脱落等实际问题。

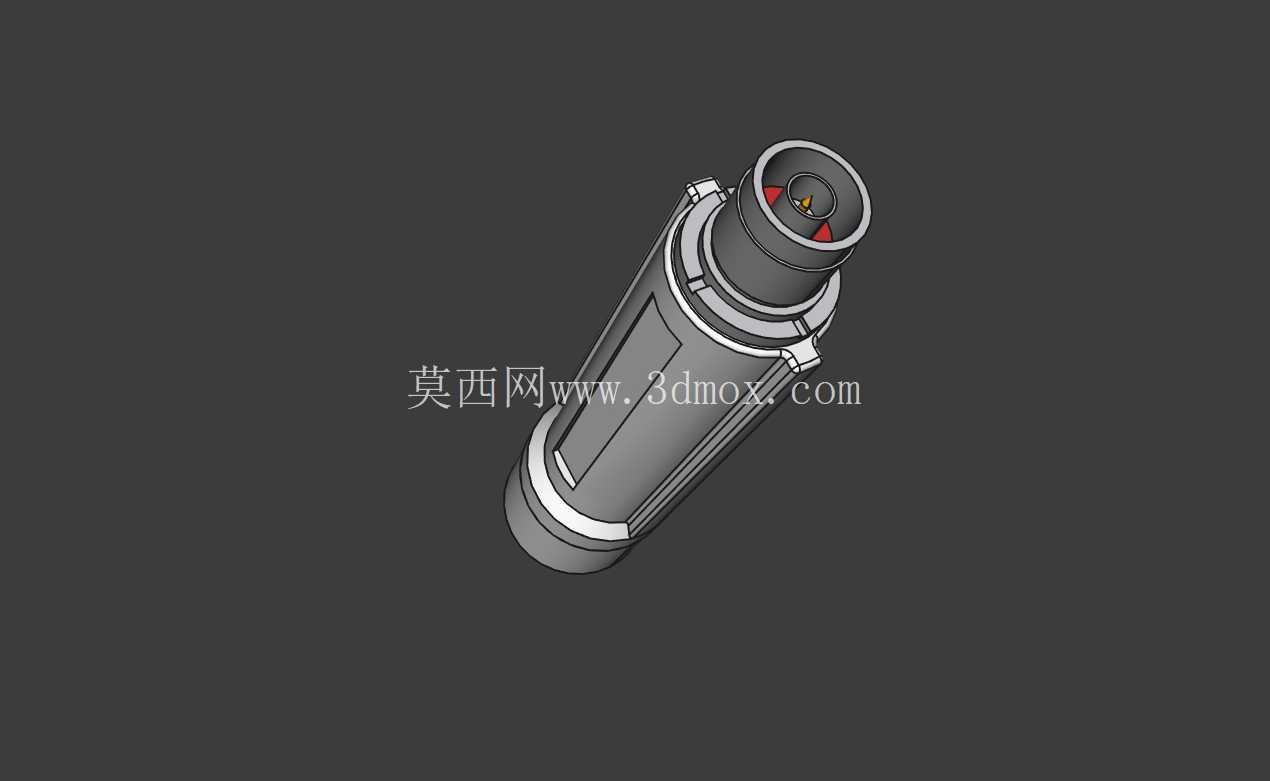

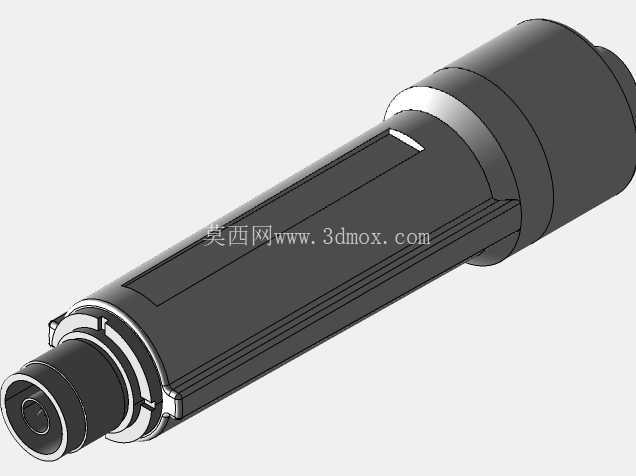

　　从功能实现的结构匹配来看，设备采用一体化圆柱式壳体设计，核心是将射频处理电路、功率放大模块、馈电接口全部整合在密闭腔体内，省去了外接射频馈线的转接环节——工程现场很多无线设备的信号损耗、防水失效问题，恰恰出在馈线接头的转接位置，这种一体化结构直接把N型射频接头做在壳体前端，安装时可以直接拧在配套抛物面天线或者全向天线的馈源接口上，既减少了信号传输路径上的接头损耗，也从根源上减少了一个防水薄弱点。壳体的分段式卡扣加密封胶圈结构，是这类户外通讯设备常用的密封方案，建模时需要严格控制各段壳体的配合公差，胶圈的压缩量控制在合理区间，既保证装配时不会因为过盈量太大造成壳体装配困难，也能避免压缩量不足导致IP防护等级不达标，毕竟户外长期雨淋、凝露环境下，密封失效带来的电路板腐蚀是设备损坏的主要诱因。

　　设计过程中，安装边界的尺寸控制是重点：圆柱主体的外径控制在适配常规天线抱杆夹具的范围内，不需要额外定制安装件，现场施工时用标准的喉箍或者U型抱箍就能直接固定在抱杆上，降低现场安装的配件成本。设备尾端的网线接口做了内凹式设计，预留了防水网线接头的安装空间，装配时网线做好水晶头插入接口后，尾端的防水旋帽可以直接压紧网线外皮，形成第二道密封防线，避免雨水顺着网线外皮渗入设备内部。壳体表面的散热筋设计没有做多余的凸起，一方面是避免户外积灰、积水留存，另一方面圆柱形态的风阻更小，在沿海或者高海拔大风区域部署时，安装结构承受的风载荷更低，长期使用不容易出现抱杆固定松动的问题。

　　从内部结构布局来看，圆柱腔体的空间分配完全按照电路模块的发热特性排布，功率放大模块紧贴壳体侧壁安装，通过导热硅胶将工作时产生的热量直接传导到金属壳体上散出，不需要额外加装散热风扇，彻底避免了风扇转动带来的机械故障点，也消除了风扇开孔带来的密封隐患。内部的电路板固定采用卡槽加防震胶圈的设计，在运输或者户外大风带来的震动环境下，电路板不会出现移位、接插件松动的问题，毕竟这类设备很多部署在高塔、高层建筑外墙等位置，后期上门维护的成本极高，结构设计上的防震冗余直接决定了设备的平均无故障运行时间。

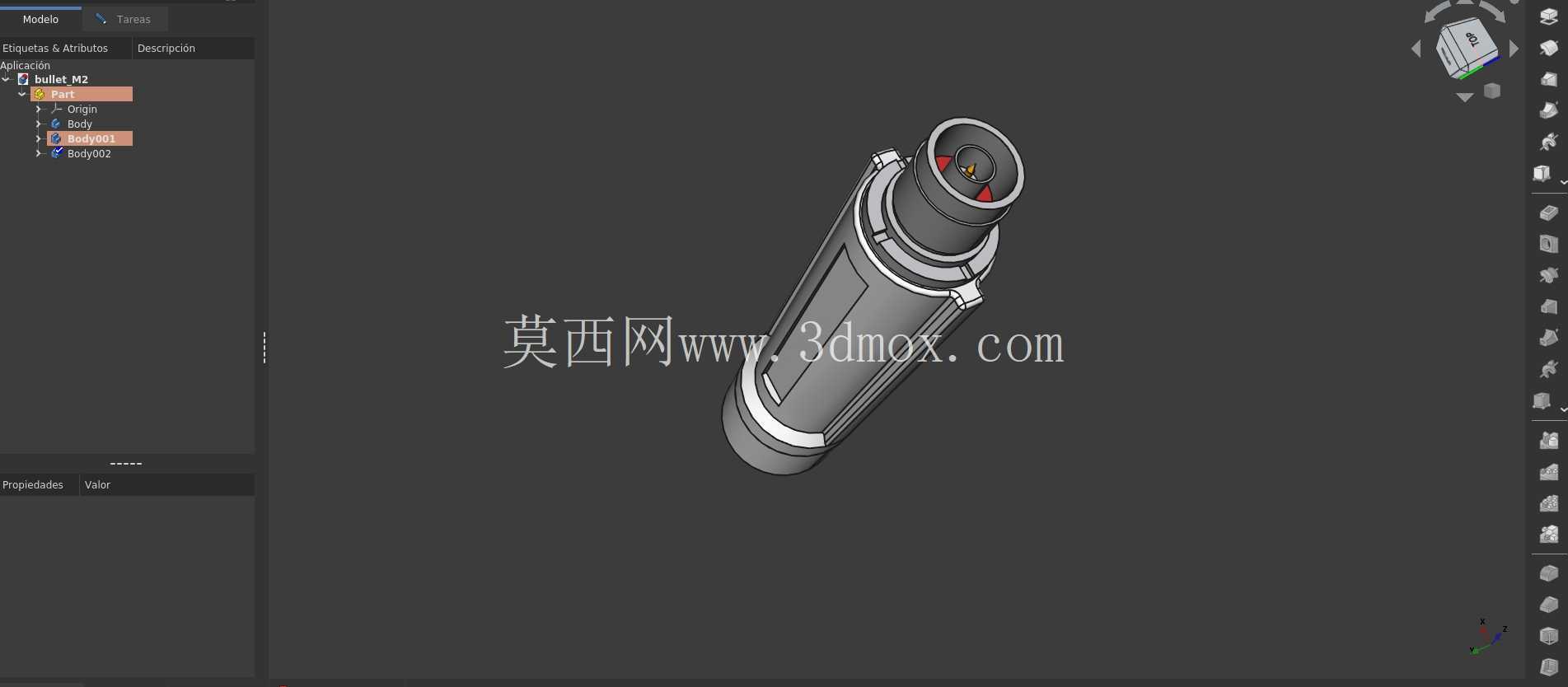

　　实际建模时需要特别注意前端射频接头的同轴度，接头和壳体中心的偏差如果超过允许范围，安装到天线上后会造成馈源相位中心偏移，直接影响天线的信号覆盖角度和增益表现，这也是很多新手建模时容易忽略的细节——只关注外形的相似度，却忽略了射频结构的尺寸精度对实际电气性能的影响。另外壳体各段的止口位置要做排水斜面设计，即使有少量水汽渗入密封胶圈位置，也能顺着斜面从壳体接缝的最低点排出，不会在腔体内积存。设备整体的重量控制也在结构设计的考量范围内，在保证壳体强度、密封性能的前提下，尽可能降低整体重量，减少高空安装时的施工难度，也降低对抱杆承重的要求，适配更多轻量化的安装场景。
