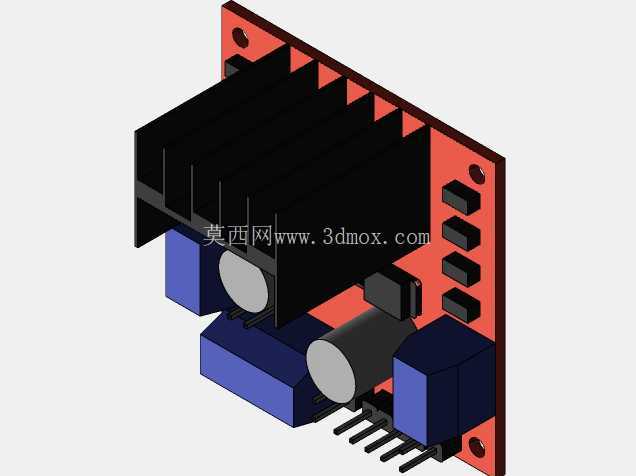

适配Arduino的H桥电机驱动控制板

　　这款H桥电机驱动模块，是嵌入式开发、小型智能装备搭建场景里极为常用的功率驱动部件，核心作用是承接微控制器的弱电控信号，完成小功率直流电机、步进电机的正反转、调速驱动输出，解决主控芯片IO口驱动能力不足、无法直接带载电机的痛点。在实际工程应用里，这类模块常出现在教学实训机器人、小型智能巡检小车、桌面级自动化演示装置、学生科创竞赛作品的硬件架构中，也会被用于小型电动玩具、简易传送带驱动单元的电控改造场景，适配绝大多数5V逻辑电平的微控制器系统，不需要额外做电平转换就能直接对接控制信号。

　　从功能特性来看，该模块采用双H桥拓扑设计，可同时驱动两路直流有刷电机，支持通过PWM信号调节电机两端的平均电压，实现0到额定转速区间的无级调速，也能通过两路逻辑电平的组合输出，控制电机的正转、反转、制动、自由停转四种工作状态，板载的大尺寸散热片可以覆盖核心功率芯片的发热区域，在持续带载运行时能快速导出芯片结温，避免长时间大电流输出导致的过热保护甚至器件烧毁。模块上集成的电解电容主要用于吸收电机启停、换向时产生的反向电动势尖峰，减少功率回路的电压波动对前端控制电路的干扰，板载的电源指示灯可以直观提示模块的供电状态，排针式的信号接口与功率输出接口，既方便用杜邦线快速搭建原型验证电路，也能通过焊接导线完成永久式的设备接线。

　　在设计层面，这款模块的PCB采用沉金工艺的红色阻焊设计，功率回路与信号回路做了基础的分区布局，大电流走线路径做了加宽处理，降低走线的载流压力与压降损耗，功率芯片直接通过导热垫片与散热片刚性连接，减少接触热阻，提升散热效率。模块的安装边界设计充分考虑了嵌入式安装的需求，板角预留的两个固定安装孔，孔径适配M3规格的螺丝，可以直接固定在亚克力支架、铝型材框架或者3D打印的设备壳体上，不需要额外设计转接固定件。模块的整体外形为矩形结构，排针接口统一排布在板边一侧，功率输出端子与电源输入端子布置在另一侧，接线时可以清晰区分强电与信号线路，避免接线错误导致的器件损坏。

　　实际选型使用时需要注意，该模块的逻辑供电与电机供电可以独立配置，当电机供电电压在7-12V区间时，板载的稳压电路可以直接输出5V给前端控制板供电，不需要额外给控制板单独供5V电源，简化系统接线；如果电机供电电压高于12V，则需要断开板载5V输出的跳线，单独给逻辑侧供5V电源，避免板载稳压芯片过压损坏。驱动单路电机时持续输出电流可以达到2A，峰值电流可以支持短时3A的输出，足够驱动绝大多数小型直流减速电机、N20系列微型电机，在安装时要注意散热片与周边金属结构件保持足够的绝缘距离，避免散热片带电导致的电源短路问题，接线时要提前区分电机绕组的接线极性，首次上电测试建议先接低电压空载验证逻辑输出是否正常，再接电机带载调试，避免接线错误导致的电机堵转烧损。
