迷你USB接口无线网卡外观结构设计

　　日常做数码外设结构建模时，这类USB无线网卡的适配场景覆盖得很广，不管是台式机没有内置无线模块的补装，还是老旧笔记本内置网卡损坏后的替换，或是工业控制终端需要临时拓展无线连接能力的场景，都能用到这类小型外置网络配件。做结构设计的时候首先要卡准USB公头的标准尺寸边界，插合端的金手指位置、外壳避让尺寸必须完全符合USB2.0通用规范，不然插在主机USB接口上会出现干涉，要么插不到位识别不了，要么拔插的时候卡滞刮伤接口内壁。

　　这款网卡的外壳采用上下扣合的分体结构，没有外露的固定螺丝，扣位设计在壳体内部两侧，装配时先把内置的PCB天线、射频模块、主控芯片板固定在下壳的定位柱上，再扣合上壳做超声压合，整体外壳的长宽高控制在常规U盘尺寸范围内，插在主机上不会遮挡相邻的USB接口，这点是很多同类型产品容易忽略的设计细节——不少早期的无线网卡外壳做的过宽，插上去之后旁边的接口直接被挡住没法用，实际使用体验很差。

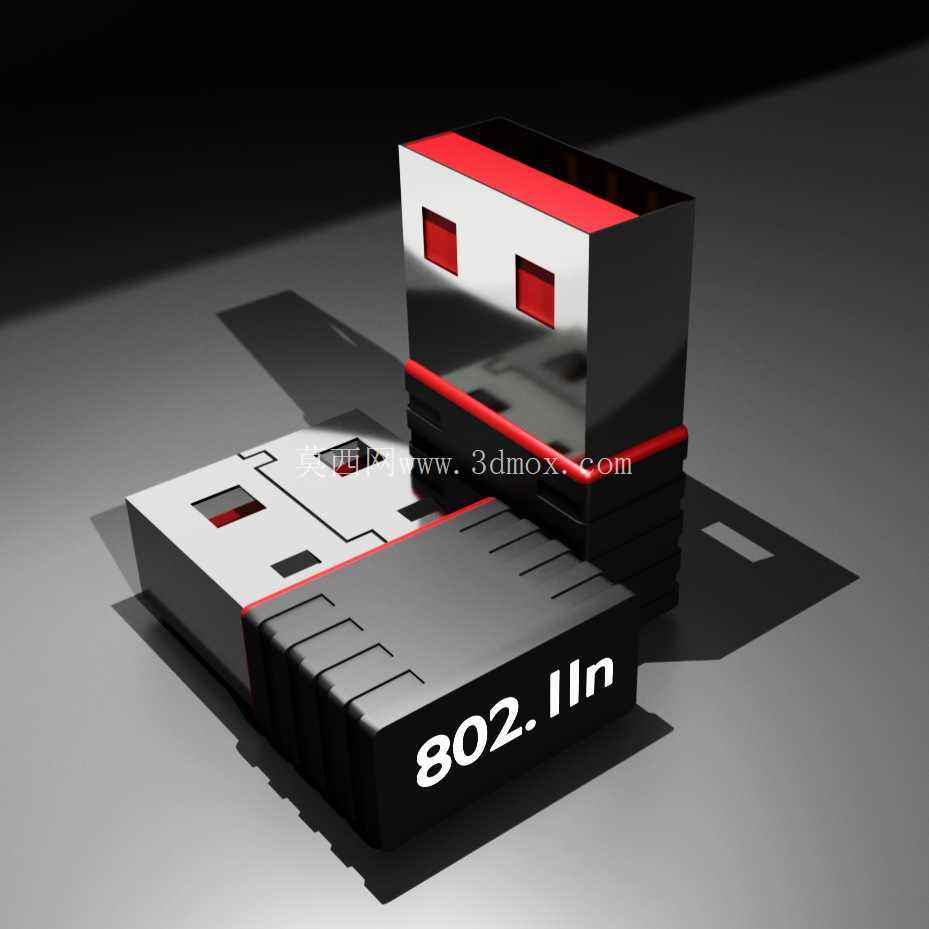

　　外形上做了红黑撞色的分色处理，壳体表面做了细磨砂晒纹，既可以避免日常使用留下指纹划痕，也能增加拔插时的摩擦力，不会因为手滑拔不下来。壳体侧面预留了细微的散热缝隙，因为这类射频模块长时间工作会有一定温升，缝隙位置避开了人手经常触碰的区域，也不会让灰尘轻易进到壳体内部。天线部分采用内置PCB板载天线设计，没有外置的折叠天线，整体结构更紧凑，放在包里携带也不会出现天线折断的问题，适合经常需要带着设备移动办公、临时组网的使用场景。

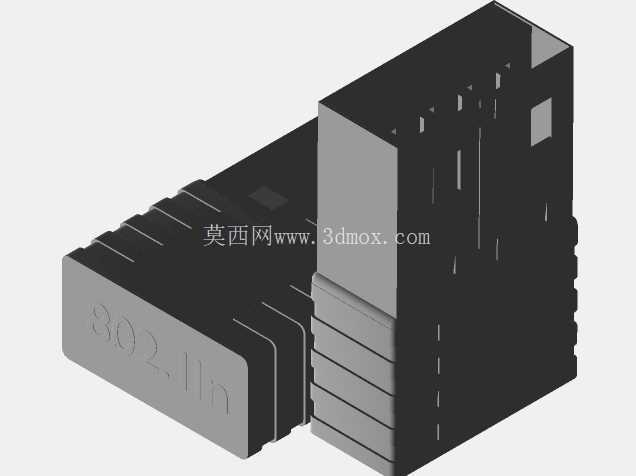

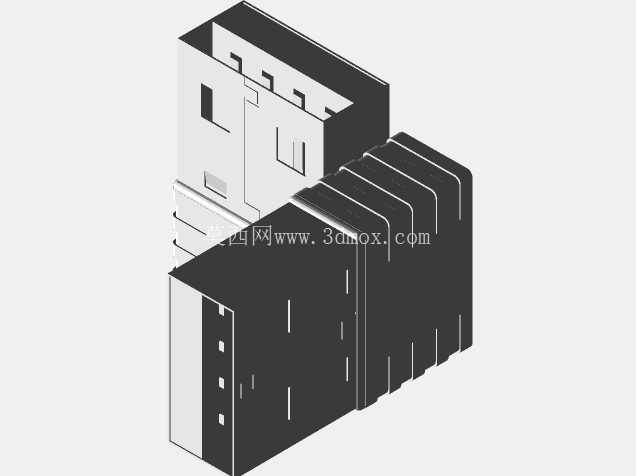

　　建模的时候要注意壳体的壁厚控制在1.2mm左右，既保证外壳有足够的抗摔强度，不会因为轻微磕碰就开裂，也不会因为壁厚过大导致外壳缩水影响外观精度。USB金属护套的包边尺寸要和塑料壳体的卡槽做过盈配合，装配之后不会出现护套松动、和壳体脱开的问题。尾部的标识区域做了轻微的凹面处理，后续丝印型号标识的时候不会因为日常摩擦把标识磨掉，802.11n的标识位置也刚好在插拔时的可视角度范围内，用户不用特意翻转就能看到设备支持的网络制式。
