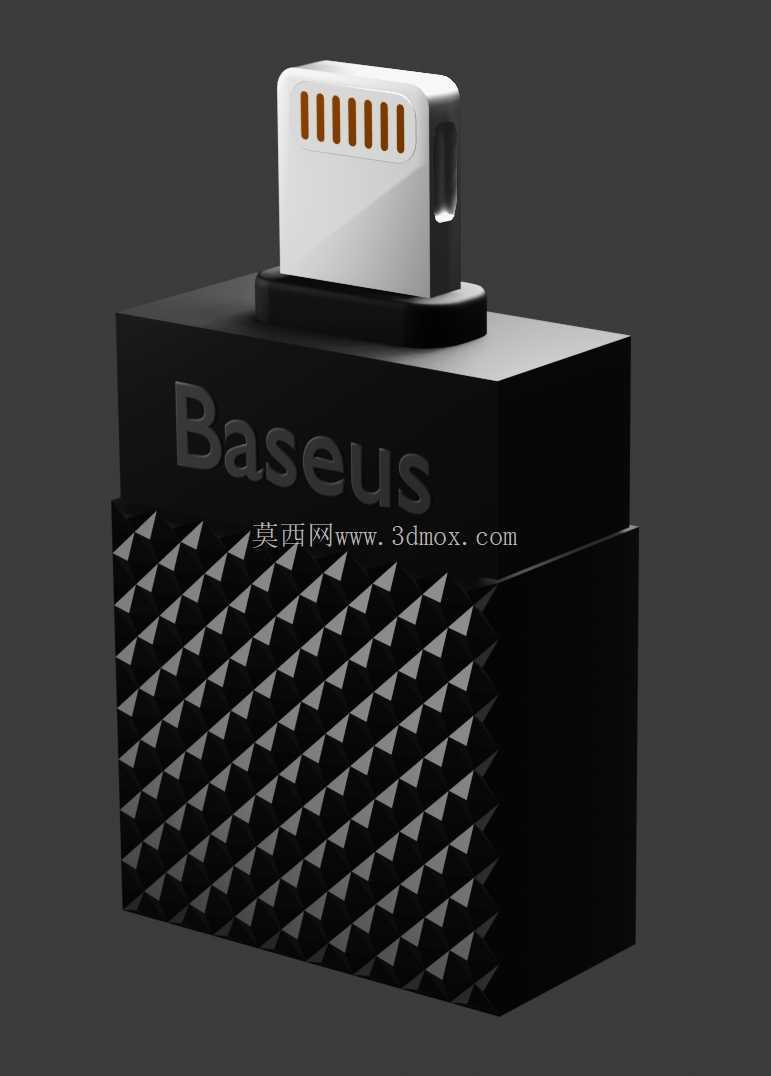

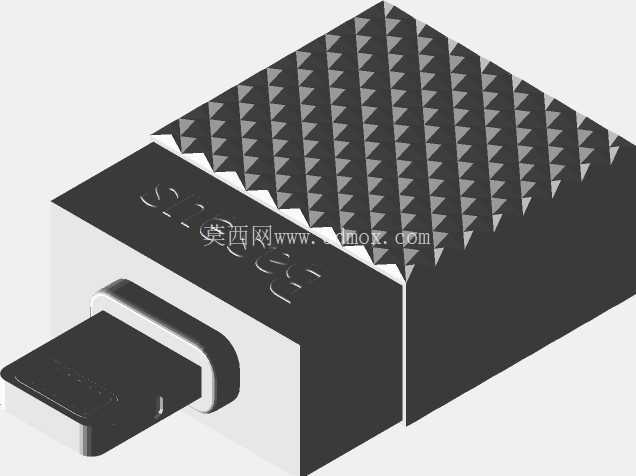

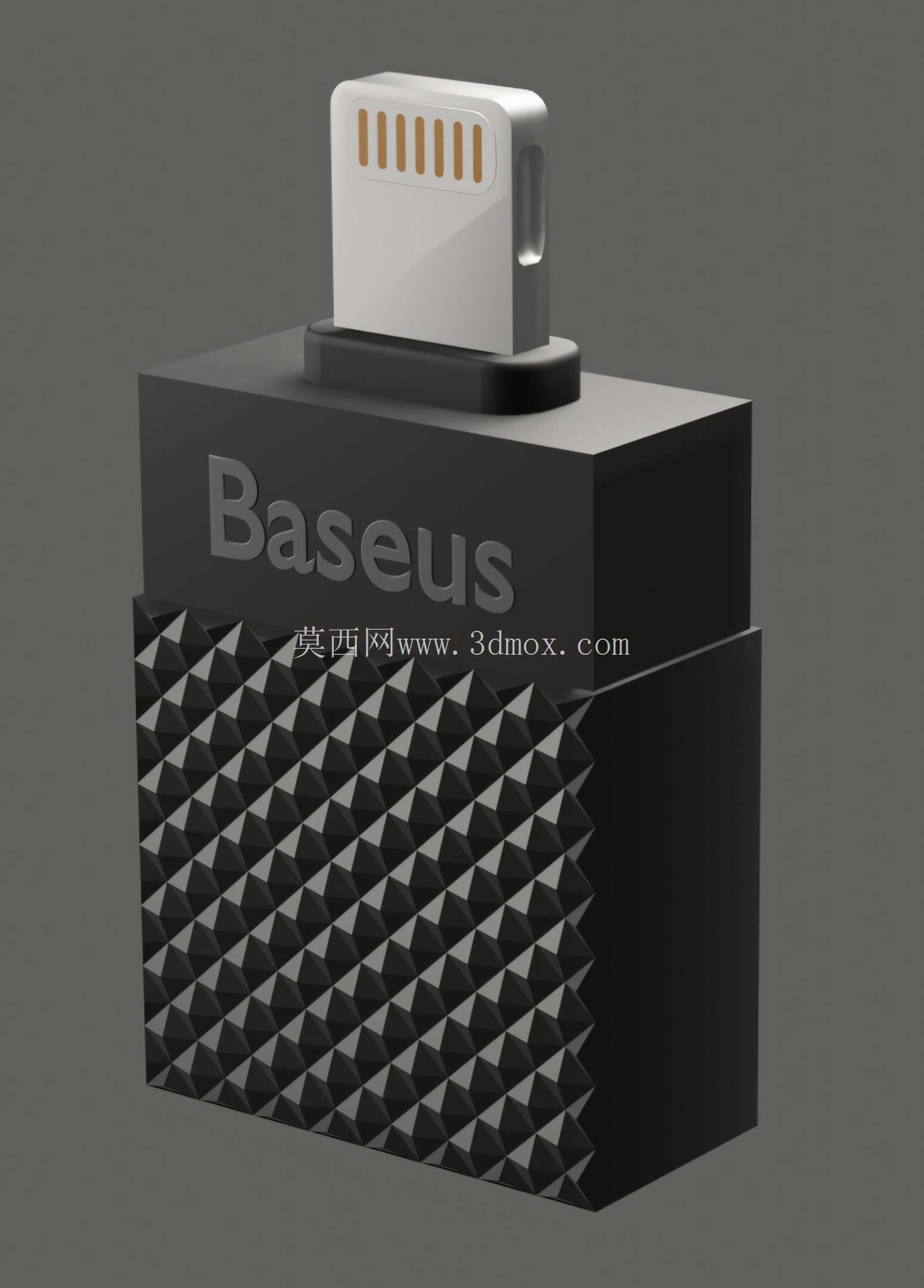

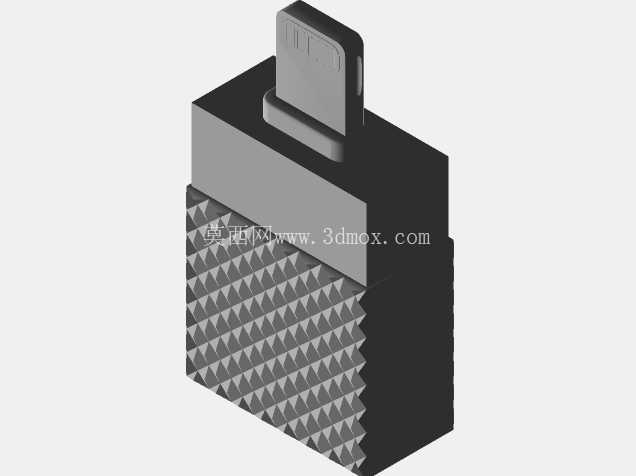

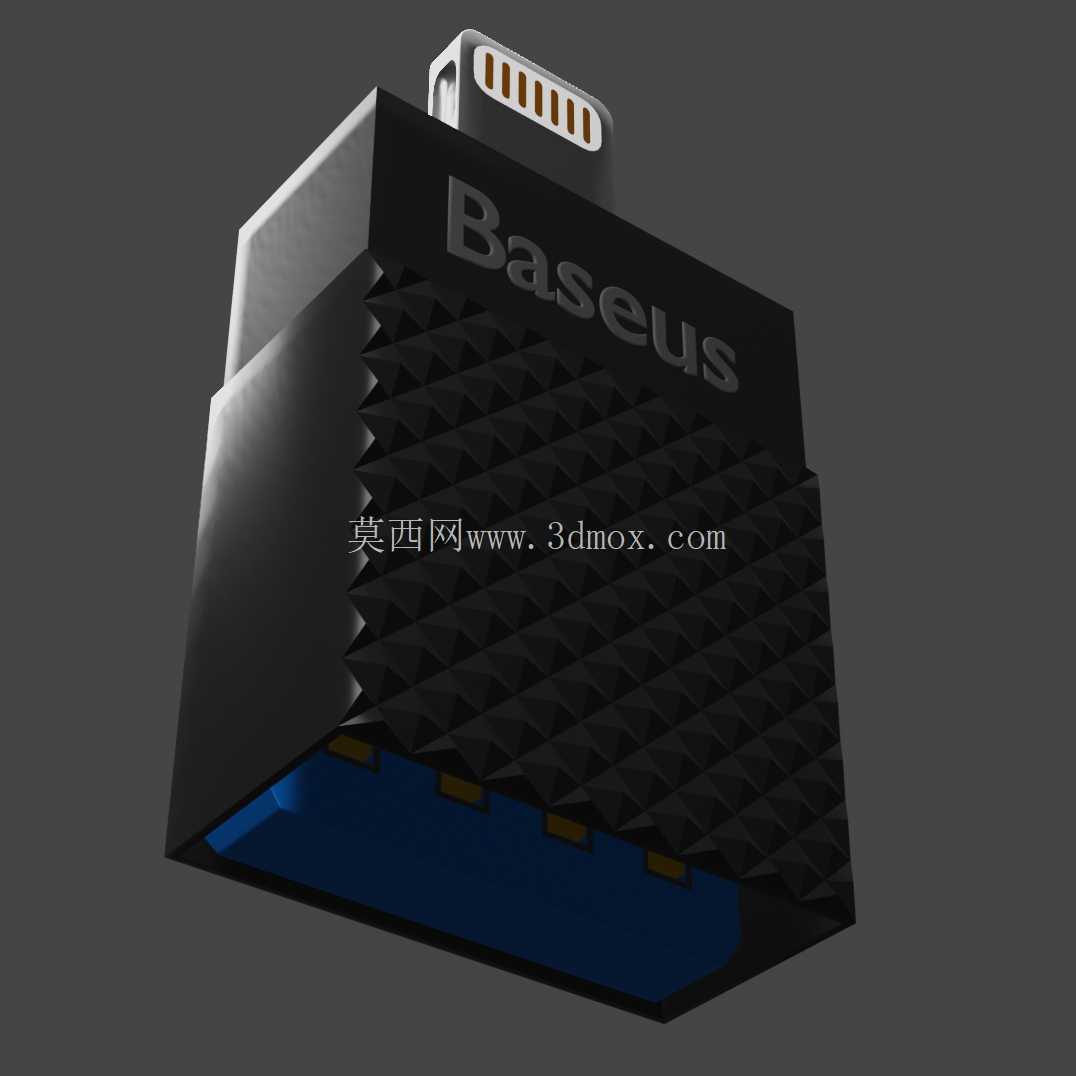

手机外接OTG转接头数码配件结构

　　日常消费电子外设的结构设计中，手机OTG转接头属于高频使用的小型连接配件，这类产品的核心应用场景覆盖移动办公、户外数据交互、临时外设扩展等多个领域，用户无需携带电脑，仅通过转接头即可直接在手机端连接U盘、读卡器、键鼠等USB设备，完成文件拷贝、数据读取、外设操控等操作，大幅提升移动场景下的电子设备使用效率。从实际功能落地的角度出发，这款转接头的公端直接匹配对应手机的充电接口规格，插入后无需额外供电即可实现数据通路连通，母端兼容标准USB接口设备，内部触点采用镀金工艺降低接触电阻，避免多次插拔后出现接触不良、数据传输丢包的问题，接口边缘做了圆角过渡处理，插拔时不会刮伤手机接口的边框涂层。

　　设计阶段首先要把控的是整体的安装边界尺寸，公端的插入深度严格匹配对应手机接口的公差范围，既保证插入后咬合稳固不会轻易松脱，又不会因为插入过深顶坏手机内部的接口弹片；整体外壳的厚度控制在合理区间，不会因为配件突出过多导致手机平放时出现翘边，也不会挤占手机周边的空间，即便手机佩戴了常规厚度的保护壳，也能顺利插入使用，无需额外拆卸保护壳。外壳部分采用分体式卡扣结构，公端的金属定位片与内部PCB板通过焊盘刚性连接，外部包裹的硬质塑料外壳做了防滑纹理处理，插拔时手指施力不会打滑，外壳接缝处做了错位止口设计，日常使用中汗液、少量泼溅的液体不会轻易渗入内部腐蚀电路。

　　内部PCB板的布局尽可能压缩空间，将限流电阻、ESD防护元件贴装在板件侧面，避免元件堆叠增加整体厚度，同时在接口对应的位置预留了弹片避让空间，公端插入手机时，弹片形变不会挤压到内部元件造成虚焊。这类小型数码配件的结构设计不需要复杂的传动或者运动机构，核心要平衡的是尺寸紧凑度与结构耐用度的关系，既要做到体积小巧便于随身携带，又要保证经过上千次插拔后结构不会松垮、触点不会偏移，同时还要兼顾外观的整体性，没有突兀的拼接缝隙，日常放在口袋、包内和钥匙等杂物混放时，外壳不会被轻易刮花，接口部分也不会因为挤压出现形变。

　　实际建模过程中需要重点核对接口的标准尺寸公差，公端的弹片位置、外壳的定位台阶都要严格对应通用接口的规范尺寸，避免出现插不紧、插不到位的问题，同时外壳的拔模角度要符合注塑生产的工艺要求，拐角处做足够的圆角过渡，避免注塑成型时出现应力集中导致的外壳开裂问题。
