立式垂直轴风力发电机组结构设计

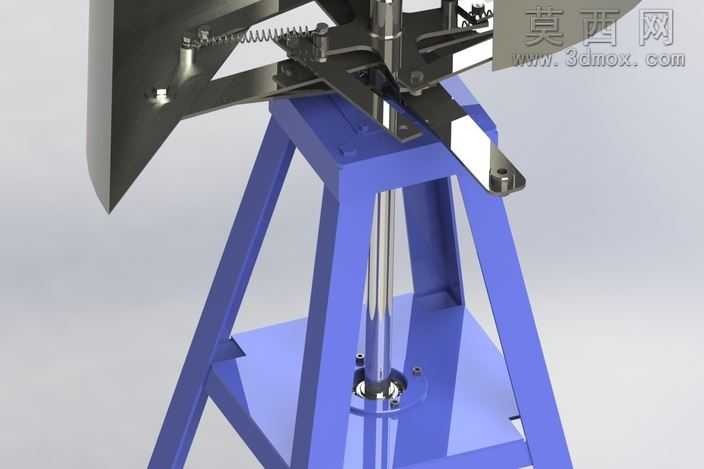

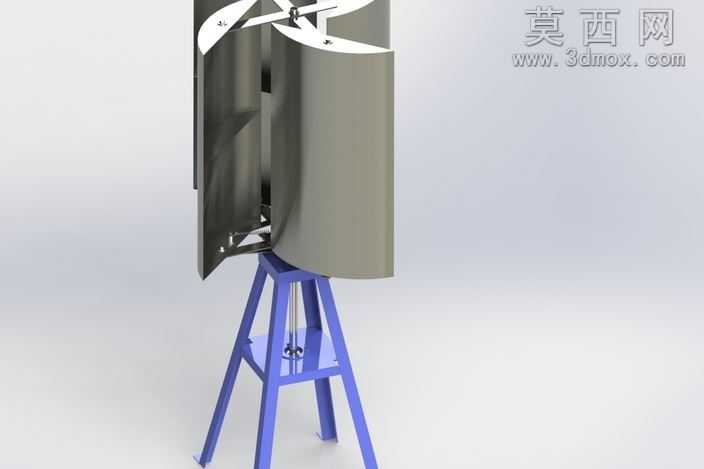

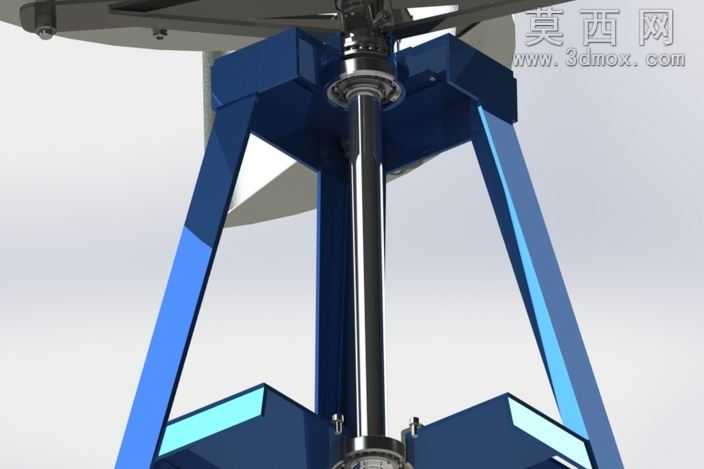

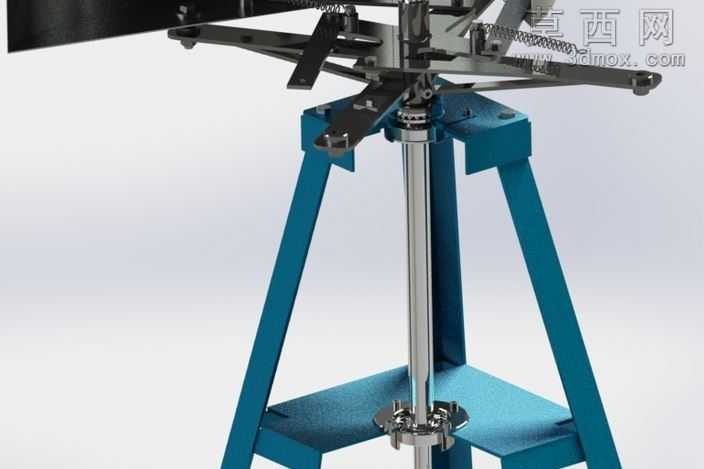

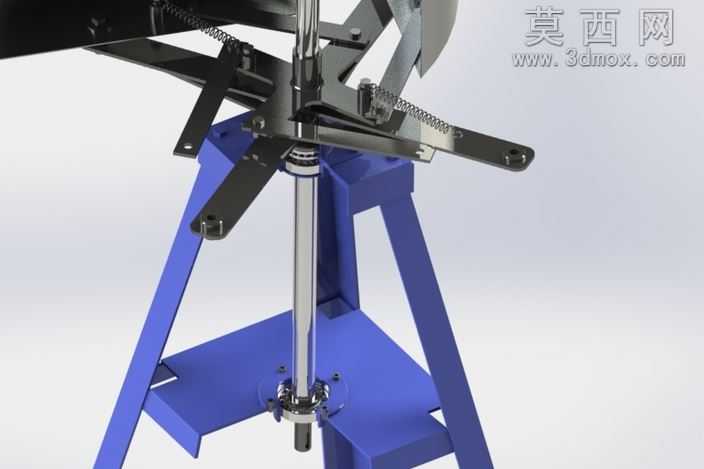

本作品为立式垂直轴风力发电机组三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配逻辑，对风机的风轮、支撑机架、传动连接结构等核心部件进行了1:1等比例还原，所有零部件均保留完整可编辑参数，方便后续进行结构优化与仿真分析。模型渲染阶段采用哑光金属材质模拟风轮曲面壳体，还原金属板材冲压成型后的细腻质感，风轮曲面经过曲率连续优化，保证曲面过渡顺滑无破面，能够准确反映垂直轴风机的气动外形特征；支撑三脚架结构采用磨砂蓝色金属漆材质，还原钢结构支架表面喷涂防护漆的真实视觉效果，支架的连接节点、加强筋结构均做了精细化建模，清晰展现支架的受力支撑结构。设计过程中重点考量垂直轴风机无需对风的结构优势，风轮采用多组曲面叶片合围布局，能够捕捉任意方向的来风驱动叶轮旋转，相比水平轴风机降低了风向调整机构的结构复杂度；底部支架采用三脚支撑构型，通过三角形稳定结构提升整机放置的稳固性，支架中部设置平台结构用于容纳传动与发电模块，各部件之间的装配间隙、连接孔位均按照实际加工装配要求预留，模型可直接导出用于工程出图、3D打印验证或者动力学仿真分析。建模过程中对叶片的曲面弧度、支架的支撑角度、传动部件的安装位置都做了反复校核，确保整体结构符合小型垂直轴风力发电机组的设计规范，既还原了设备的外观形态，也完整保留了内部结构的装配逻辑，能够直观展现垂直轴风力发电机组的工作原理与结构组成，可用于新能源设备教学演示、产品方案展示以及结构优化设计参考。
