巴鲁夫工业磁场传感器三维建模

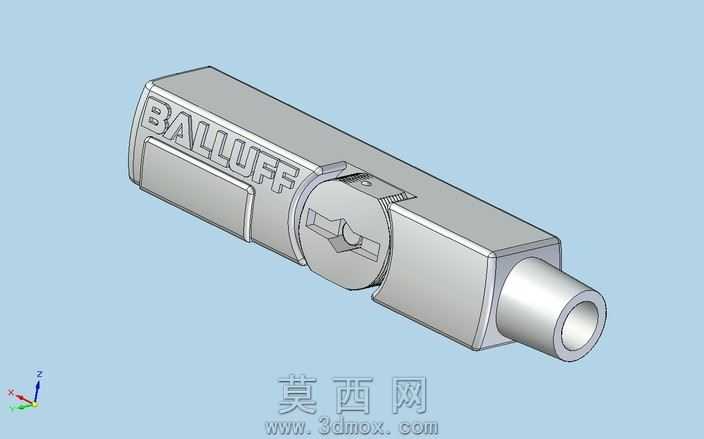

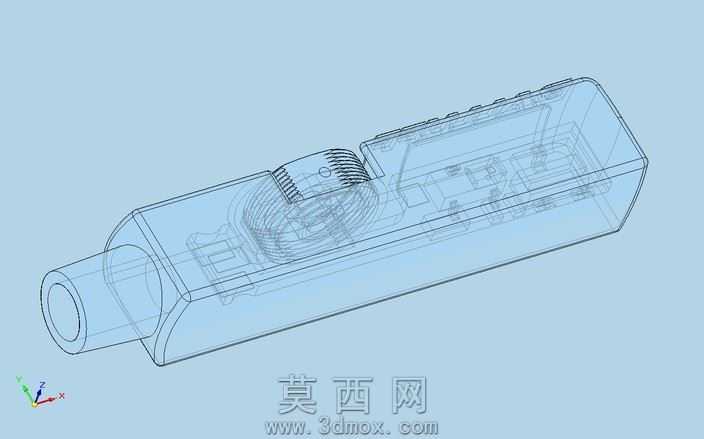

本模型为巴鲁夫品牌工业磁场传感器的三维数字化建模成果，建模阶段严格参照实物测绘尺寸与官方产品手册参数，在三维建模软件中先完成主体轮廓的草绘搭建，通过拉伸、切除、倒角等基础特征命令构建出传感器的长方体主壳体结构，主壳体表面的品牌标识采用包覆特征实现，还原了实物表面的蚀刻字体效果，保证标识的立体感与位置精度。中部的调节旋钮结构单独建模，通过旋转特征生成旋钮基体，再通过阵列特征加工出旋钮表面的防滑齿纹，旋钮与主壳体的衔接处做了间隙配合的结构还原，预留出实际装配所需的转动间隙，还原实物的调节结构逻辑。前端的感应探头部分采用拉伸与圆角组合特征，还原探头的圆柱管状结构，探头与主壳体的过渡区域做了平滑曲面处理，匹配实物的流线型外观。材质渲染阶段，主壳体赋予哑光银灰色金属材质，模拟工业传感器常用的锌合金压铸外壳质感，调节旋钮部分赋予稍深的金属磨砂材质，区分不同部件的材质差异，探头部分赋予半哑光的不锈钢材质，还原感应端的金属防护特性，所有材质的粗糙度、反光度参数均参照实物表面特性调整，保证渲染效果贴近真实产品。结构设计上完整还原了该磁场传感器的分体式装配逻辑，主壳体、调节旋钮、感应探头三个核心部件的装配关系清晰，可直接用于装配干涉检查、产品展示动画制作等场景，建模过程中对所有棱边都做了符合工业产品标准的圆角处理，避免出现尖锐棱角，还原量产工业产品的工艺特性，模型的坐标系参照工业建模标准设置，原点位于传感器安装基准面中心，方便后续导入各类工控场景装配体中直接调用。
