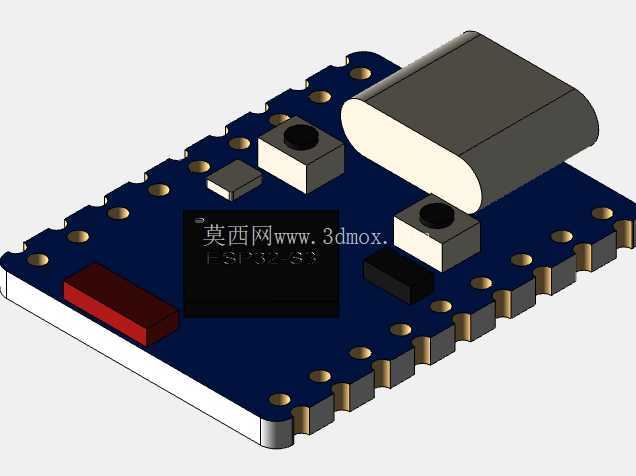

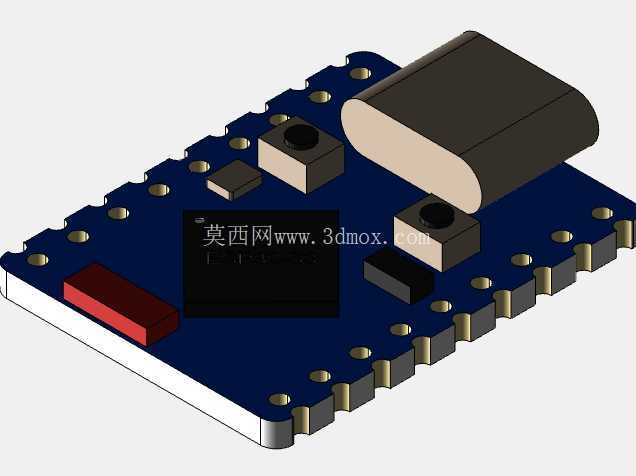

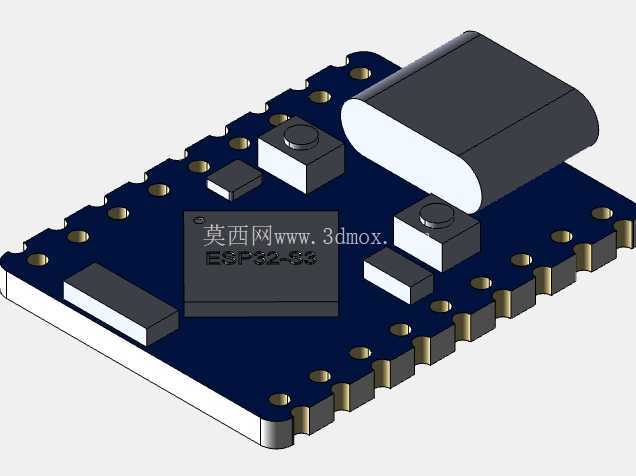

微雪ESP32-S3Zero核心开发板

项目分类:数码产品 发布时间:2024-12-05 ID:826242
  • 微雪ESP32-S3Zero核心开发板
  • 微雪ESP32-S3Zero核心开发板
  • 微雪ESP32-S3Zero核心开发板

  这块微型核心板面向嵌入式原型验证、物联网节点、手持采集终端与小型教学实验场景,常被直接焊装或插接在自定义载板上,承担主控运算、无线通信与外设调度任务。板卡采用紧凑双面布局,蓝色阻焊基板边缘排布城堡形半孔引脚,既能在回流焊时与母板形成可靠表贴连接,也方便手工焊接排针后插装使用。

  从结构建模角度看,整板轮廓接近小型邮票模块,四角与边缘引脚位置需要在载板设计时预留对应焊盘和禁布区。板上较高的器件是USB-C接口,它决定了整机外壳在接口侧的开窗高度与插拔空间;接口附近布置了主芯片、存储与电源相关元件,建模时按实际封装高度还原,便于后续干涉检查。板载SMD天线位于板边区域,结构设计中应避免金属外壳或大面积铜箔贴近该区域,否则会影响2.4G无线信号。

  功能层面,该模块集成ESP32-S3主控,配置4MB Flash与2MB PSRAM,可运行Wi-Fi、蓝牙相关应用,也能驱动显示屏、传感器、按键和简单执行机构。USB-C插座承担供电、程序烧录与串口通信,减少了外部调试接口的占用。板上按键、阻容、屏蔽类器件和连接端子均按实物位置建立,适合在设备总装阶段检查堆叠高度、连接器方向和维护可达性。

  设计思路上,这类核心板把高频、无线和主控部分压缩成独立模块,使产品开发者只需关注底版功能电路与外壳结构。三维模型保留了引脚间距、器件外形、接口朝向和板厚边界,可用于外壳开槽、接插件避让、灌胶区域评估以及小批量产品的PCB拼板参考。需要注意的是,局部焊盘在简化模型中表现不明显,实际投产仍应以PCB封装和器件 datasheet 为准。
