合金材质车轮后方枢纽结构件

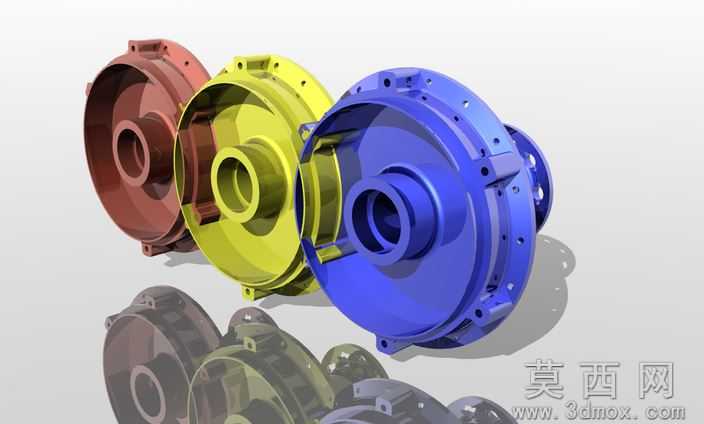

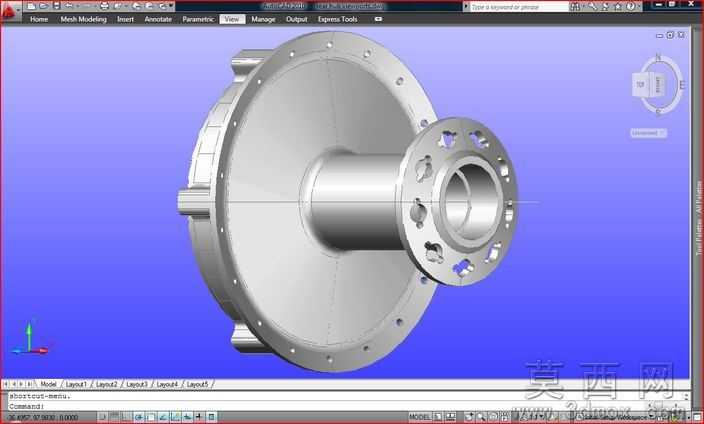

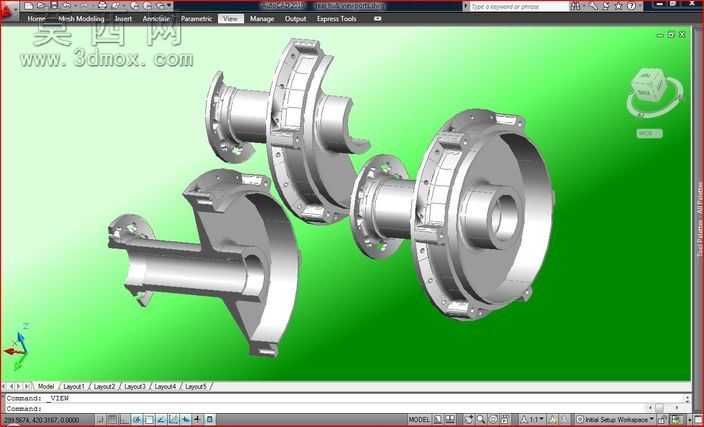

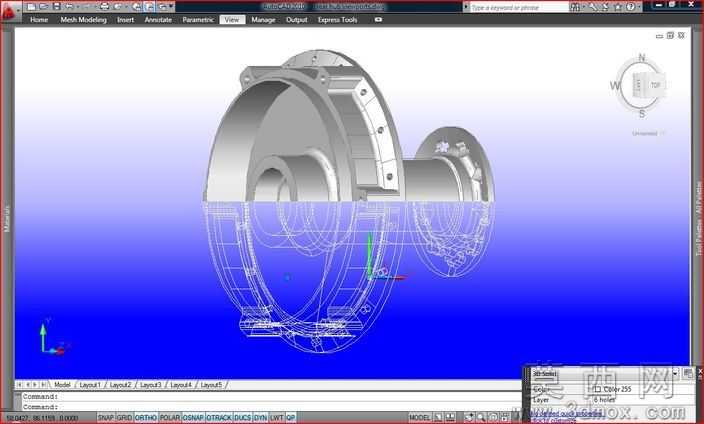

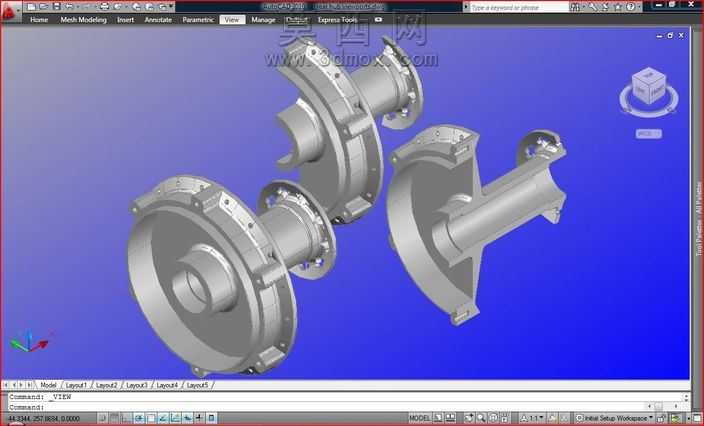

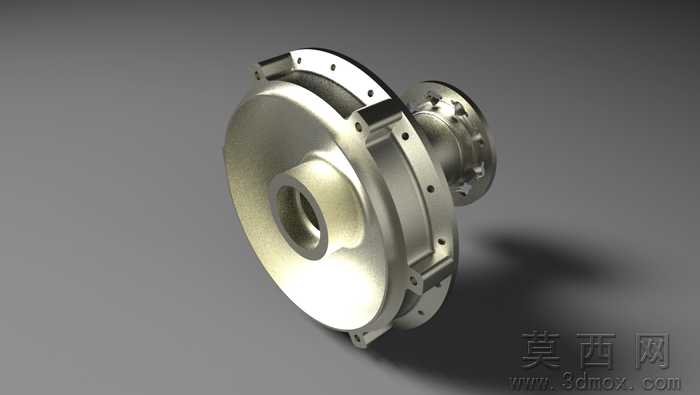

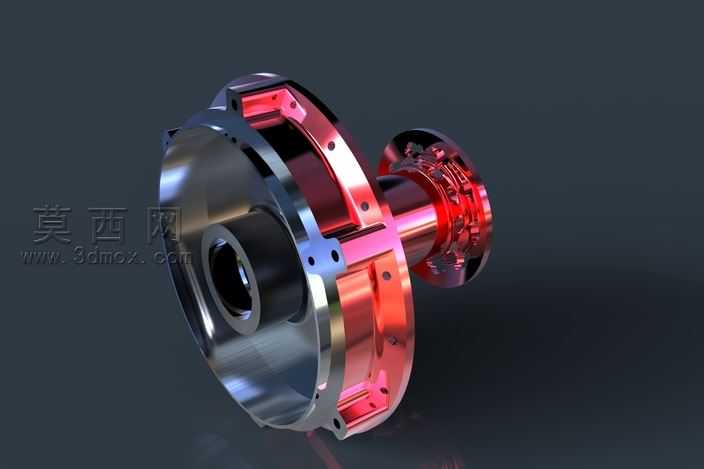

该合金后方枢纽结构件采用三维参数化建模方式完成，建模阶段首先梳理部件的功能逻辑，明确其作为车轮系统中连接、集线、定位核心部件的定位，先绘制中心轴段的回转截面草图，通过回转特征生成主体轴身结构，保证轴段的同轴度公差符合装配要求。针对两端的法兰盘结构，分别绘制对应安装孔的定位草图，通过圆周阵列特征均匀布置安装孔位，确保孔位的分度精度满足后续装配对接需求，大端法兰边缘的定位凸台采用拉伸加倒角特征制作，匹配安装时的定位导向需求，小端法兰的沉孔结构通过拉伸切除完成，适配紧固件的安装沉头尺寸。材质设置阶段选用合金金属材质，调整材质的金属度、粗糙度参数，还原合金构件表面的金属光泽与细微磨砂质感，渲染阶段采用三点布光方式，主光从侧上方打亮构件主体轮廓，辅光补全暗部细节避免死黑，轮廓光勾勒构件边缘提升立体感，背景选用浅灰色渐变背景突出金属构件本身，同时添加柔和的地面阴影增强模型的真实感。结构设计上充分考虑部件的受力需求，轴身与法兰衔接处做圆角过渡处理，避免应力集中问题，大端法兰的薄壁结构在保证结构强度的前提下做轻量化处理，减少不必要的材料冗余，内部的通孔结构兼顾走线集线功能，可容纳车轮系统的线路穿过，实现结构功能与集线功能的集成。建模过程中对所有特征做参数化关联，后续可根据实际装配需求调整轴段长度、法兰直径、孔位数量等参数，适配不同规格的车轮系统使用，模型的所有配合面均预留合理的装配公差，保证与对接部件的装配顺畅度，渲染输出的效果清晰展现构件的结构细节与材质质感，可用于产品展示、装配模拟、加工参考等场景。
