力士乐系列液压油路集成阀块设计

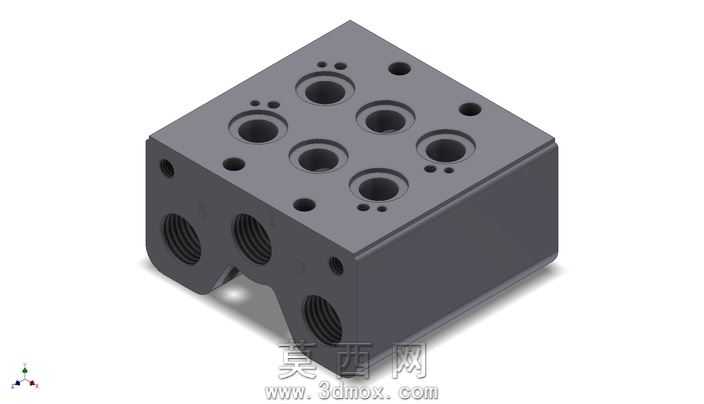

该液压集成阀块采用三维参数化建模方式完成整体结构设计，建模过程中首先确定阀块的基准安装面，以阀块底面作为安装定位基准，依次规划各油道的走向、孔径以及各个液压阀的安装孔位。建模阶段严格遵循液压阀块的设计规范，对顶面的多个主阀安装孔进行精准定位，每个安装孔周边预留了固定螺钉的安装小孔，保证各类插装阀、换向阀能够精准对位安装；阀块侧面设计了带内螺纹的油口，用于连接外部液压管路，螺纹孔的深度、牙距均符合液压管路连接的通用标准，避免出现漏油、连接松动的问题。材质设定上，模型将阀块主体材质设置为高强度球墨铸铁，表面做发黑防锈处理，渲染阶段调整了金属材质的粗糙度、反光度参数，还原了铸铁阀块哑光金属的真实质感，同时对各个孔位的内壁做了细微的粗糙度区分，模拟机加工后的内孔表面状态。结构设计上，该集成块将原本分散布置的多个液压阀的油路集成在单体块内部，省去了大量外部连接管路，有效减少液压系统的泄漏点，同时缩小了液压站的整体安装体积；内部油道设计时做了圆滑过渡处理，避免油道直角转折造成的压力损失，同时合理规划油道间距，避免不同压力等级的油道之间出现击穿串油的问题。设计过程中优先匹配力士乐系列标准液压阀的安装尺寸，保证该阀块可以直接适配市面主流的标准液压元件，无需额外加工转接板；建模完成后对整体结构做了干涉检查，确认各个安装孔、内部油道之间不存在壁厚不足、互相干涉的问题，同时对阀块的棱边做了倒角处理，去除加工锐边，避免安装过程中划伤操作人员或密封件。渲染阶段采用了柔和的工业环境光，多角度展示阀块各个面的孔位布局，清晰呈现各个油口、安装孔的位置关系，直观体现集成块的结构特点，方便技术人员快速理解阀块的油路布局与安装方式。
