钣金件工程图批量转换辅助工具

　　在结构件外协加工的日常流程里，钣金展开图的导出环节一直是容易卡壳的节点：车间激光切割工位需要拿到轮廓清晰、图层规整的二维下料图，设计端却往往要在三维装配环境里逐个选中零件、手动切换投影配置、逐一指定保存路径，遇到整台机柜几十上百个板件的项目，重复操作不仅耗时长，还容易出现漏导出、选错保存版本、轮廓线和标注线混层的问题。这套转换辅助工具正是针对这类痛点搭建，它直接挂载在三维设计环境内部运行，不需要在多个软件之间来回切换文件格式。

　　操作逻辑顺着钣金工艺的实际流程排布：第一步先选定需要处理的目标范围，既可以单独选中单个待加工板件，也能直接框选整个装配体里的所有钣金组件，工具会自动过滤掉其中的标准件、焊接件和非钣金实体，避免把不需要展开的零件混入导出队列。第二步配置输出规则，设计人员可以提前统一设定线条映射关系，把外轮廓、内孔、折弯标注、工艺压线分别对应到车间切割系统识别的指定图层，不用每次导出后再手动整理图面。第三步指定存储目录，支持两种归档模式：既可以让每个零件的二维图自动存入对应装配体的同名文件夹，保持整套项目的文件层级和三维装配结构完全对应，也可以统一归集到指定的待下发文件夹，方便工艺员统一汇总后传到切割机床。

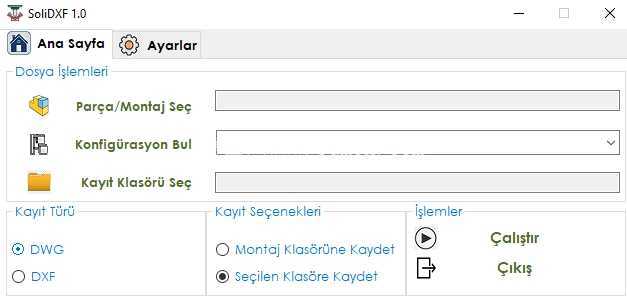

　　输出格式覆盖车间常用的两类二维图纸类型，可单选也可批量同时生成，导出的文件自动保留钣金件的实际展开外形尺寸，折弯扣除、工艺缺口的参数完全继承三维模型里的设定，不会出现转换后轮廓比例失真的问题。从部署边界来看，工具本身属于轻量化内嵌插件，不需要额外搭建独立服务器，在常规设计工作站上即可运行，操作面板的布局完全贴合工艺人员的使用习惯，所有功能按钮集中在同一界面，执行转换和退出操作的入口清晰，新入职的设计员不需要长时间培训就能上手。在实际产线场景中，它能把整台设备钣金件的导出耗时从数小时压缩到分钟级，同时大幅降低人工重复操作带来的错漏率，让设计人员把精力集中在板件的折弯工艺、装配干涉校验这些核心环节，而非机械重复的文件转存工作。
