直插双列封装通用集成电路芯片

　　电子设备的板级装配环节里，直插式双列封装IC是最常见的半导体承载形态，这套参数化建模成果覆盖4脚到16脚全系列通用DIP封装规格，结构工程师在做控制板布局、焊接工装设计、自动化插装产线规划时，都可以直接调用对应引脚数的模型完成干涉校验与空间排布。

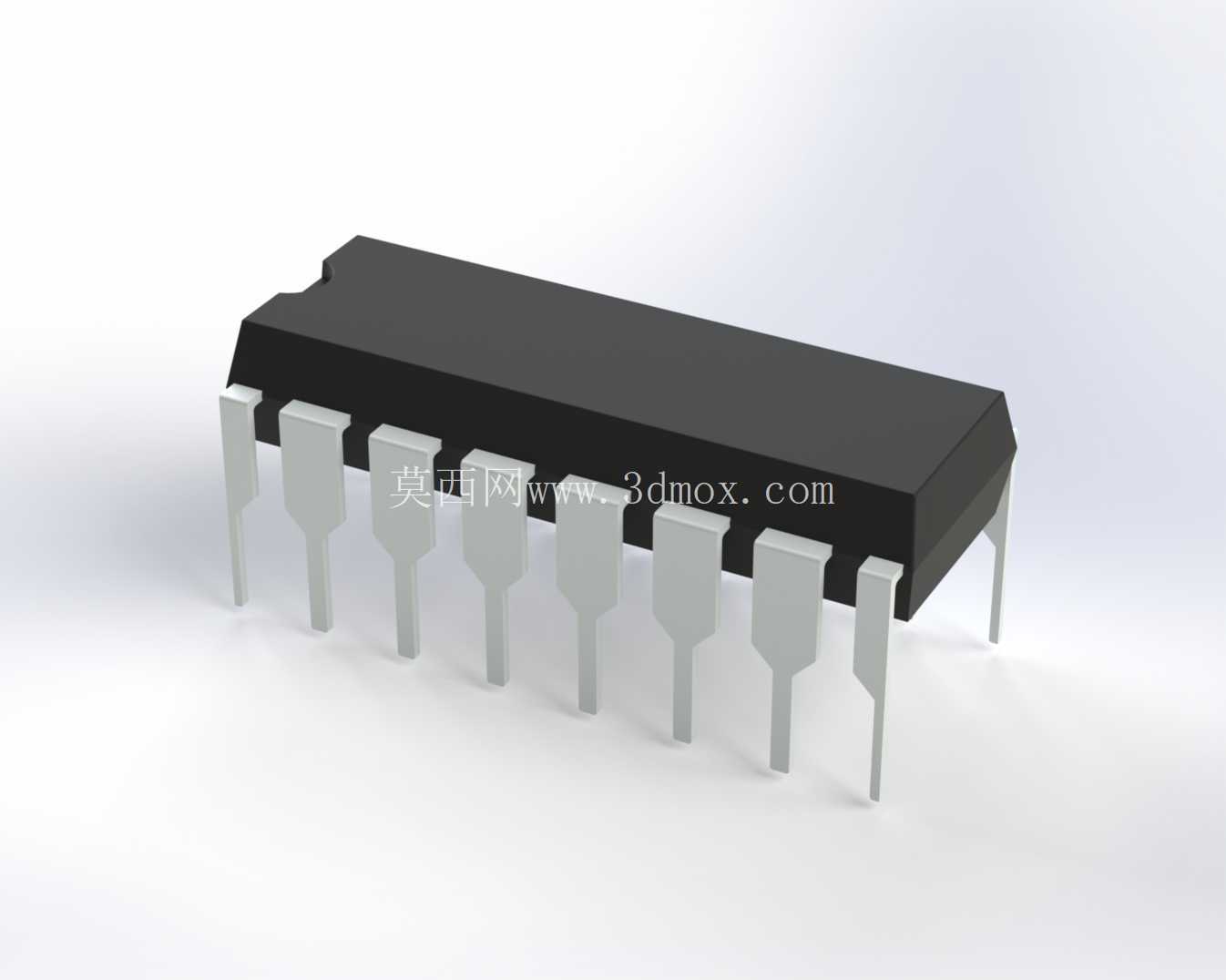

　　从实际产线使用场景来看，这类直插芯片广泛出现在工业控制板、电源驱动模块、家电主控板、教学实验电路板当中，波峰焊工序里引脚需要精准穿过PCB对应通孔，回流后焊盘与引脚的结合强度直接决定产品长期运行可靠性。建模时首先锁定封装本体的核心边界：黑色环氧塑封主体为长方体结构，本体宽度、长度随引脚数量线性调整，4脚、8脚、14脚、16脚不同规格的本体长度按照行业标准引脚间距2.54mm递进，本体厚度统一保留塑封件常规拔模斜度，顶部预留模压标识平面，边角做小圆弧过渡，还原真实塑封工艺的成型特征。

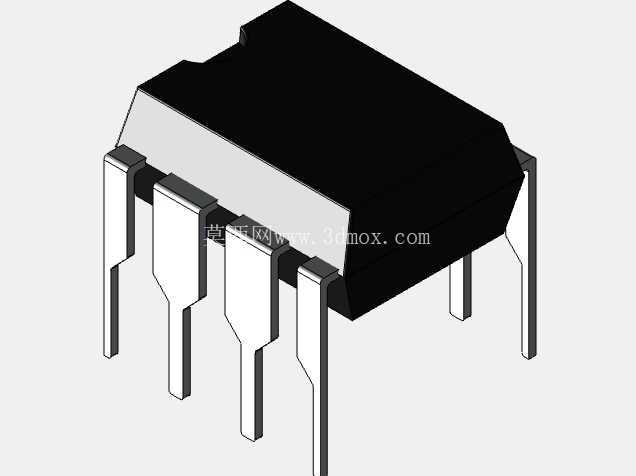

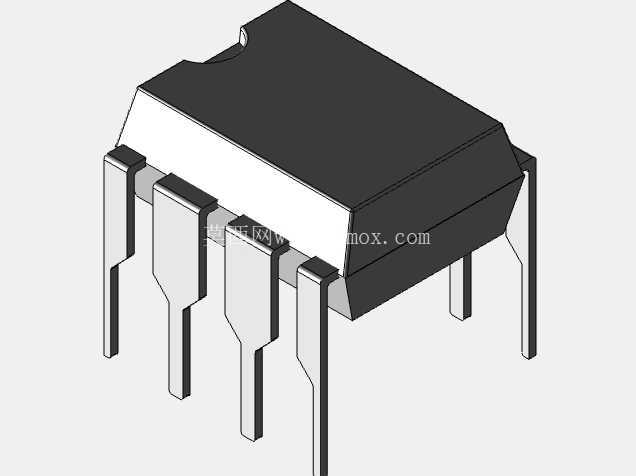

　　引脚部分是建模的核心细节，每根引脚从本体侧面引出后先做水平外伸，再垂直向下弯折，末端做小幅收窄便于插装导向，引脚截面为矩形镀锡铜材，相邻引脚中心间距严格对齐2.54mm标准网格，两列引脚之间的跨距匹配通用PCB孔位排布，插装后引脚伸出PCB背面的长度控制在1.5-2mm区间，既满足波峰焊吃锡要求，也不会出现引脚过长触碰相邻走线的短路风险。

　　配置逻辑上把引脚数量设为可调参数，切换引脚数时本体长度、引脚排布位置、两侧引脚阵列会同步更新，不需要重复绘制基础结构。做整机结构设计时，芯片本体上方需要预留至少3mm的散热与操作空间，下方PCB区域要避开高大元件，防止插装时出现干涉；如果配套设计IC插座，模型的引脚位置、本体轮廓可以直接作为插座型腔的设计参照，保证插座与芯片的配合间隙合理，插拔力度适中。

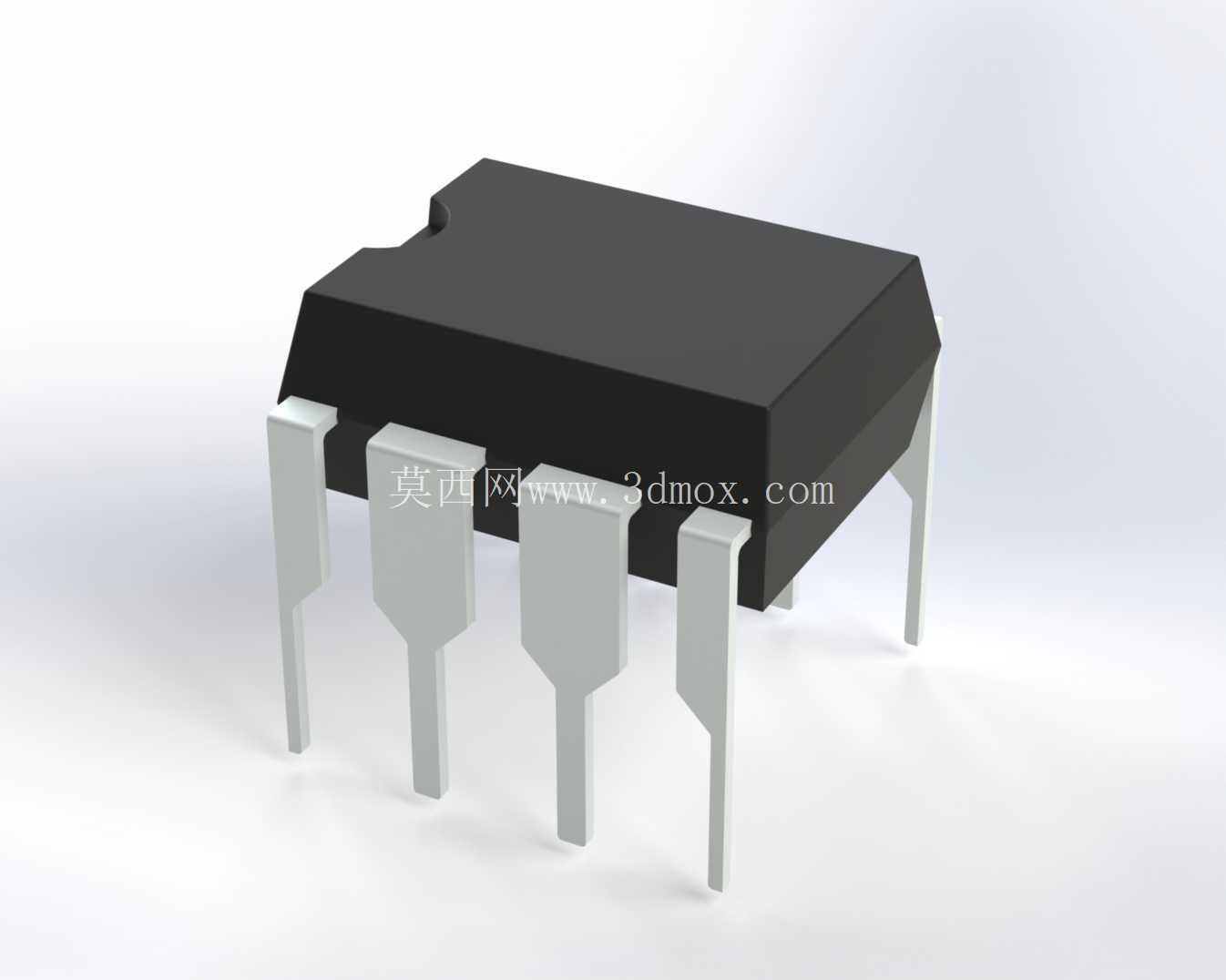

　　外观层面还原塑封本体的哑光黑质感与金属引脚的亮面镀锡效果，渲染状态下可以清晰展示引脚弯折角度、本体分型线位置，不管是用于产品说明书配图、装配工艺演示，还是自动化插件机的吸嘴、夹爪行程仿真，都能提供准确的几何参照，避免板级布局阶段出现封装尺寸 mismatch 导致的生产返工问题。
