双向电压电平转换贴片集成电路

　　在多电压域混合信号电路板布局中，不同主控、外设与接口模块往往工作在不一致的供电电位下，3.3V微控制器需要对接1.8V传感器，5V逻辑单元又要与低压FPGA交换信号，直接互连会造成端口过压、逻辑误判甚至器件损伤。该双向电压电平转换器正是为这类跨电位通信场景构建，支持开漏与推挽两种输出拓扑，无需额外方向控制引脚即可在两侧总线间自动完成信号电位抬升与压低，适配I2C、SPI、UART、GPIO等常见数字链路。

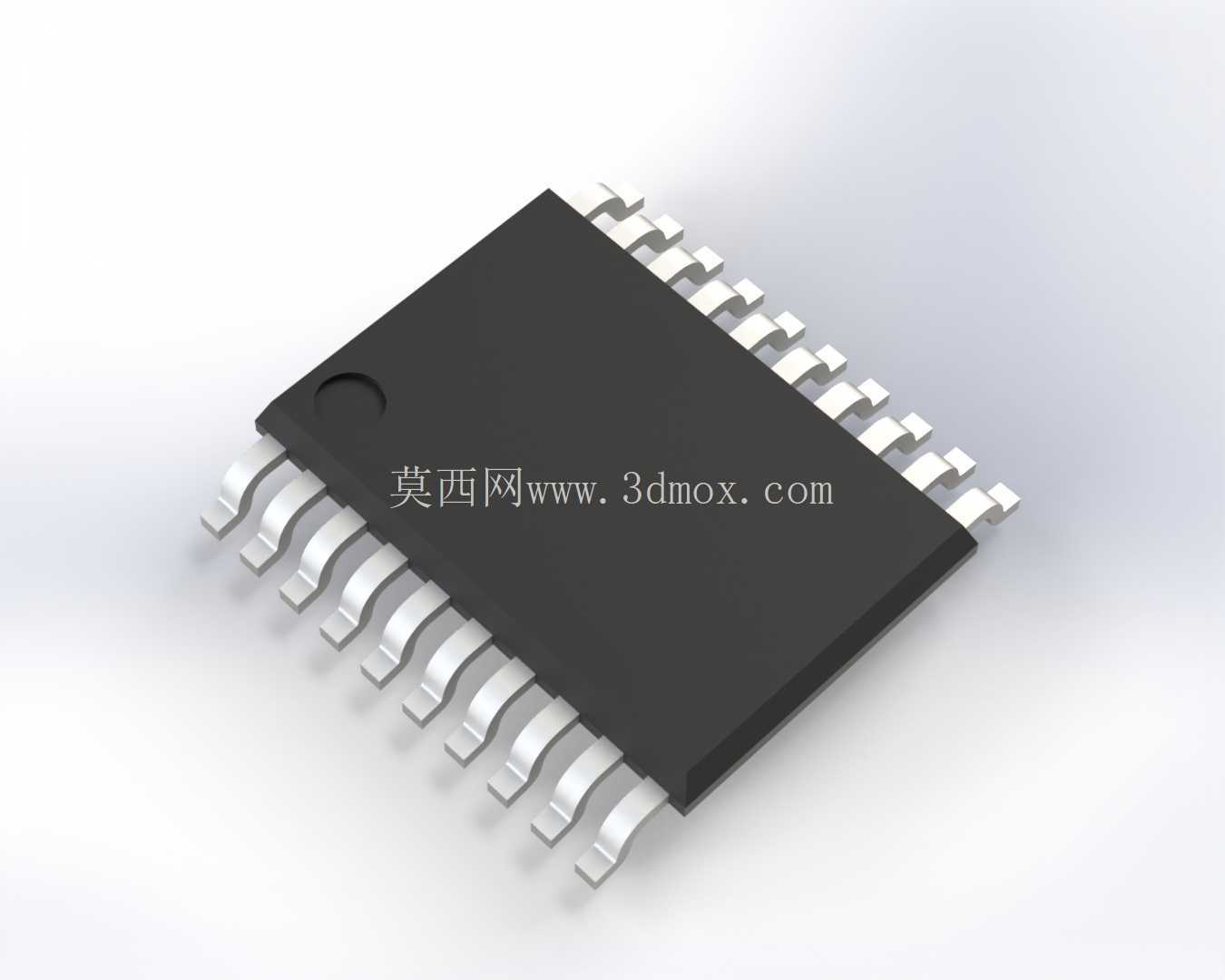

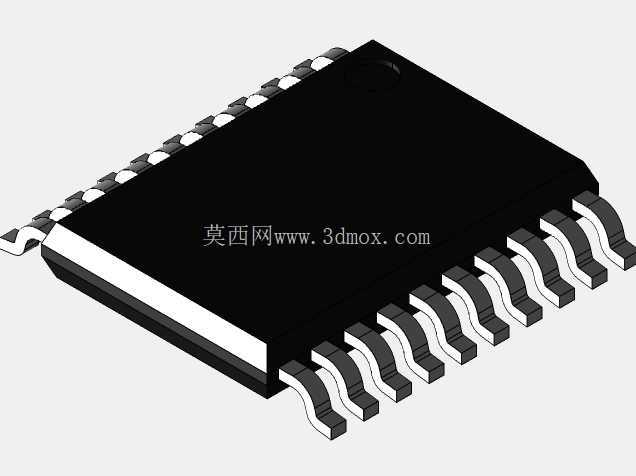

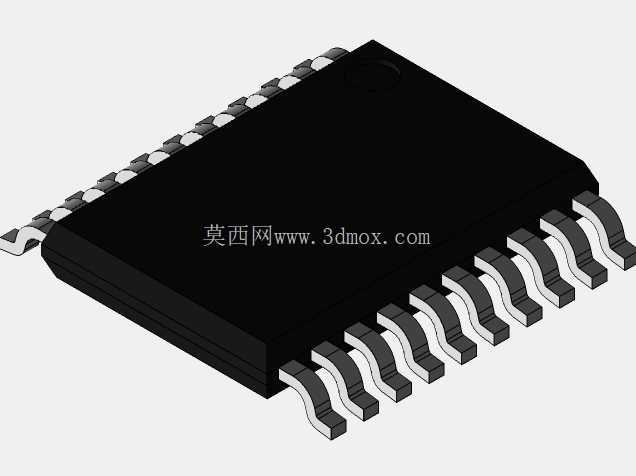

　　从结构建模角度看，本体采用窄体贴片封装，黑色塑封主体呈扁平矩形，顶面预留圆形模压标识凹点，用于产线视觉对位与引脚1方向识别；两侧对称排布鸥翼形金属引脚，引脚从封装侧面引出后先水平外伸，再向下弯折形成贴装焊接段，末端平直段与PCB焊盘贴合。建模时需重点还原引脚节距、共面度与弯折圆角：引脚间距决定焊盘钢网开口，塑封体底部到引脚底面的悬浮高度影响回流焊时锡膏浸润形态，若三维干涉检查忽略引脚末端回弹公差，贴装后可能出现虚焊或相邻桥连。

　　安装边界方面，封装两侧引脚外伸宽度、本体厚度与顶面最高轮廓共同构成器件占位，板级堆叠时需在上方保留检测与返修空间，两端不宜紧贴高大电容或连接器，以免热风台无法均匀加热。塑封体侧壁与周边元件的安全间隙要结合走线层扇出能力设定，引脚下方走线应避免穿过焊盘延伸区，防止锡量迁移。功能层面，转换器两侧分别接入A端与B端电源，内部通道在检测到驱动侧电平下拉或上拉时自动导通对应方向，开漏模式下依靠外部上拉电阻完成线与逻辑，推挽模式下则由内部主动管驱动边沿，兼顾多设备挂载与高速时序需求。

　　实际选型中，工程师会依据通道数量、数据速率、两侧电压范围与待机功耗确定具体料号，再把封装三维模型导入PCB装配环境，核对芯片与周边阻容器件、屏蔽罩、结构壳体的空间关系。该模型完整呈现了塑封本体纹理、引脚金属倒角与封装定位特征，可用于装配干涉校验、整机可视化评审及焊接工装设计，帮助硬件结构团队在投板前发现高度冲突、维修通道不足等隐患。
