12MHz贴片式YXC晶振三维结构设计

　　这款12MHz频率的贴片晶振，是消费类电子、工业控制板卡上极为常见的时基基准元件，日常做PCB布局、结构堆叠校核时，经常需要用到这类元件的精准三维模型来做干涉检查。从实际应用场景来看，这类晶振多布置在主控芯片周边的时钟电路区域，为MCU、通信模块、接口芯片提供稳定的时钟源，但凡涉及数字电路的板卡设计，几乎都离不开这类频率基准元件，小到智能穿戴设备、消费类数码产品，大到工业采集终端、车载控制模块，都能见到同规格贴片晶振的身影。

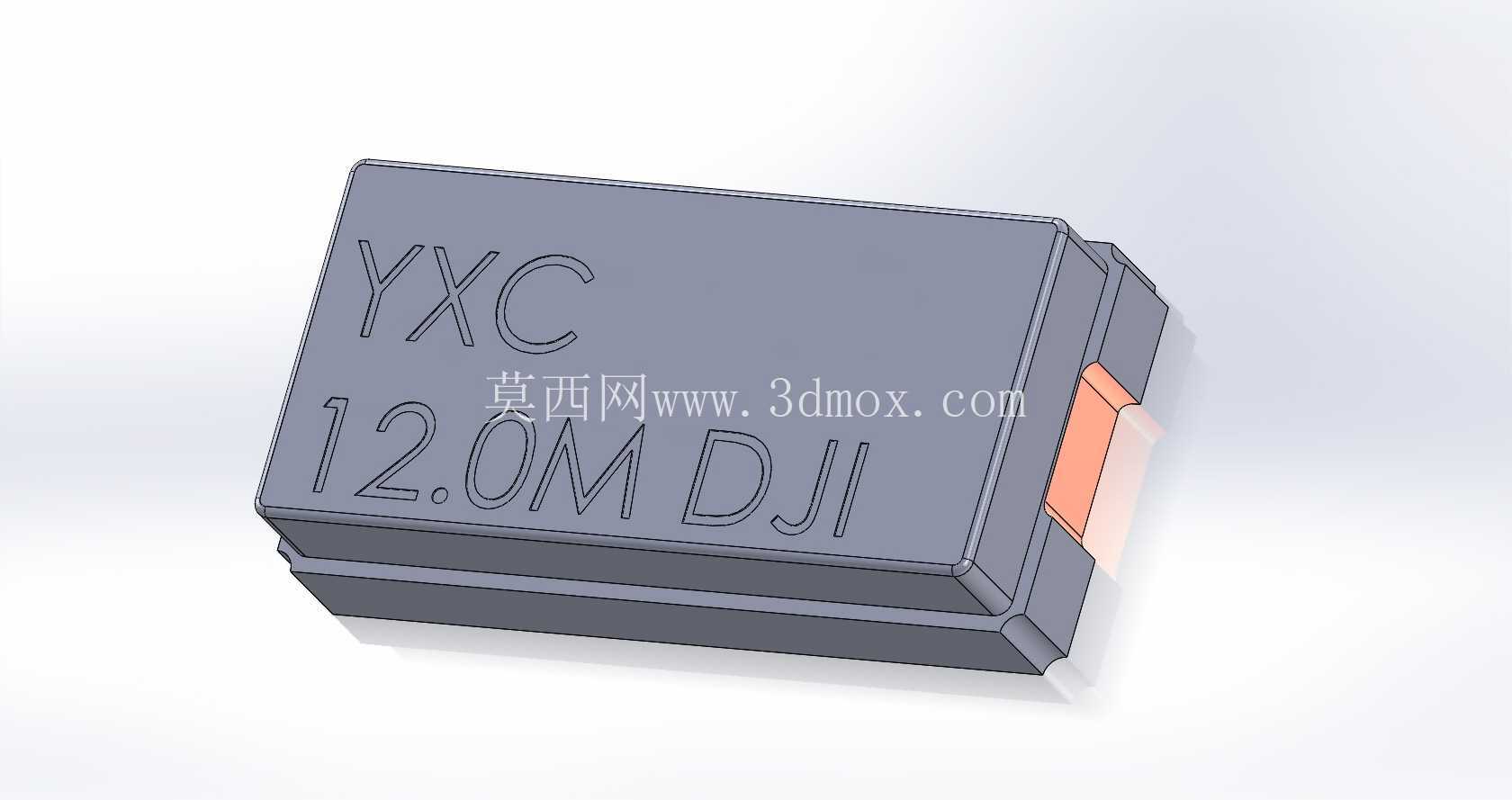

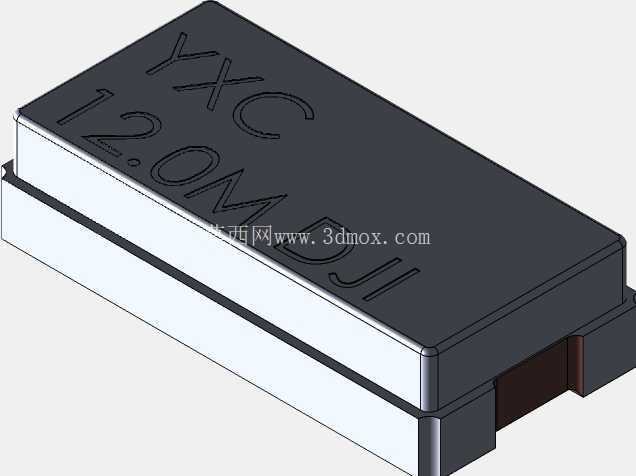

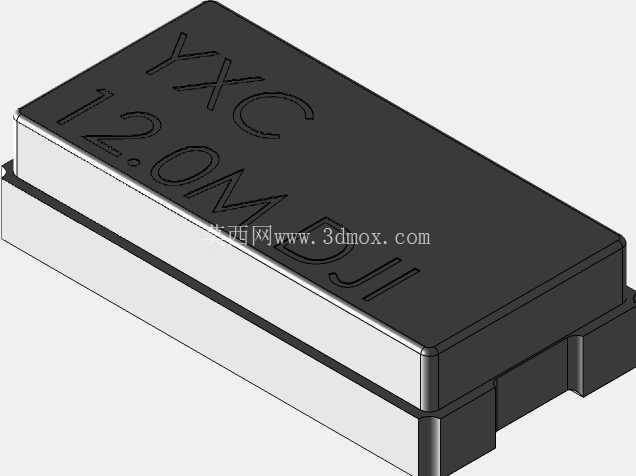

　　从设计还原的角度来看，模型完整复现了贴片晶振的金属密封外壳结构，外壳表面的标识字符做了等比例的凹凸还原，两端的焊接焊端结构也严格按照实际封装尺寸做了建模，焊端的台阶高度、金属层厚度都参考了实际物料的规格参数，能直接导入PCB结构设计软件做焊盘匹配校验。做结构设计时，这类元件的安装边界需要重点关注，首先是元件本体的高度，会直接影响板卡上方的壳体预留间隙，尤其是做薄型化产品设计时，晶振的高度公差往往是堆叠校核的关键尺寸；其次是两端焊端的伸出长度，直接关系到波峰焊、回流焊过程中的焊盘设计合理性，焊盘尺寸匹配不当很容易出现立碑、虚焊等工艺问题。

　　建模过程中特意还原了晶振外壳的边角倒角细节，避免了直角模型在装配仿真中出现的假干涉问题，外壳与内部基座的配合台阶也做了精准还原，能直观呈现晶振的实际装配层级。对于做整机结构设计的工程师来说，这类精准的元件模型能有效减少打样阶段的干涉问题，不用再靠估算尺寸预留空间，尤其是做高密度板卡布局时，晶振周边的走线、屏蔽罩的安装位置，都需要依托精准的元件模型来做空间规划，避免出现屏蔽罩盖下后压到晶振本体、或者晶振与周边电容电阻间隙不足导致焊接困难的问题。另外，这类晶振的安装方向也需要在结构设计时做标识，模型上的字符方向与实际物料丝印方向一致，能方便工艺人员核对贴片方向，减少生产阶段的反向贴装错误。
