FANDIS机柜通风过滤风扇结构设计

　　在工业电气控制柜、户外通讯机柜、自动化设备电控舱这类需要密闭防护同时兼顾散热的场景里，通风过滤组件是平衡防护等级与热管理需求的核心部件，这款105x105规格的过滤风扇，就是针对这类嵌入式安装场景开发的一体化通风散热单元。从实际工程选型的角度看，这类组件不需要额外搭配独立的过滤框与风扇支架，出厂时已经将轴流风机、过滤格栅、防尘滤网整合为一个整体模块，现场安装时只需要在机柜侧板或者门板上开出对应尺寸的方孔，将模块嵌入后用周边的卡扣或者螺丝固定即可，相比分体式的风扇加滤网组合，能减少至少三分之一的现场装配工时，同时避免分体安装时出现的密封缝隙问题，防止粉尘从安装拼接处进入柜内。

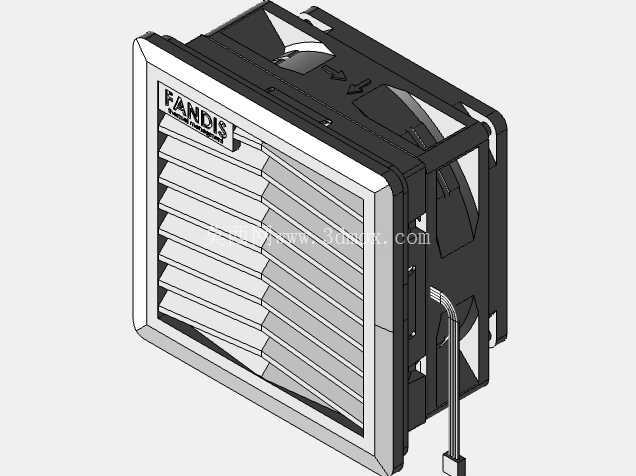

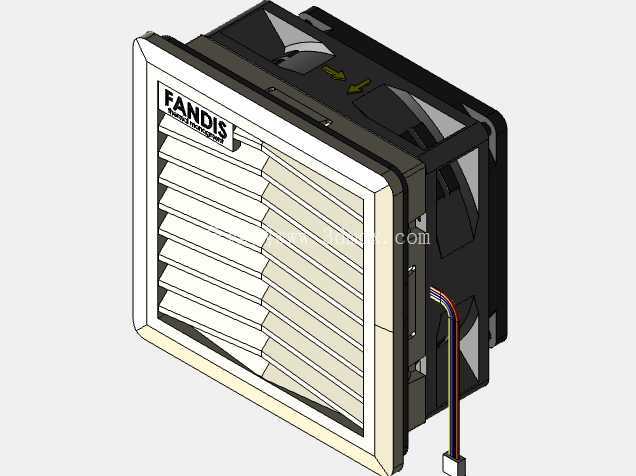

　　从功能特性上看，这款过滤风扇采用的是外格栅进风、内置风机定向送风的结构，外侧的格栅叶片采用倾斜导流设计，既能保证足够的通风通流面积，又能阻挡大颗粒的飞溅水滴与直径较大的粉尘直接冲击内部滤网，格栅的棱边做了圆弧过渡处理，不会在通风时产生额外的风阻啸叫，适合在对噪音有一定要求的车间现场使用。内置的轴流风机与过滤层之间预留了均匀的气流缓冲区，风机吹出的气流不会直接冲击滤网造成局部透风率下降，而是均匀分散透过滤网进入柜内，能让柜内的热空气形成稳定的定向流动路径，避免出现局部散热死角。过滤层采用的是可抽换的结构设计，日常维护时不需要将整个模块从机柜上拆下，只需要拨开外侧格栅的卡扣就能取出滤网进行清灰或者更换，大幅降低后期运维的操作难度。

　　在设计思路上，这款产品充分考虑了工业现场的安装兼容性，105x105的外形尺寸是行业内比较通用的小型机柜通风口规格，对应的安装开孔尺寸也匹配市面上多数同规格过滤风扇的开孔标准，老旧机柜的原有通风口改造时可以直接替换安装，不需要重新扩孔或者调整安装位。模块的侧边设置了多道密封胶条安装槽，安装时嵌入发泡密封胶条后，能保证模块与机柜板材之间的缝隙完全密封，配合外侧格栅的导流结构，整体可以达到IP54级别的防护能力，既可以用在普通的室内车间控制柜，也能适配有少量粉尘飞溅、轻度淋水的户外柜类场景。产品的接线端设置在模块内侧的侧边位置，预留了足够的接线操作空间，不会因为风机本体的遮挡导致接线困难，接线端子采用的是插拔式结构，现场接线时不需要反复拧动端子螺丝，能提升电气装配的效率。

　　从安装边界的细节来看，这款过滤风扇的嵌入深度做了严格的尺寸控制，不会因为模块本身的厚度占用过多柜内的安装空间，即使是内部布线密集、安装了多个导轨元件的小型电控柜，也不会出现模块与柜内元件干涉的问题。外侧格栅的突出高度控制在较低的范围，不会因为外凸过多在设备运输、现场安装时出现磕碰损坏的情况，格栅的边角都做了圆角钝化处理，避免安装维护时划伤操作人员。风机的供电适配常规的工业控制电压，不需要额外搭配转换电源，可以直接接入柜内的控制回路，部分场景下还可以搭配柜内的温控开关实现联动控制，当柜内温度达到设定阈值时再启动风扇，既能降低能耗，也能延长滤网与风机的使用寿命。

　　在实际的工程应用中，这类过滤风扇通常会和机柜顶部或者另一侧的排气过滤窗搭配使用，形成下进上出或者侧进侧出的完整散热风道，进风侧的过滤风扇将经过滤的外界冷空气送入柜内，排气侧将柜内积聚的热空气排出，在保证柜内防护等级的前提下，将柜内变频器、PLC、继电器等发热元件的工作温度控制在合理范围内，避免因为积温过高导致元件寿命缩短、工作异常。相比不带过滤功能的普通散热风扇，这种一体化过滤风扇能有效阻挡车间内的金属粉尘、纺织纤维、户外的扬尘进入柜内，减少因为粉尘堆积导致的元件短路、接触不良等故障，降低设备的非计划停机概率。对于三维建模从业者来说，这款模型完整还原了产品的卡扣结构、格栅导流角度、滤网安装位、接线端位置等细节，在做机柜整体结构设计时，可以直接导入模型进行安装干涉检查、通风路径仿真，不需要重新测绘建模，能大幅缩短电控柜类产品的结构设计周期，也能在设计阶段就提前验证安装位的合理性，避免生产装配时出现尺寸不匹配的问题。
