井口系统集成控制面板三维结构设计

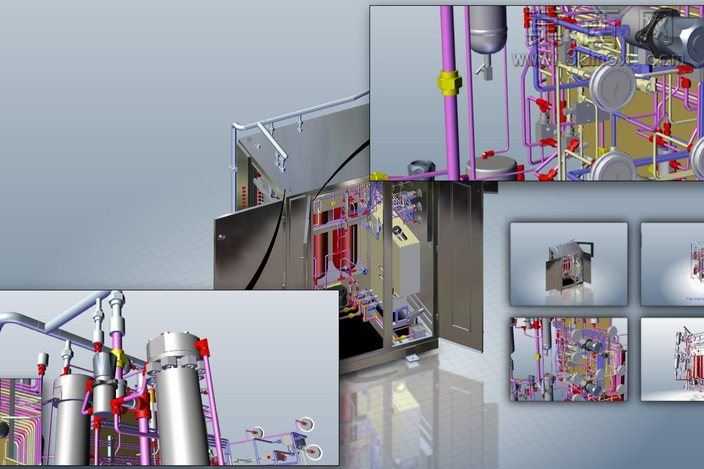

本作品为井口配套系统的集成控制面板三维设计成果，整体采用工业级柜体式承载结构，建模阶段严格遵循油气井口现场的安装规范与操作逻辑，先以参数化建模方式搭建柜体的主体框架，精准预留柜门开合、内部元件安装、外部管线接驳的空间余量，柜门采用带密封结构的平开设计，建模时还原了铰链、锁具的装配细节，保证柜体开合的结构合理性。内部空间布局按照井口控制的功能分区进行规划，将压力调控单元、流程切换单元、信号采集单元的安装位做分层排布，不同功能的管路采用差异化的色彩标识做区分，紫色管路对应液压控制回路、银色管路对应工艺介质通路、红色部件为紧急切断与安全联锁组件，建模时还原了管路的走向弯折、接头连接、阀件安装的细节，所有管路的排布避开操作维护的干涉区域，保证后期现场检修的操作空间。渲染阶段采用工业写实的材质表现，柜体金属外壳赋予哑光不锈钢材质，还原工业设备的磨砂质感，管路根据介质属性赋予对应的金属或工程塑料材质，阀件、仪表等元件做细节的材质区分，透明视窗部分采用高透玻璃材质搭配轻微的反光效果，整体渲染效果还原真实工业场景下的设备质感。设计过程中充分考虑井口现场的使用需求，将操作面板的显示仪表、控制按钮设置在符合人体工程学的高度区域，内部元件的排布预留足够的接线与散热空间，管路的连接逻辑完全匹配井口的控制流程，从模型结构上验证了整套控制系统的布局可行性，避免后期生产装配出现干涉问题，整套模型完整还原了井口控制面板从外部柜体到内部管路、元件的全细节结构，可用于方案展示、装配验证、施工参考等场景。
