漏斗定心韩德尔机械结构三维设计

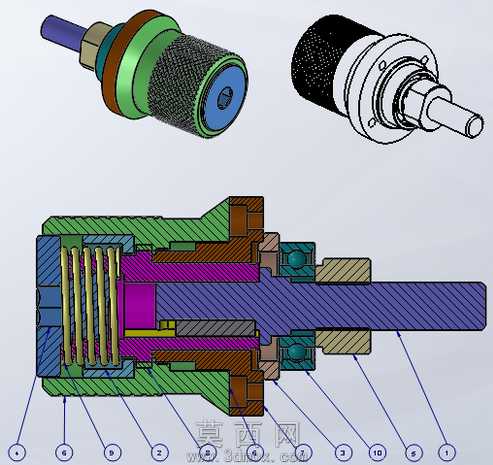

本作品为漏斗定心韩德尔机械组件的三维设计成果，采用三维建模软件完成全参数化建模，完整还原了该组件的内外结构与装配关系。建模过程中首先对组件的功能需求进行拆解，该结构主要用于漏斗类设备的定心定位，保证对接过程中轴类部件与漏斗腔体的同轴度，因此建模时优先保证各配合面的尺寸精度，对内部的弹簧复位结构、嵌套式轴套、滚花调节端、密封限位台阶等细节都做了1:1的还原。渲染阶段针对不同零件的材质特性做了区分：外部滚花握持部分采用发黑碳钢材质，模拟金属表面的防滑纹理质感；嵌套的密封环采用丁腈橡胶材质，还原橡胶的哑光弹性质感；内部的弹簧、传动轴采用调质钢材质，呈现金属加工后的亮面金属质感；不同功能的轴套、腔体分别采用铜合金、铝合金材质做色彩区分，方便查看装配层级。结构设计上采用同轴嵌套的多层装配逻辑，外层为带安装法兰的固定腔体，中层为带弹簧的复位滑动组件，内层为定心传动轴，两端分别设置调节端与对接端，滚花端用于手动调节预紧力，弹簧结构提供复位弹力，多层密封圈结构保证组件在工况下的防尘密封性能，各零件之间的配合公差按照精密机械配件的标准设置，既保证活动部件的滑动顺畅，也保证固定部件的连接稳固。设计思路围绕定心精度与操作便捷性展开，将调节结构设置在外露端，无需拆解设备即可完成定心精度的微调，内部的弹簧预紧结构可以自动补偿磨损带来的间隙，延长组件的使用寿命，整体结构紧凑，安装法兰的孔位按照通用标准设置，可直接适配多数漏斗类设备的安装接口，建模完成后也做了全局干涉检查，确认所有活动部件在全行程内无干涉，装配关系符合实际机械加工与装配的工艺要求。
