工业机器人轻量化夹持臂结构设计

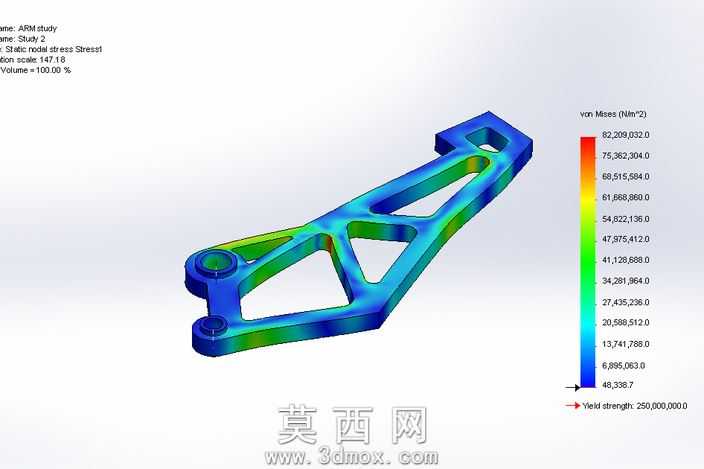

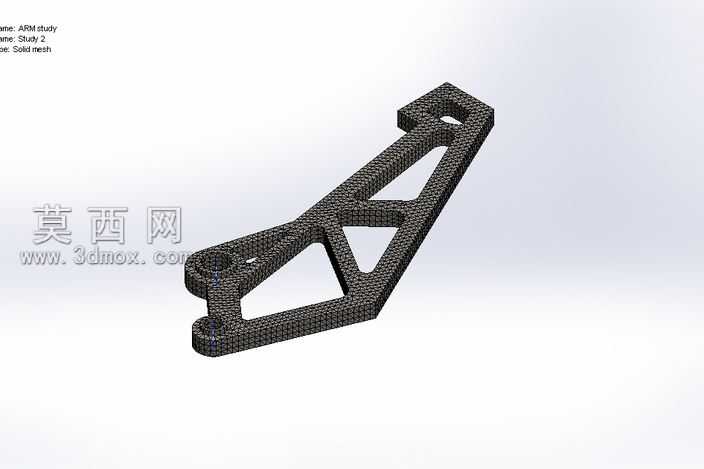

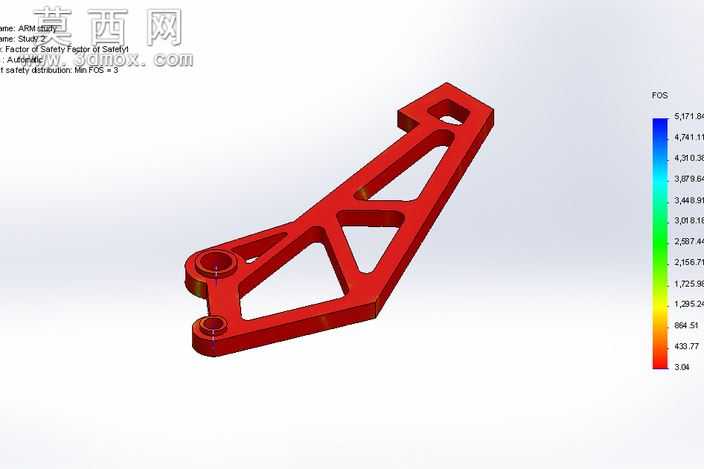

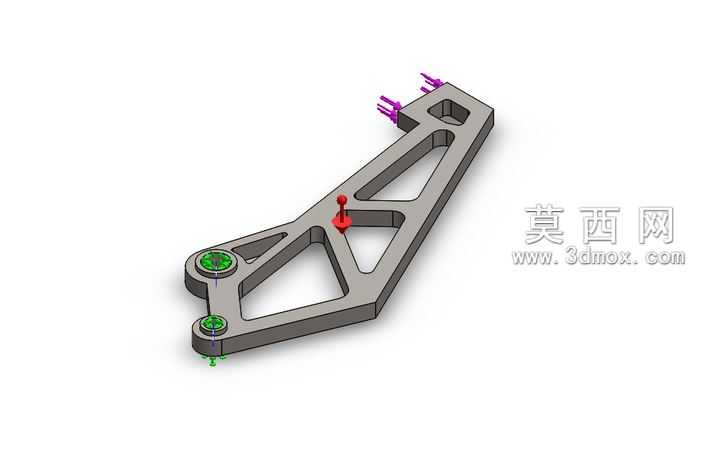

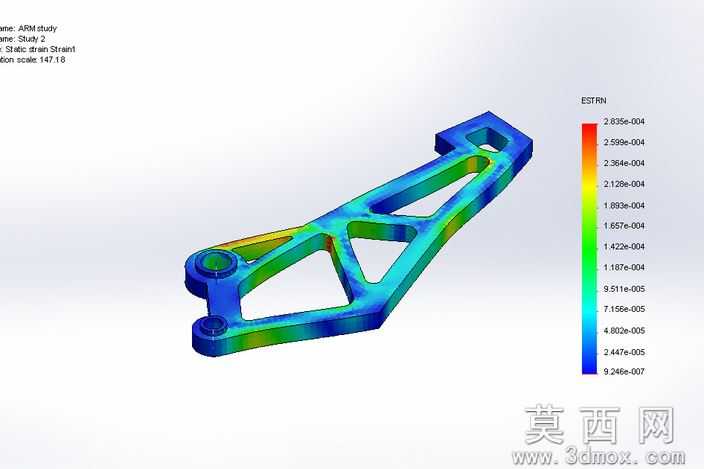

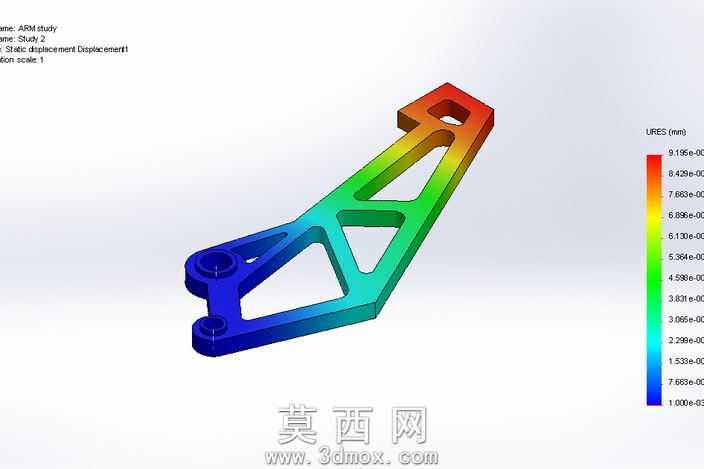

本作品为工业机器人末端执行器配套的夹持臂结构，采用三维参数化建模方式完成整体设计，建模过程中先基于夹持作业的负载要求、安装接口尺寸完成基准骨架搭建，依次确定臂体两端的安装孔位坐标、整体轮廓边界，再通过拓扑优化思路完成内部镂空桁架结构的排布。建模阶段对每一处筋板的厚度、过渡圆角做参数化关联，方便后续根据仿真结果快速调整尺寸，避免反复重建模型的冗余工作。材质设定上选用高强度铝合金作为预设基材，渲染时赋予金属哑光红色涂层质感，清晰呈现臂体的外轮廓与内部筋格结构，同时搭配有限元受力分析云图直观展示结构受力分布，从云图色阶可以看出，臂体最大应力集中在端部安装孔周边，整体应力分布均匀，镂空区域有效分散了传导载荷，没有出现应力突变的薄弱区域。结构设计上摒弃了传统实心臂体的厚重方案，采用三角形桁架镂空构型，在保证整体抗弯、抗扭刚度的前提下大幅削减了臂体自重，既降低了机器人关节的驱动负载，也提升了夹持动作的响应速度；两端的安装孔位做了沉台设计，保证紧固件安装后不会突出臂体表面，避免作业过程中发生干涉，所有棱边都做了圆角过渡处理，既消除了应力集中隐患，也避免加工和装配过程中锐边划伤的风险。设计过程中反复校核了臂体的运动包络范围，确保臂体在机器人全行程摆动过程中不会与周边设备、关节本体发生碰撞，内部筋板的排布方向完全匹配主要受力路径，让材料性能得到充分利用，在满足7.25MB模型体量的精简结构下，实现了强度、刚度与轻量化的平衡，适配高速搬运、分拣类机器人的夹持作业需求，可直接用于后续的工程出图、仿真验证与加工试制环节。
