定心fanel定位夹紧工装机构设计

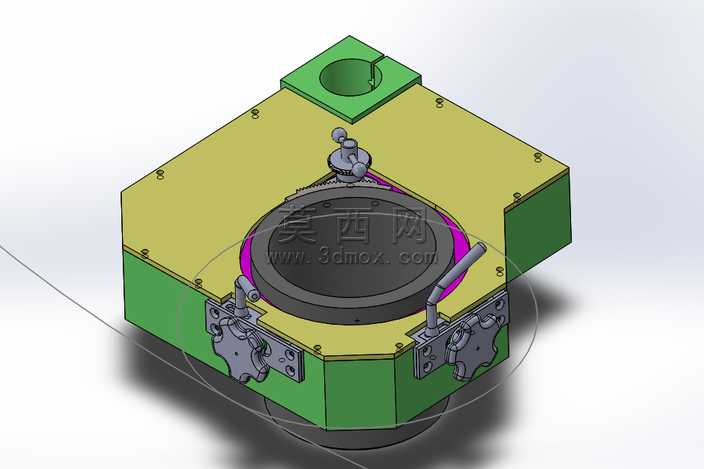

本作品为定心fanel机制的三维建模设计成果，整体采用三维机械设计软件完成全参数化建模，通过真实渲染还原机构的实际装配状态与外观质感。建模过程中严格遵循机械设计的装配逻辑，对每一个零部件进行独立建模后完成层级装配，确保各部件之间的配合关系符合实际机械运动的公差要求，不存在干涉错位的问题。材质渲染阶段，针对不同部件的功能属性匹配了对应的材质表现：外部箱体结构采用哑光绿色烤漆材质模拟钣金焊接后的喷涂表面，顶部安装平台采用米黄色金属漆模拟加工后的安装面板质感，中间圆形定心工位采用深灰色磨砂金属材质表现精加工后的配合面，侧边的锁紧卡扣组件采用银灰色金属材质还原标准五金件的表面质感，顶部的调节旋钮做了金属亮面与防滑纹理的细节处理，顶部凸起的定位座做了内孔的细节建模，还原实际的安装避让结构。结构设计上，该机构采用箱体式承载基座，中间设置圆形定心承载工位，工位周边设置多组可调式锁紧卡扣组件，可实现对放置于工位上的工件进行自动定心与同步夹紧，顶部设置的调节旋钮可实现定心精度的微调，侧边的锁紧扳手可快速完成夹紧与释放操作，整体结构紧凑，将定心、夹紧、调节功能集成于方形箱体内，外部无冗余突出结构，便于集成到自动化生产线或专用加工设备中。设计思路围绕工件快速装夹的定心需求展开，摒弃传统单方向夹紧易出现的定位偏移问题，采用多侧同步联动的夹紧逻辑，确保工件装夹后中心与机构基准中心重合，目前该设计仍处于迭代优化阶段，后续将针对夹紧行程、定心精度、操作便捷性做进一步的结构调整，优化各运动部件的摩擦阻力，提升机构重复装夹的精度稳定性，同时简化部分非核心部件的结构，降低整体的加工制造成本，让该机构可适配更多规格尺寸的同类工件装夹需求，拓展实际应用场景。
