五辐式金属轮毂轮辋结构设计

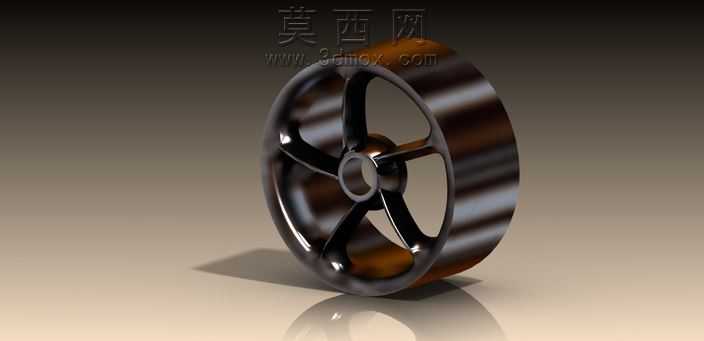

本作品为轮辋轮毂一体化三维结构设计，建模阶段采用参数化草图绘制方式，先在基准平面绘制轮辋外轮廓截面线，通过回转特征生成轮辋主体环形结构，保证轮辋内外径尺寸的同轴度精度。辐条部分采用对称式五辐布局，先绘制单根辐条的空间扫掠路径，以两端连接面的轮廓为截面进行扫掠成型，再通过圆周阵列特征完成五根辐条的均匀排布，阵列过程严格控制360度范围内的角度均分，确保每根辐条受力分布均匀。中心安装位设计为带通孔的凸台结构，通孔尺寸适配常规轮轴安装规格，凸台与辐条连接处做了圆角过渡处理，避免应力集中问题。材质渲染阶段选用深色金属材质，调整金属粗糙度参数模拟哑光金属质感，添加环境反射效果还原金属表面的光影层次，地面设置反射平面模拟光滑展示台的倒影效果，提升整体渲染真实感。结构设计上兼顾轻量化与结构强度，辐条采用流线型截面设计，在减少材料用量的同时保证径向与侧向的承载能力，轮辋边缘做了加厚处理，提升轮辋抗冲击性能。整体建模过程严格遵循机械零件设计规范，所有特征参数均可编辑调整，方便后续根据不同使用场景修改尺寸规格，适配不同尺寸的轮组安装需求，可用于小型代步车轮组、模型车轮组等场景的结构参考。
