精密十字轴式万向联轴器结构设计

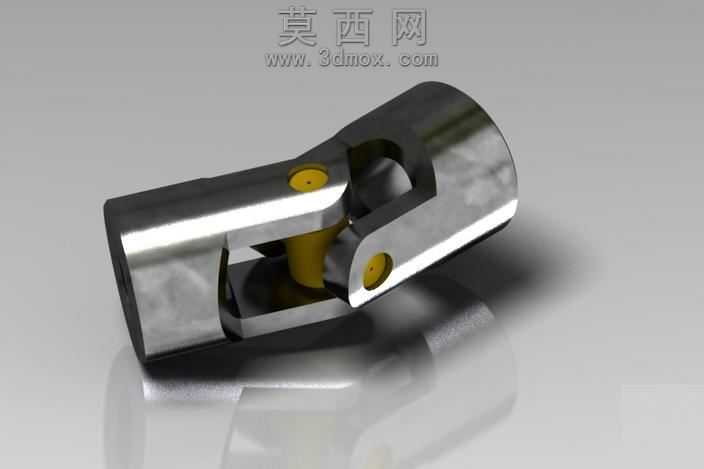

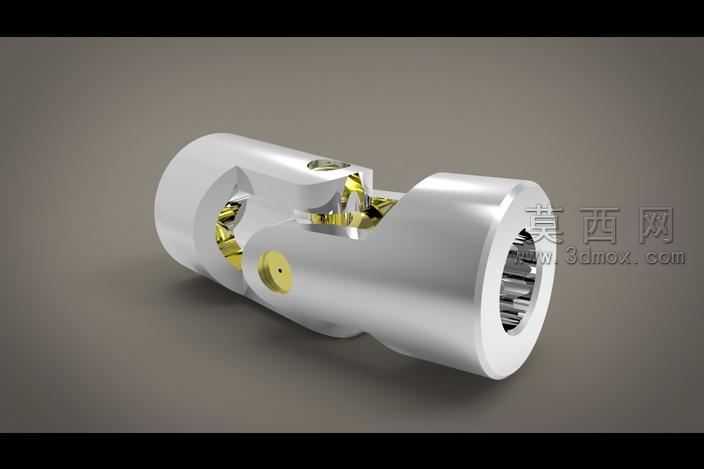

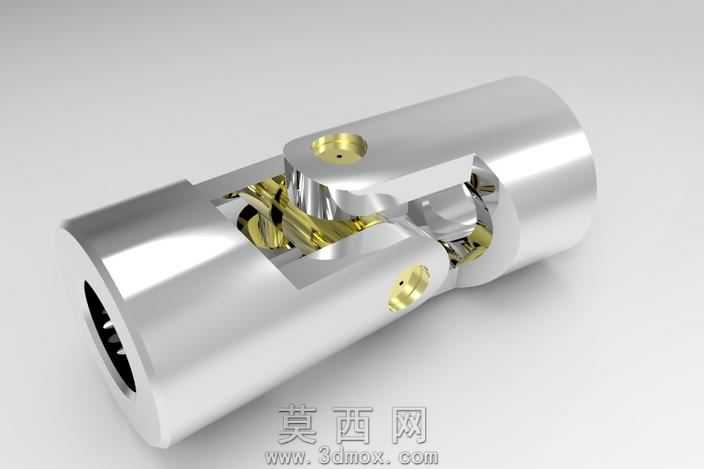

本作品为精密十字轴式万向联轴器的三维参数化建模设计，整体采用SolidWorks完成全参数化特征建模，建模过程严格遵循机械设计手册中万向联轴器的尺寸规范，对每一处结构细节都做了精准还原。模型主体分为左右两个叉形接头、中间十字轴、配套定位销四个核心部分，左右叉形接头采用中空轴套结构，内孔预留键槽安装位，可与配套传动轴实现周向固定，叉头部分的耳孔与十字轴的轴颈采用间隙配合设计，满足转动过程中的灵活度要求。渲染阶段采用KeyShot完成材质赋予与场景搭建，主体叉形接头赋予抛光不锈钢材质，调整金属粗糙度参数至0.08，反射率设置为0.9，还原金属加工后的亮面质感；十字轴及内部传动部件赋予黄铜材质，调整金属色泽为暖金色，与银色主体形成鲜明的视觉区分，突出内部传动结构的层次；定位销采用同主体的不锈钢材质，表面做细微的拉丝纹理处理，还原真实紧固件的加工质感。结构设计上，该万向联轴器可实现两轴之间存在夹角情况下的扭矩传递，允许两轴在一定角度范围内相对偏转，十字轴的四个轴颈分别嵌入左右叉头的耳孔内，通过定位销实现轴向固定，防止运转过程中轴颈脱出，同时预留润滑脂存储间隙，可在实际使用中加注润滑脂降低转动磨损。设计思路围绕小空间大扭矩的传动需求展开，整体结构紧凑，外形采用圆弧过渡处理，避免尖锐棱角带来的应力集中问题，中空轴套设计在保证结构强度的前提下降低了整体重量，适合安装在空间受限的传动场景中。建模过程中对所有配合面做了公差匹配设计，转动副部分预留合理的装配间隙，既保证装配可行性，又避免间隙过大导致的传动回程误差，所有特征均采用可编辑的参数化设计，可根据实际使用的轴径、扭矩需求快速调整整体尺寸，适配不同的传动工况。
