下压式CPU风冷散热结构三维设计

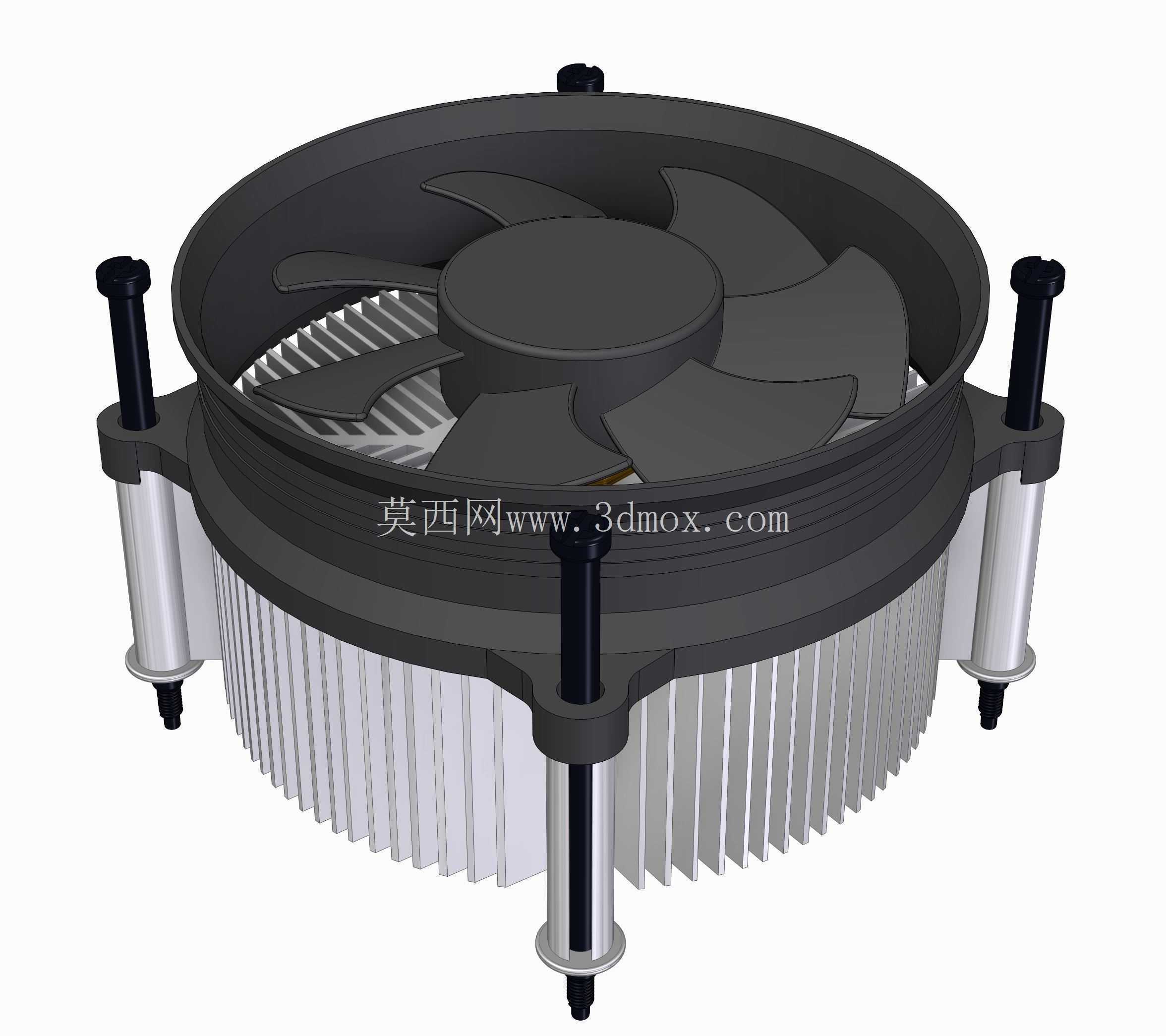

　　这款下压式风冷散热结构，主要面向ITX紧凑型机箱、薄型HTPC主机以及嵌入式工控主板的CPU散热场景，这类应用场景普遍对散热组件的垂直安装高度有严格限制，同时要求散热气流可以兼顾主板周边供电模块、内存颗粒的辅助散热，避免小机箱内部积热导致的元器件寿命衰减。从实际功能层面看，该结构通过底部铜质基底直接接触CPU顶盖，将芯片工作产生的热量快速传导至上方的铝制散热鳍片阵列，再通过顶部轴流风扇形成的垂直向下风压，将鳍片间的热量吹散至主板周边区域，配合机箱内部的整体风道完成热交换，额定转速区间内可以满足65W及以下功耗处理器的持续散热需求，不会因为长时间高负载运行出现过热降频的问题。

　　设计过程中首先考虑的是安装兼容性，整体采用80mm规格的方形外轮廓，四个安装柱的孔位完全适配主流LGA115X、LGA1200以及AM4平台的标准安装孔距，安装柱采用金属衬套加塑料减震垫的组合结构，既可以保证安装后的结构强度，避免运输过程中散热组件晃动损伤CPU顶盖，也能吸收风扇运转时产生的微小振动，降低共振传导到主板产生的异音。散热鳍片采用穿片工艺结合，铝制鳍片的厚度、鳍片间距经过反复校核，既保证足够的散热接触面积，也不会因为鳍片过密导致风阻过大，使得风扇在低转速区间就能获得足够的通风量，平衡散热效率与运转噪音。底部铜基的厚度控制在合理区间，既保证热量横向扩散的效率，避免热量集中在核心接触区域无法快速铺展到整个鳍片阵列，也不会因为铜材过厚增加不必要的重量，对主板PCB造成额外的弯曲应力。

　　风扇部分采用七叶轴流结构设计，扇叶的曲面角度经过流体力学优化，在相同转速下可以获得比普通平直扇叶更大的静压，因为下压式散热需要风扇气流穿透密集的鳍片阵列，足够的静压才能保证气流不会在鳍片表面形成紊流，导致散热效率下降。风扇的供电走线预留了足够的长度与走线槽位，安装时可以顺着散热鳍片的侧边固定，避免走线干涉扇叶运转。整个散热结构的总高度控制在较低水平，安装后不会遮挡高规格内存的安装位，也不会和小机箱的侧盖产生安装冲突，对于空间极度紧凑的迷你主机装机场景十分友好。

　　从安装边界来看，四个固定螺柱的伸出长度经过精确计算，拧紧后底部的压力可以均匀分布在CPU顶盖表面，配合标准的扣具压力，既不会因为压力过小导致接触间隙过大、导热硅脂填充不均匀影响热传导效率，也不会因为压力过大压损CPU核心或者主板PCB。散热鳍片的边缘做了钝化处理，安装过程中不会划伤安装人员的手指，也不会割伤主板上的贴片元件。整个结构没有多余的突出部件，所有棱角都做了圆角过渡，在紧凑的机箱内部布线时，也不会刮伤线材的绝缘层，避免短路风险。实际选型过程中，这类下压式散热相比塔式散热，虽然绝对散热能力略低，但胜在体积小巧、气流覆盖范围广，非常适合对空间要求高、整机功耗不高的应用场景，比如办公用迷你主机、客厅多媒体播放器、嵌入式工业控制终端等设备，这类设备通常不会让CPU长时间满负载运行，低转速下的风扇噪音也能满足静音使用的需求，不会干扰日常办公或者影音体验。
