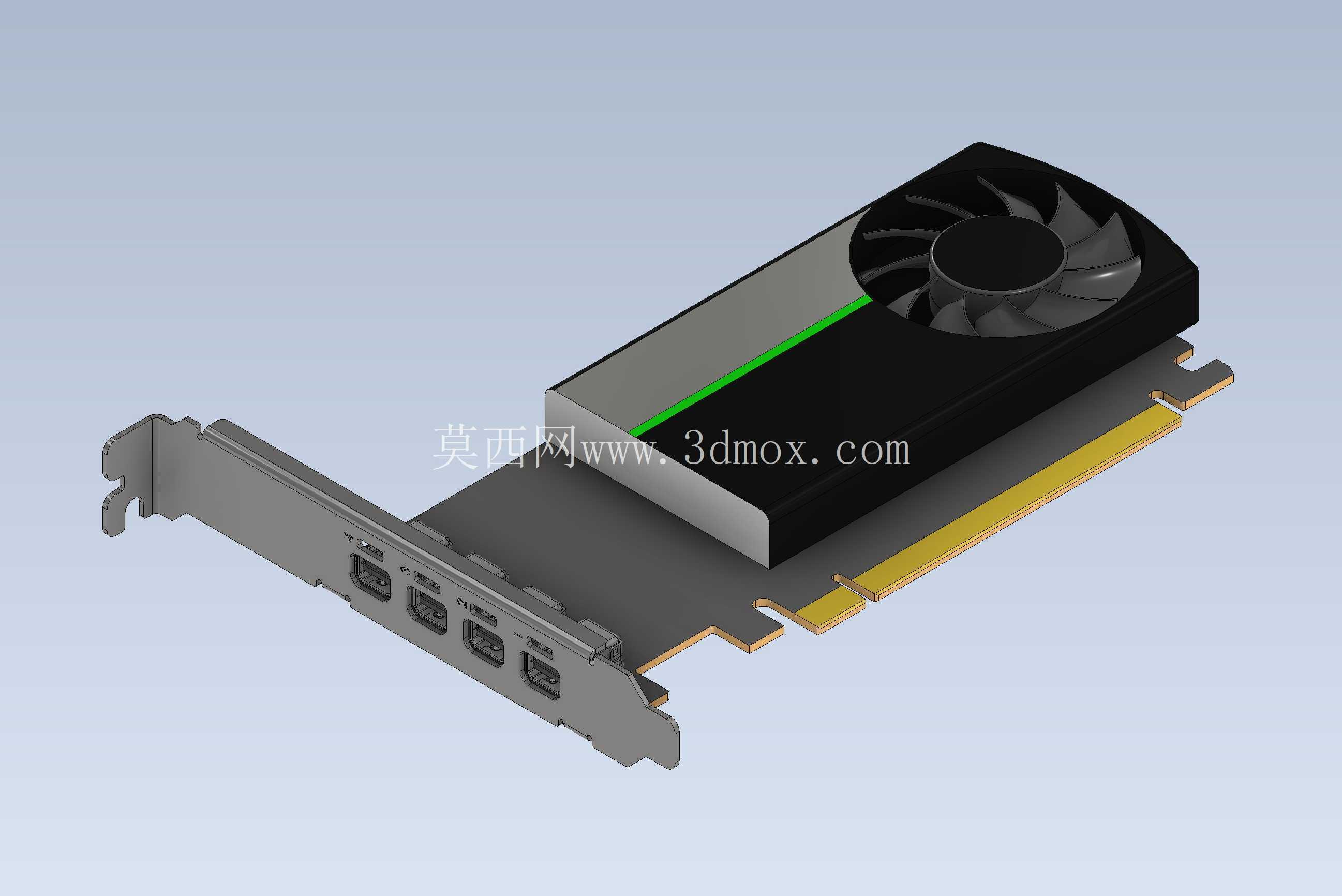

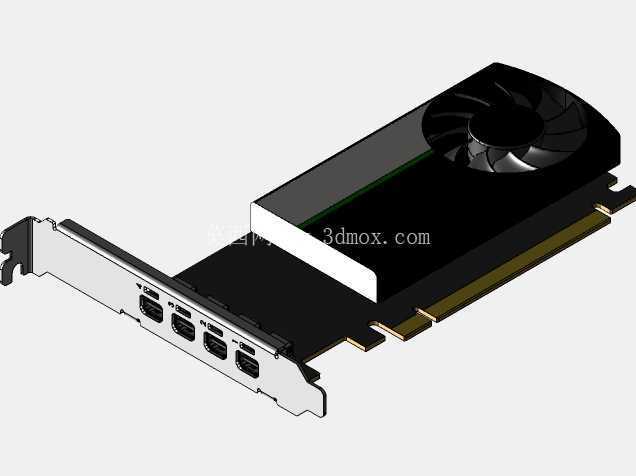

PNY英伟达T1000 8GB专业图形显卡结构

　　这款专业图形显卡的三维结构还原，完全围绕工业级工作站的装机适配需求展开，首先要明确它的核心应用场景：面向三维建模、工程渲染、CAD设计、多屏输出的专业办公场景，和消费级游戏显卡的设计逻辑有本质区别，所有结构设计都优先服务于长时间稳定运行、小机箱兼容、多专业显示接口输出的核心需求。

　　从安装边界来看，这款显卡采用半高PCB设计，也就是行业内常说的刀卡规格，整体高度控制在标准半高挡板尺寸范围内，长度也做了短版优化，能够兼容2U机架式工作站、SFF小尺寸商用机箱、嵌入式工业控制主机这类对内部空间有严格限制的设备，挡板部分严格遵循PCIe扩展卡的标准安装孔位，金手指部分完全符合PCI Express x16的插槽规范，插入主板插槽后不会和周边的内存插槽、SATA接口、散热装甲产生结构干涉，这部分的尺寸公差在建模时严格控制在0.1mm以内，完全匹配实际装机的间隙要求。

　　功能特性层面，这款显卡搭载单涡轮轴流散热风扇，风扇外壳和散热鳍片的结构做了定向导风设计，能够将显卡核心产生的热量直接通过机箱后部的挡板通风孔排出，不会在机箱内部形成积热，这对于密闭式的机架工作站来说尤为重要，避免热量堆积影响其他硬件的运行稳定性。输出接口配置了四个mini DisplayPort接口，每个接口都支持4K分辨率的画面输出，能够实现四屏异显的专业多屏办公需求，适配工程设计人员同时打开建模软件、图纸文档、渲染窗口、通讯工具的使用场景，接口部分的金属屏蔽罩结构也做了还原，能够保证高频视频信号传输的稳定性，避免出现画面闪断、信号干扰的问题。

　　设计思路上，这款显卡的外壳没有做消费级产品常见的浮夸RGB灯效、异形装饰结构，整体外壳采用简洁的方正造型，仅在侧面保留了一条细窄的装饰条，外壳材质为阻燃ABS工程塑料，通过卡扣和螺丝与下方的散热模组、PCB板固定，拆解维护的逻辑非常清晰，不需要复杂的操作就可以完成风扇清灰、导热硅脂更换的日常维护操作。PCB板的元器件布局做了规整优化，供电模块布置在靠近金手指的一侧，显存颗粒均匀分布在GPU核心周边，保证供电线路最短、信号传输损耗最小，同时也让散热模组能够同时覆盖核心、显存、供电mos管所有发热元件，保证全负载运行时所有元器件的温度都控制在合理区间内。

　　从结构细节来看，显卡的PCIe金手指做了分段式设计，前端的引导段做了倒角处理，能够顺利插入主板插槽，避免安装时剐蹭金手指镀层，挡板部分的接口开孔精度完全匹配mini DP接口的实际尺寸，安装后接口和挡板之间没有明显缝隙，既可以阻挡灰尘进入机箱内部，也能保证接口的固定强度，频繁插拔视频线也不会出现接口松动的问题。散热风扇的供电线路在模型中也做了走线还原，线路沿着散热鳍片的侧边布置，通过卡扣固定在外壳内侧，不会被旋转的风扇叶片剐蹭，也不会在安装时被其他部件挤压。

　　对于结构设计从业者来说，这个模型可以直接用于工作站机箱的内部结构干涉校验，在设计小型工业主机、定制化工作站机箱时，可以直接导入模型核对显卡安装位的空间预留、散热风道的走向规划、接口位置和机箱后部开孔的匹配度，不需要再手动测量显卡的实际尺寸，能够大幅缩短结构设计的验证周期。对于设备选型人员来说，通过这个三维模型可以直观判断这款显卡是否适配现有设备的内部空间，是否满足多屏输出的接口需求，提前预判安装时可能出现的结构冲突问题，避免采购后出现硬件不兼容的情况。建模过程中特意去除了miniDP接口部分的半透明装饰结构，还原接口的实际金属外壳形态，保证模型导入各类三维软件后都能正确显示结构特征，不会因为透明材质的渲染问题导致结构识别误差，所有的装配关系都按照实际产品的螺丝固定、卡扣连接逻辑做了约束，拆分模型时可以完全还原实际产品的拆解顺序，方便做结构拆解演示、装配工艺验证使用。
