USB Type-C 24针母座连接器结构设计

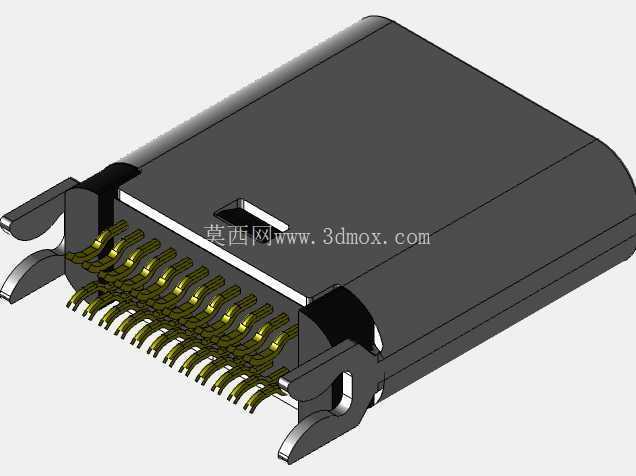

　　在消费电子、工业控制设备的互连设计场景中，板端USB Type-C接口的选型与结构适配，直接决定了整机外部互连的可靠性与装配良率。这款24针Type-C母座的三维结构，完整还原了量产贴片式连接器的全部细节，可直接用于PCB布局阶段的干涉检查、结构件开孔匹配，以及整机装配流程的公差校核工作。

　　从实际功能特性来看，该母座完整覆盖Type-C标准定义的24个接触端子，包含支持USB3.2高速信号传输的差分对端子、支持PD快充协议的电源供电端子、配置通道端子以及接地屏蔽端子，端子排布严格遵循标准引脚定义，相邻高速信号端子间设置接地隔离结构，可有效降低高速信号传输过程中的串扰问题，满足10Gbps及以上速率的信号传输要求。母座前端的插接导向结构做了0.3mm的倒角处理，能够在公头插入时提供自动对中导向，即使存在±0.2mm的装配偏移，也能顺利完成插接动作，避免公头插歪导致的端子弯折、接触不良等现场故障。

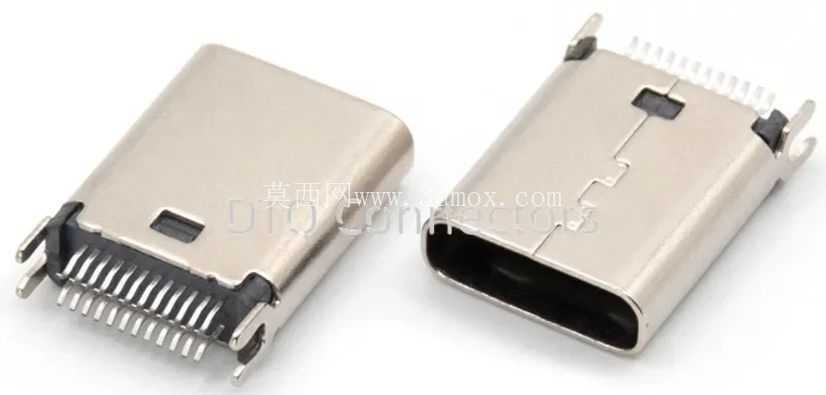

　　设计思路上，这款母座采用了贴片式板端安装结构，外壳固定脚与信号端子均采用SMT回流焊工艺与PCB连接，替代了传统插件式连接器的波峰焊工序，能够适配全自动化SMT产线的贴装要求，大幅提升整机组装效率。金属外壳采用0.25mm厚的不锈钢冲压成型，外壳两侧设置弹性卡扣结构，公头插入后卡扣会与公头外壳的卡槽卡合，提供不小于80N的保持力，可承受日常使用过程中的拉扯、晃动外力，避免接口松脱。端子部分采用高弹性铜合金材质，接触区域做镀金处理，可保证至少10000次插拔循环后的接触电阻仍低于30mΩ，降低长期使用后的接触发热、信号衰减问题。端子尾部的焊盘做加宽处理，能够抵消SMT贴装时的位置偏移，提升焊接良率，同时焊盘与端子连接处做应力释放弯折，可吸收PCB受力变形时传递到端子的应力，避免端子断裂。

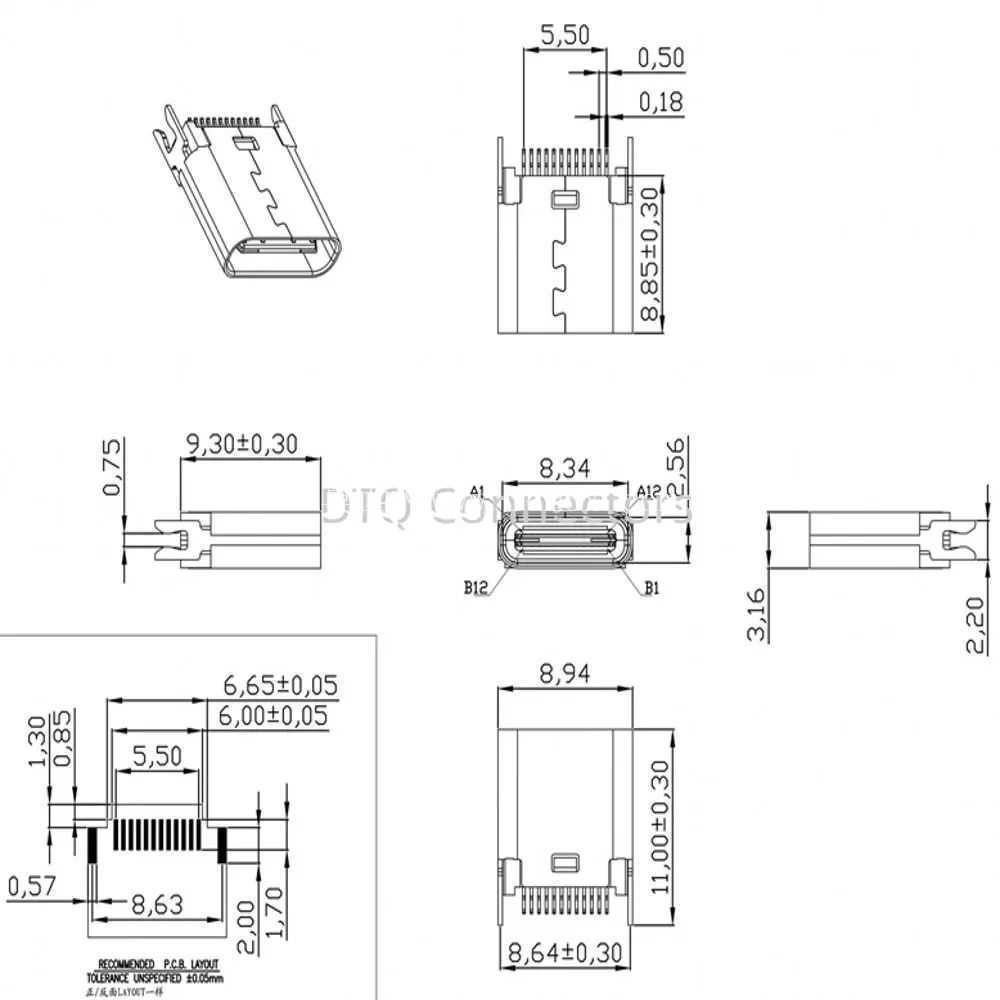

　　从安装边界尺寸来看，该母座主体长度为10.2mm，宽度为8.65mm，板上高度为3.4mm，属于短体贴片式Type-C母座，适配厚度5mm以上的超薄消费电子设备外壳。母座前端插接舌片伸出外壳长度为1.6mm，外壳开孔尺寸仅需匹配8.8mm*3.55mm的矩形开孔即可，开孔边缘与母座外壳预留0.1mm的装配间隙，可吸收外壳注塑、钣金加工的公差，避免装配时出现干涉。母座底部设置两个定位柱，对应PCB上的两个定位孔，定位柱直径为0.8mm，与PCB孔采用间隙配合，贴装时可通过定位柱快速定位，防止回流焊过程中器件移位。需要注意的是，母座后端的端子焊盘区域需预留不小于2mm的走线空间，高速信号差分对需做等长处理，阻抗控制在90Ω±10%，电源端子的走线宽度需满足5A以上的载流要求，避免大电流供电时出现走线过热问题。

　　在实际选型应用中，这款母座可适配笔记本电脑、平板电脑、工业手持终端、便携式检测设备等多种产品的充电与数据接口需求，其全贴片的结构设计无需在PCB上开设插件孔，可简化PCB加工工序，降低制造成本。金属外壳的四个边角设置焊接接地脚，可直接与PCB表层的接地铜皮连接，形成完整的屏蔽腔体，有效抑制外部电磁干扰对内部高速信号的影响，同时也能降低接口自身的电磁辐射，满足消费电子类产品的EMC测试要求。母座舌片部分采用耐高温LCP塑胶材质，可承受260℃的回流焊高温，不会出现塑胶融化、变形问题，舌片内部的端子固定结构做了防脱设计，可承受公头斜插时的侧向力，避免舌片断裂、端子脱出。
