切向进风利克德抽吸电机三维结构

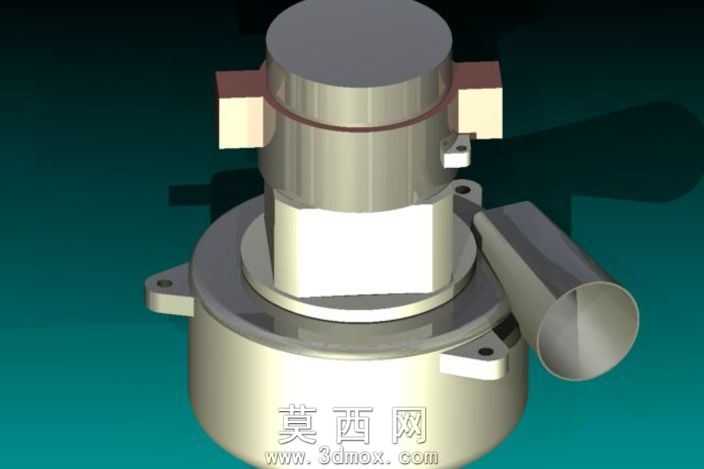

本模型为抽吸用途的利克德电机三维结构，采用Autodesk Inventor完成全参数化建模，整体结构围绕切向进风的抽吸功能需求展开设计。建模阶段首先完成主体回转结构的搭建，以同轴圆柱特征构建电机的上下主体舱段，上部为电机核心动力舱，下部为集成风轮的抽吸舱段，各段之间通过止口定位结构保证装配同轴度，建模过程中对各回转面的同轴度公差、端面跳动公差做了参数化约束，方便后续调整适配不同功率规格。模型侧面设置切向布置的金属出风筒，出风筒与下部抽吸舱采用一体化拉伸加拔模特征构建，筒口做了卷边强化结构，避免薄壁结构在负压工况下出现形变；主体舱两侧设置对称的矩形安装定位凸台，凸台上预留装配定位孔，下部抽吸舱的法兰底座上均匀分布三个带沉台的安装孔，用于整机的固定安装，所有安装孔位均按照标准紧固件规格做了参数化匹配，可直接导出工程图用于生产加工。材质渲染阶段，主体电机外壳采用磨砂金属材质，赋予亚光银灰色金属质感，调整反射粗糙度模拟铝合金压铸后的表面处理效果，出风筒采用亮面抛光金属材质，与主体外壳形成质感区分，安装凸台采用暗红色工程塑料材质，还原实际产品的绝缘部件材质表现，渲染时添加柔和的环境漫反射光，突出各部件的结构轮廓与装配关系，同时保留了结构棱边的倒角细节，避免渲染后出现锐利的生硬边界。设计思路上，该电机专为抽吸类设备开发，切向出风的结构可有效降低风阻，提升抽吸效率，上部动力舱与下部风轮舱的分层结构既方便内部定子、转子、风轮的装配维护，也能通过中间的密封结构避免抽吸的粉尘进入动力舱影响电机寿命，整体结构紧凑，安装固定点布局合理，可直接适配各类工业抽吸设备、家用除尘设备的安装需求，模型完成后通过STEP、IGES通用格式导出，可兼容各类主流三维CAD软件进行后续的整机装配校核与仿真分析。
