Nema23步进电机爆炸展示结构三维设计

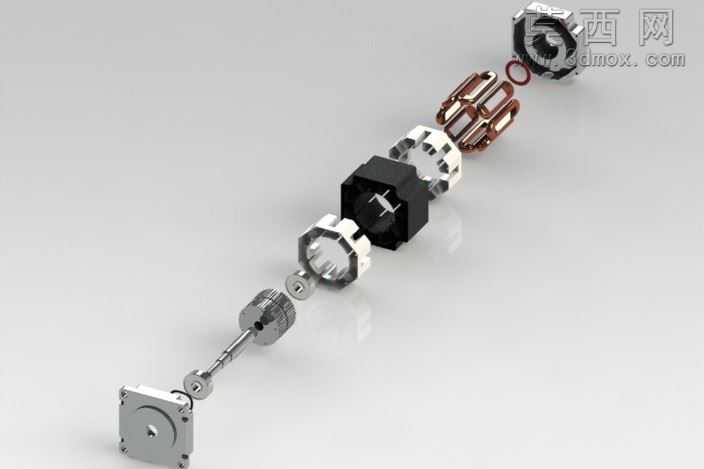

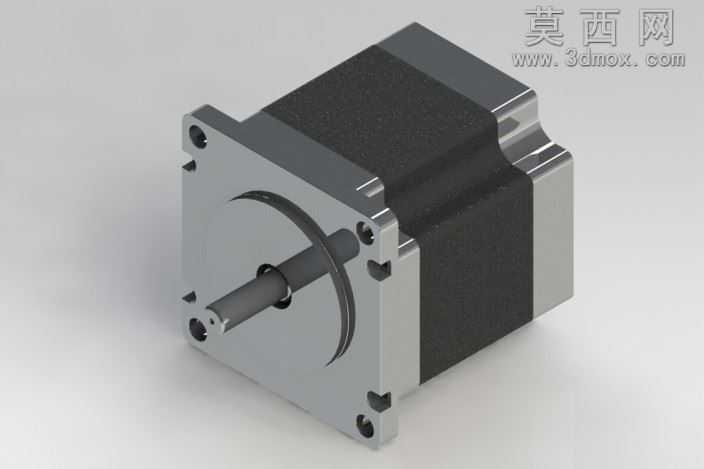

本作品为Nema23规格步进电机的三维结构设计，采用爆炸视图的呈现形式完成建模与渲染，完整还原该型号步进电机从端盖、转轴、轴承、定转子组件到外壳、紧固件的全部内部构造。建模阶段严格对照该型号270oz.in保持扭矩版本的实物参数进行1:1比例搭建，首先从核心的转子结构入手，精准绘制转子铁芯的叠片轮廓、磁钢安装位以及输出轴的轴径、键槽、台阶定位结构，保证转轴与前端盖轴承位、后端盖支撑位的同轴度公差符合实际装配要求；随后完成定子组件的建模，还原定子绕组的排布形态、绝缘骨架结构以及引线出线的位置，每一处绕组的槽型尺寸都匹配该型号1.0Ω相电阻、3.5mH相电感的参数对应结构。外壳与端盖部分采用金属哑光材质进行渲染，前端盖的安装孔位、定位止口都按照标准Nema23安装尺寸57mm法兰规格制作，后端盖的出线孔、密封结构也完整还原，爆炸视图中各零件沿电机轴向依次排布，清晰展示每一个组件的装配顺序与配合关系：从前端输出端的安装法兰、轴承、止动垫片，到中段的转子总成、定子总成，再到后端的轴承、后端盖、紧固螺丝、密封胶圈，所有零件的相对位置都符合实际拆装逻辑。材质渲染上针对不同零件做了区分处理：金属转轴采用亮面镀铬材质体现加工光洁度，定转子铁芯采用硅钢片的深灰哑光叠层质感，绕组部分采用漆包线的棕红绝缘质感，外壳采用喷塑黑的磨砂质感，紧固件采用镀锌亮银质感，不同材质的光影反射参数经过反复调试，让爆炸视图的层次感清晰，各零件边界辨识度高。设计过程中重点考量了结构的装配合理性，所有配合面的公差预留、零件间的避让空间都按照实际生产要求设置，既保证模型外观的还原度，也能用于该型号电机的装配教学、结构演示场景，通过爆炸视图的呈现方式，让观看者可以直观理解步进电机的内部组成，无需拆解实物就能清晰掌握各部件的位置与功能，模型的结构完整性足以支撑后续的装配动画制作、工程图导出等延伸应用。
