卧式两档直插式微型滑动开关结构

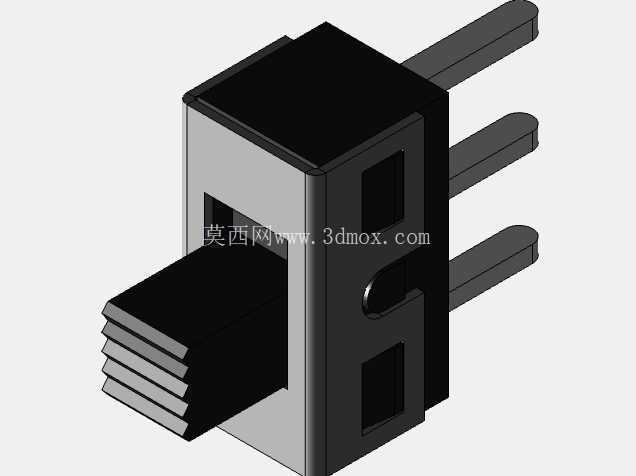

　　做消费类电子结构设计这十几年，经手的小型接插件、开关类零件少说有上百种，这类直插式滑动开关是手持小设备、小型控制板卡上最常用的通断切换元件，很多刚入行的结构工程师容易忽略这类小零件的安装边界，最后打样回来要么插装干涉，要么拨杆行程被外壳挡住，导致功能失效。这次拆解建模的这款两档滑动开关，是板载直插封装里最通用的规格，三个直插引脚采用标准2.54mm间距排布，刚好适配通用洞洞板、量产PCB的标准焊盘网格，不需要额外调整焊盘位置，不管是做原型验证还是小批量量产，都能直接匹配常规SMT或者手工焊接的工艺要求。

　　从实际应用场景来看，这类开关大多用在小型手持检测设备、儿童电子玩具、低端消费数码的电源通断、功能档位切换位置，不像轻触开关需要持续施力保持状态，滑动开关靠内部的弹片卡滞结构保持档位，拨到对应位置后就能持续维持电路通断状态，不需要额外的结构锁止，适合需要长期保持档位、不需要频繁触发的电路场景。很多工程师选型时只看电气参数，忽略机械结构的行程余量，这款开关的拨杆突出本体的长度是4.2mm，拨杆的滑动行程是2mm，设计设备外壳的拨钮开孔时，至少要留0.3mm的单边间隙，同时要注意拨杆滑动方向上不能有壳体筋位遮挡，不然装配后会出现拨杆卡滞、拨不到位的问题，之前做一款手持测温枪的结构时就踩过这个坑，外壳拨钮孔的内侧筋位留多了，刚好挡住拨杆的最大行程位置，导致开关没法切到第二档，最后不得不修模调整筋位位置，耽误了一周的量产进度。

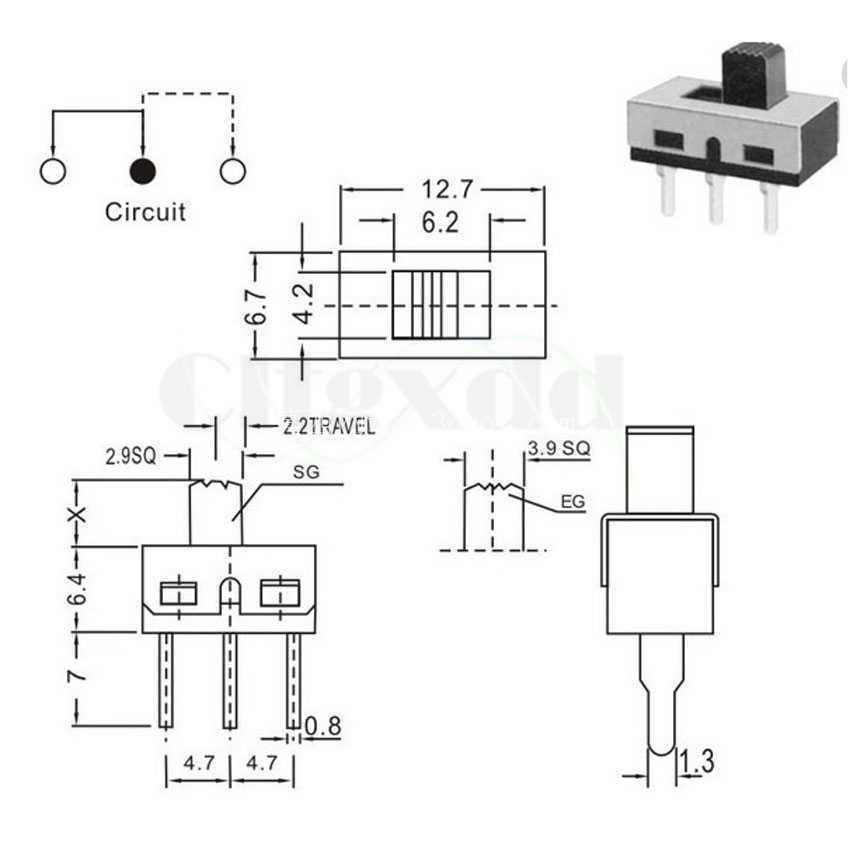

　　从结构设计思路来看，这款开关采用上下盖扣合的装配方式，本体外壳用黑色阻燃PBT材质注塑成型，具备基础的耐焊接高温能力，过波峰焊时不会因为260度的高温出现壳体变形、内部弹片移位的问题。内部的滑动接触片采用锡磷青铜材质冲压成型，表面镀镍处理，既保证足够的接触弹性，又能避免长期使用出现氧化接触不良的问题，三个引脚从本体侧部平直伸出，引脚厚度0.5mm，刚好适配标准PCB板的1.0mm焊盘孔径，插装时引脚不会出现歪斜、插不到位的情况。开关本体的外形尺寸是长10mm、宽5.8mm、总高度（含引脚）9mm，设计PCB布局时，开关本体周围3mm范围内不要布置过高的元件，避免插装时出现干涉，同时要注意拨杆的操作方向要预留足够的手指操作空间，至少要留8mm以上的操作长度，不然用户使用时没法顺利拨动拨杆切换档位。

　　很多做三维建模的工程师画这类开关模型时，容易忽略引脚的成型角度，实际量产的开关引脚并不是完全平直的，引脚根部有0.2mm的冲压圆角，末端有15度的导入斜角，方便自动插件机的插装作业，如果建模时把引脚画成完全直角、没有导入角，做PCB封装匹配时就会出现引脚和焊盘对位不准的问题，自动插件时容易把引脚顶弯。另外开关本体侧面的两个定位凸点，建模时也要准确还原，这两个凸点是插装时卡在PCB对应的定位孔里的，用来固定开关本体，避免焊接时开关出现歪斜、移位，定位凸点的直径是1.2mm，突出本体表面0.8mm，对应的PCB定位孔要开到1.3mm，保证装配时能顺利卡入，不会出现过紧压坏壳体或者过松定位失效的问题。

　　从实际使用的可靠性角度来说，这类滑动开关的机械寿命一般在1万次左右，足够满足普通消费类电子的全生命周期使用需求，设计时不要把这类开关用在需要频繁切换、大电流负载的场景里，它的额定负载一般是直流30V/0.3A，超过这个参数就容易出现接触片烧蚀、档位失效的问题。建模时还原内部的滑动腔室结构也很有必要，很多时候做设备的跌落仿真时，需要考虑开关内部滑块的移位情况，如果模型只做了外部壳体，没有还原内部滑块的装配间隙，仿真结果就会出现偏差，没法准确模拟跌落时开关会不会因为冲击出现自动跳档的问题。这款开关的内部滑块和壳体腔室的单边间隙是0.1mm，既保证滑动时的顺畅度，又不会因为间隙过大出现晃动松垮的手感，拨杆的档位切换手感来自内部弹片和定位凹槽的配合，每个档位的切换力大概在1.5N左右，既不会因为太轻容易误触，也不会因为太重导致操作手感生涩。
