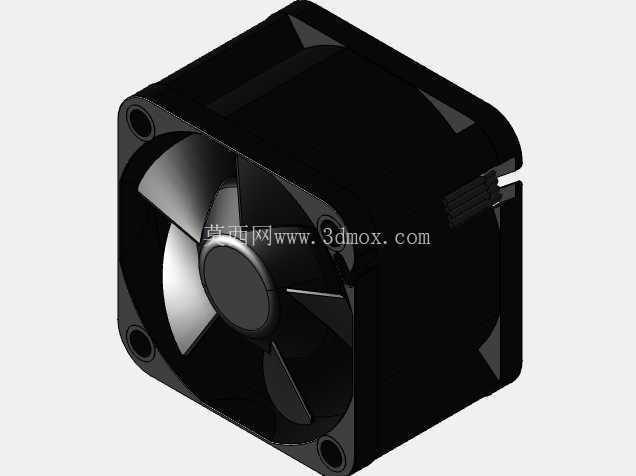

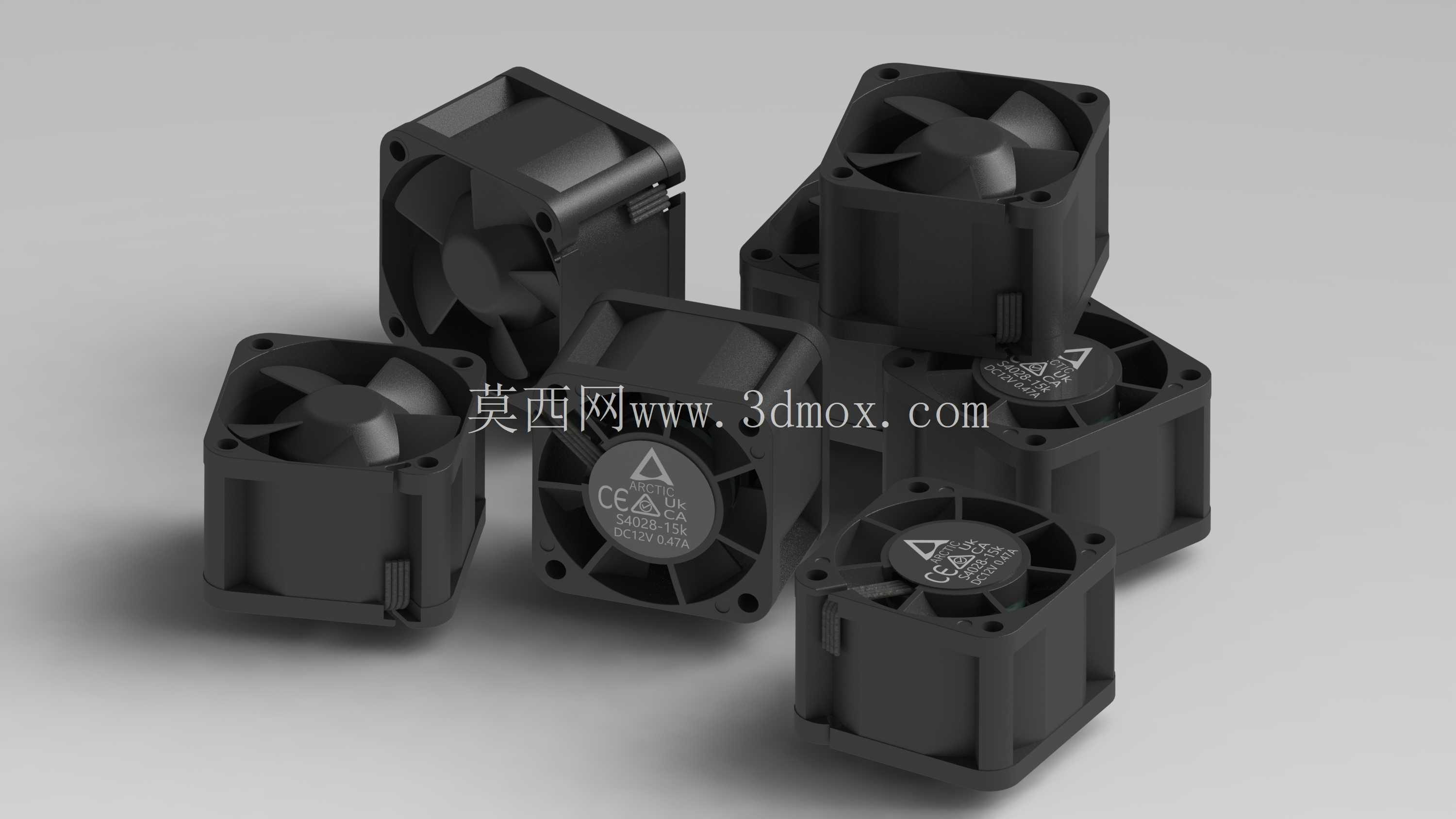

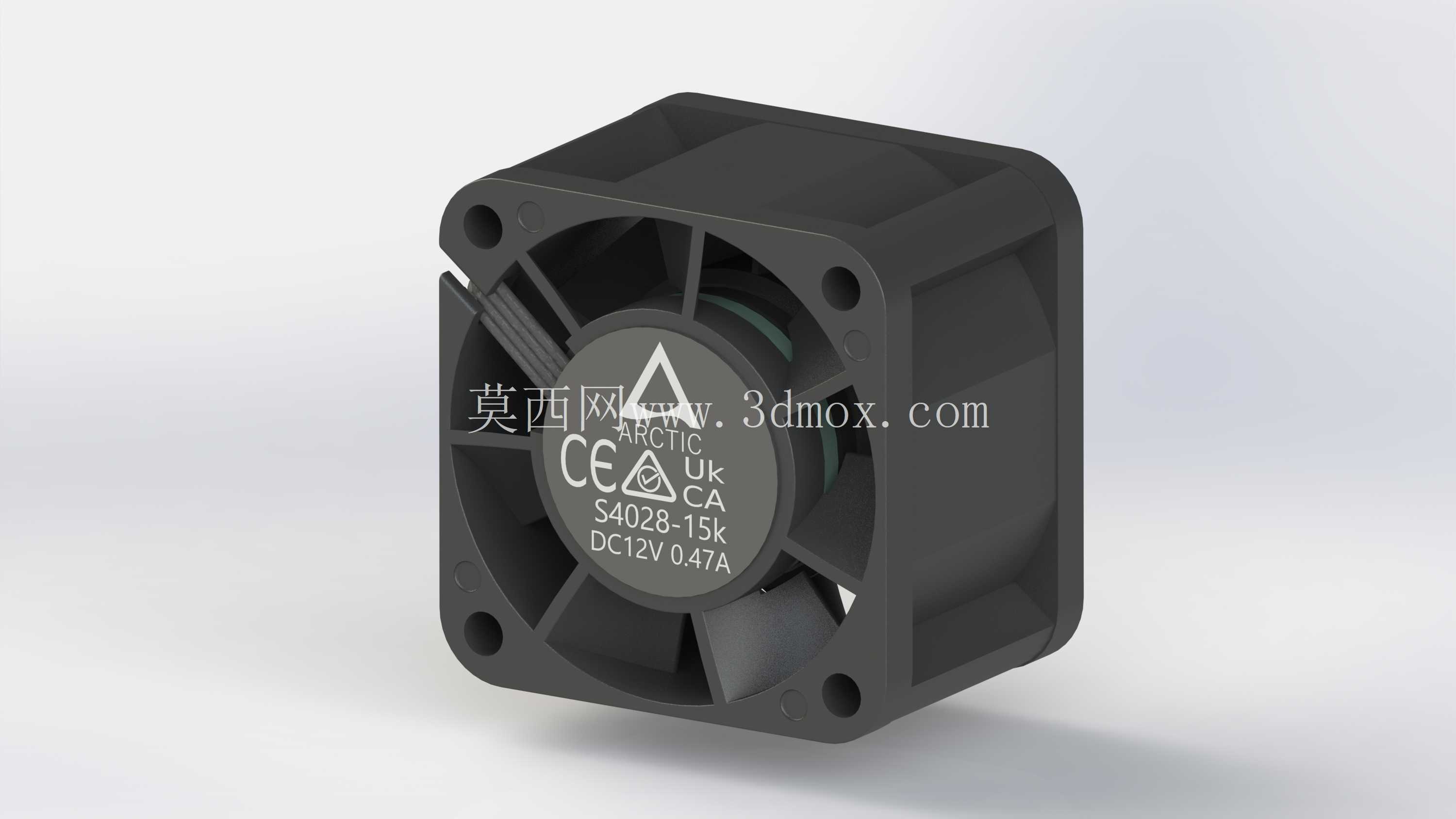

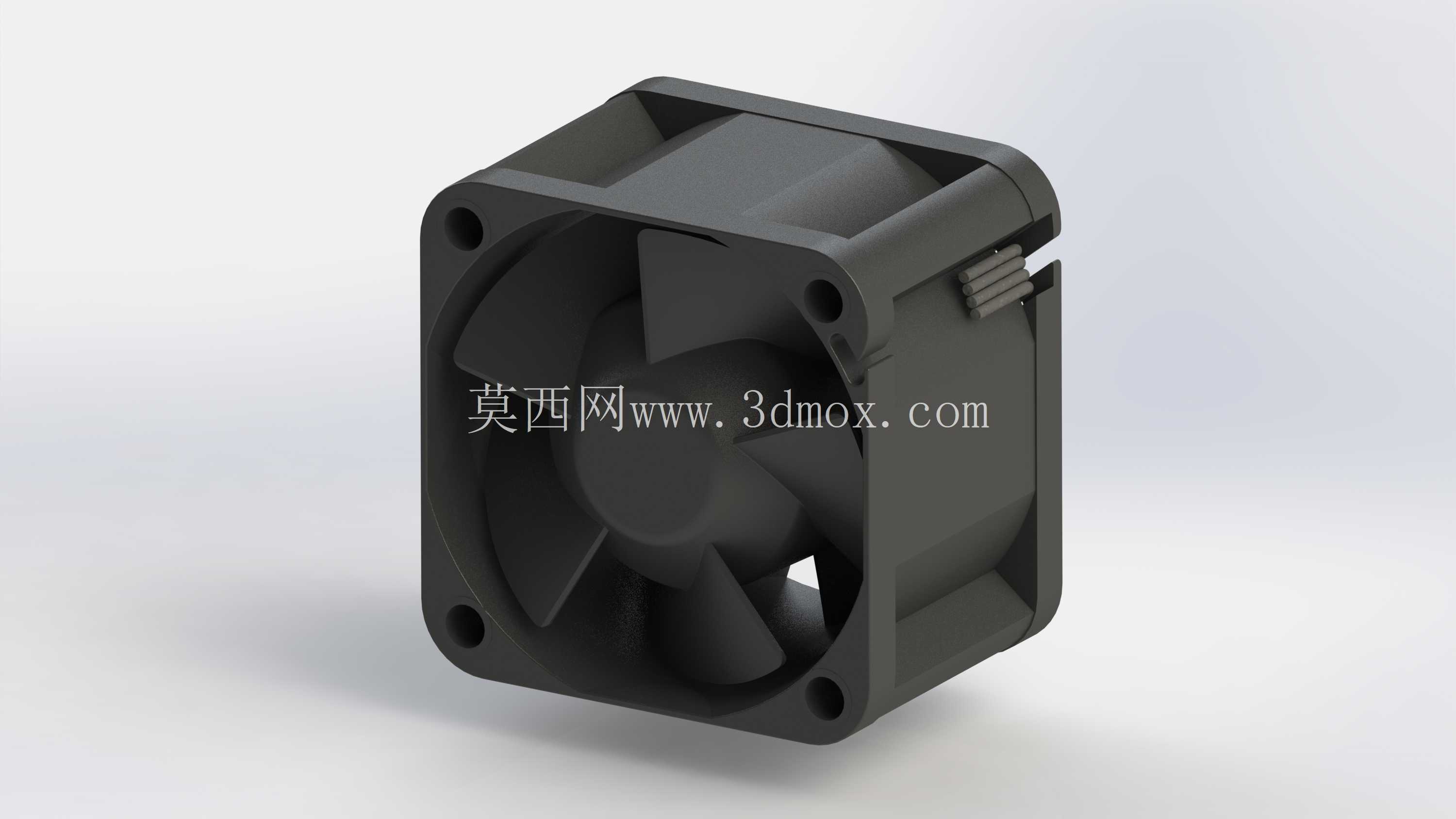

40mm规格ARCTIC轴流散热风扇结构

　　在工业控制板卡、紧凑型ITX机箱、嵌入式计算设备、小型通讯模块这类安装空间极度受限的散热场景里，小尺寸轴流风扇的选型往往直接决定整套系统的长期运行稳定性，40mm见方的标准安装规格是这类场景下应用最广泛的尺寸段之一，本次梳理的这款轴流散热结构，正是针对这类高密度安装场景做的适配设计。先从安装边界说起，这款风扇的外形尺寸严格控制在长40mm、宽40mm、厚度28.45mm，完全符合行业内4028规格风扇的通用安装孔位标准，四个安装固定孔分布在方形外框的四个角位，孔位间距匹配行业通用的32mm中心距，不管是替换现有设备上的同规格老旧风扇，还是在新设计的散热结构里做预装，都不需要额外调整安装位的开孔尺寸，能直接适配市面上绝大多数40mm规格的风扇安装支架、防尘网罩以及导风罩结构，不会出现孔位错位、外框干涉的问题。

　　从实际功能层面看，这款风扇的核心作用是驱动定向气流，带走电子元器件、散热鳍片表面堆积的热量，避免芯片、功率器件因为结温过高触发降频甚至硬件损坏，扇叶的数量和曲面造型完全参照量产实物的气动外形做还原，叶片的扭转角度、叶根到叶尖的弧度变化都经过气动逻辑匹配，运转时能在有限的厚度尺寸下实现足够的静压输出，哪怕是搭配高密度鳍片的散热冷排，也能保证气流顺利穿透鳍片间隙，不会因为风阻过大出现风量骤降的问题，适合用在服务器交换芯片、车载工控模块、小型激光驱动板这类需要一定风压的散热场景里。设计思路上，这款结构完全围绕量产实物的装配逻辑做还原，外框采用一体式的方形注塑结构，四个边角做了小尺寸的圆角过渡，避免安装时锐角划手或者划破绝缘线材，外框的内侧做了贴合扇叶旋转轨迹的圆弧导流面，能减少扇叶边缘和框体之间的气流泄露，提升扇叶做功的效率；扇叶和中心轮毂的连接位置做了平滑的过渡加强筋，既保证了扇叶高速旋转时的结构强度，不会因为长期运转出现叶片形变抖动，也能减少叶根位置的气流紊流，降低运转时的气动噪音。

　　需要明确的是，这个结构还原的是风扇的实体外形与装配尺寸，做散热模拟、设备结构干涉检查的时候，可以直接导入结构做装配校验，确认风扇和周边电容、接线端子、结构件之间的安全间隙，避免实际生产组装时出现零件碰撞的问题，但这个结构不包含内部的电机绕组、驱动电路板细节，也不附带表面印刷的纹理标识，不能直接用来做3D打印的成品风扇生产，毕竟实际量产的风扇涉及到动平衡校准、电机参数匹配、轴承选型等一系列工艺环节，单纯的外形结构无法满足量产功能要求。

　　在实际的设备结构设计工作中，这类精准还原外形尺寸的风扇模型用处很广，做紧凑型设备的内部布局时，可以提前把风扇模型导入装配体，规划气流的走向，确认进风口、出风口的位置是否合理，有没有结构件挡住风道；做散热仿真分析的时候，也能基于这个模型的扇叶、外框尺寸，划分流体网格，模拟不同转速下的风量、风压表现，提前评估散热方案是否能满足器件的热耗散需求，不用等实物打样回来再发现风道设计有问题，能大幅缩短产品的研发迭代周期。另外这款风扇的外框侧面预留了标准的出线槽位置，不管是走侧边出线还是背面出线的接线方式，都能在结构设计时提前预留线材的走线路径，避免线材和扇叶发生干涉，也能方便组装时的线材固定，减少生产环节的理线工作量。对于经常做小型电子设备、工控硬件结构设计的工程师来说，这类符合通用安装标准的风扇模型，能减少很多重复建模的工作量，不用每次选型同规格风扇都重新测绘尺寸，直接调用就能完成布局校验，把更多精力放在散热风道优化、整体结构合理性的调整上。
