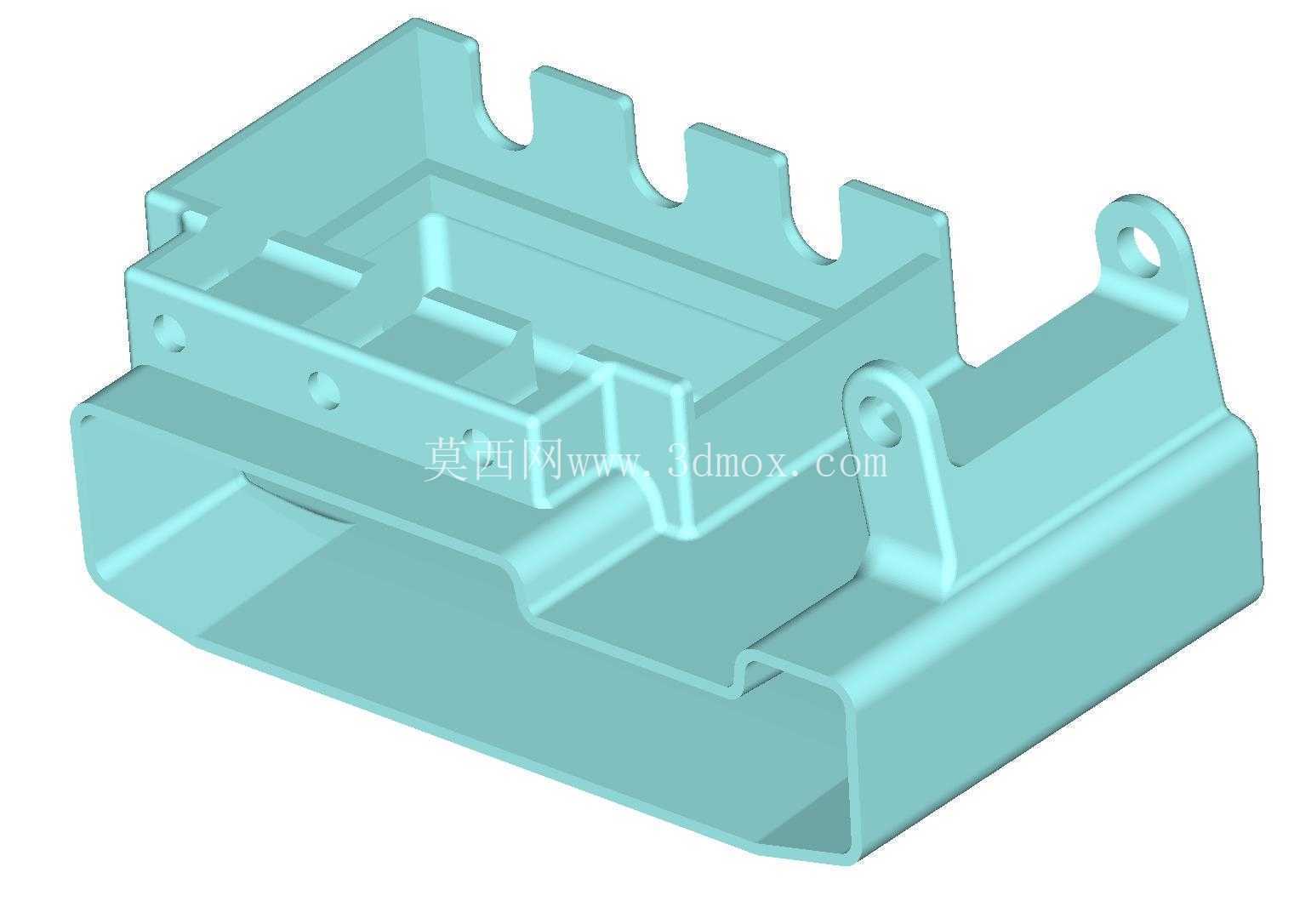

适配HP加速外壳的Tesla显卡紧凑型风扇护罩

　　在桌面级eGPU改装、工作站计算卡加装的实际场景中，不少用户会遇到标准公版计算卡散热组件与第三方HP Accelerator shell机箱空间不匹配的问题，尤其是Nvidia Tesla系列K80、M40、P40这类无主动散热的被动式计算卡，加装散热风扇时如果没有适配的护罩结构，很容易出现风扇移位、风道漏风、线缆干涉甚至扇叶剐蹭板卡元件的故障，直接影响计算卡长时间高负载运行的散热稳定性。

　　这款风扇护罩的设计完全围绕HP Accelerator shell eGPU机箱的内部安装边界展开，整体采用紧凑化的钣金弯折类结构思路，没有多余的外凸冗余结构，所有安装点位都对应BFB1012型鼓风机的固定孔位与机箱内部的卡装位置，护罩侧边的缺口结构完全避让计算卡的供电接口、输出金手指以及板载电容元件，不会出现安装后干涉板卡插拔、遮挡供电接口的问题。从结构功能来看，护罩主体形成半包围的风道腔体，能够将BFB1012鼓风机吹出的气流完全导向计算卡的散热鳍片区域，避免气流从侧边散逸，大幅提升有限空间内的散热效率，护罩上预留的两个带孔安装耳分别对应机箱内部的固定柱与风扇自身的锁付点位，安装时不需要额外对机箱或者板卡进行打孔改装，直接对齐孔位使用标准紧固件即可完成固定。

　　护罩的侧壁高度经过反复校核，既能够完全覆盖鼓风机的出风侧高度，保证风道密封效果，又不会超出HP Accelerator shell机箱的内部净高限制，合上机箱外壳时不会出现护罩顶到外壳内壁的情况，护罩边缘的几处U型缺口是专门为计算卡的散热鳍片固定卡扣、板卡加强筋预留的避让位，安装时可以直接顺着缺口对位，不需要反复调整护罩角度。针对3D打印制作的场景，整个护罩结构没有大跨度的悬空结构，仅在安装耳位置需要少量支撑材料，使用常规PLA线材打印时，采用0.6mm喷嘴、0.3mm层高的参数即可获得足够的结构强度，打印完成后去除支撑的工作量很小，不需要额外做打磨、攻丝等后处理，安装孔的尺寸已经预留了打印件的收缩余量，直接使用对应规格的螺丝即可顺利锁付，不会出现孔位偏小拧不进螺丝或者孔位偏大固定松动的问题。

　　在实际装机测试中，这款护罩适配的BFB1012鼓风机能够在护罩的导流下将气流集中吹过计算卡的核心散热区域，相比无护罩直接固定风扇的安装方式，计算卡满负载运行时的核心温度能够降低8到12摄氏度，同时因为护罩完全覆盖了风扇的扇叶边缘，也避免了装机过程中手指或者线缆误触转动扇叶造成的硬件损坏与安全隐患。护罩的底部折边结构能够卡在计算卡PCB板的边缘，进一步限制护罩的横向位移，即使设备出现搬运、晃动的情况，护罩也不会出现移位偏移，长期使用的结构稳定性足够满足工作站、改装eGPU设备的使用需求。
