研华5插槽工控机SBC背板结构设计

　　在工业控制计算机的硬件架构搭建环节，背板作为连接各类功能板卡、承载信号与供电传输的核心载体，其结构设计合理性直接决定整台设备的运行稳定性与扩展兼容性。本次涉及的这款5插槽规格SBC背板，主要适配标准5槽位工控机箱使用，是紧凑型工业控制设备搭建时常用的互联部件。

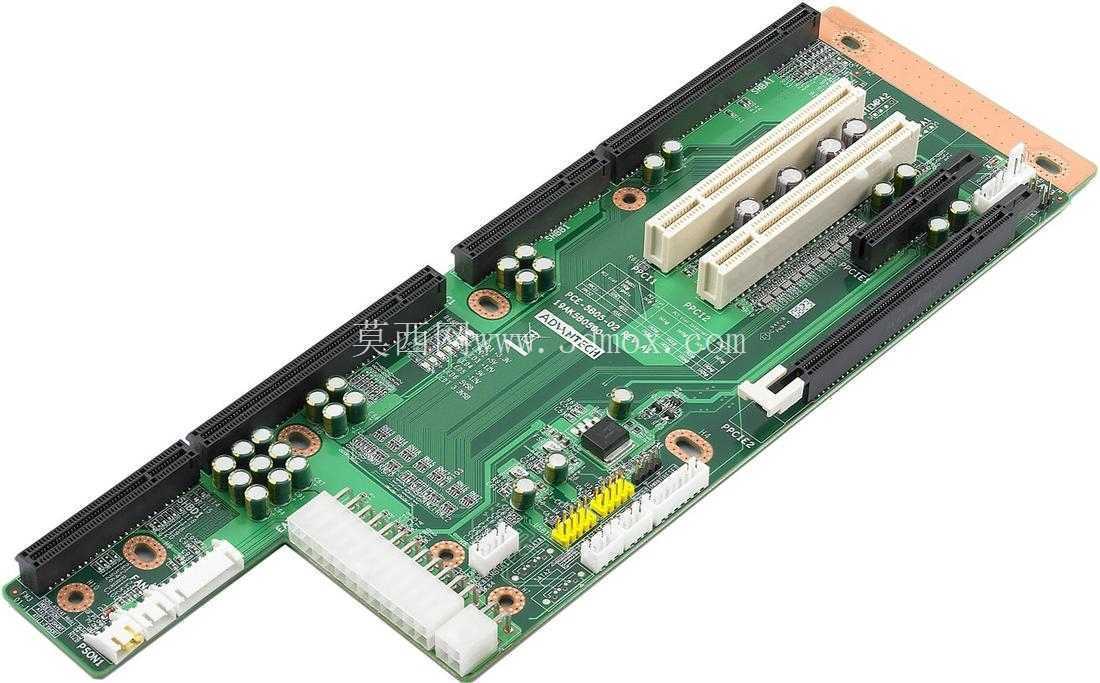

　　从实际应用场景来看，这类背板多部署在工业现场的嵌入式控制机柜、小型设备控制站、产线边缘计算节点中，这类场景往往对设备的扩展槽位数量有明确要求，既不需要过多冗余槽位造成机箱空间浪费与成本抬升，又要覆盖常规工控场景所需的板卡接入需求。具体到槽位配置上，该背板集成1个PICMIG 1.3规格槽位，用于接入标准全长工控CPU主板，承担核心运算处理功能；搭配2个PCIe槽位，可接入高速采集卡、运动控制卡、工业网卡等对传输带宽有较高要求的功能板卡；同时设置2个32位PCI槽位，兼容传统的IO卡、串口卡、总线通讯卡等存量工控板卡，能够覆盖绝大多数中小型工控系统的板卡扩展需求，在设备升级改造场景中也能很好适配新旧板卡混用的情况。

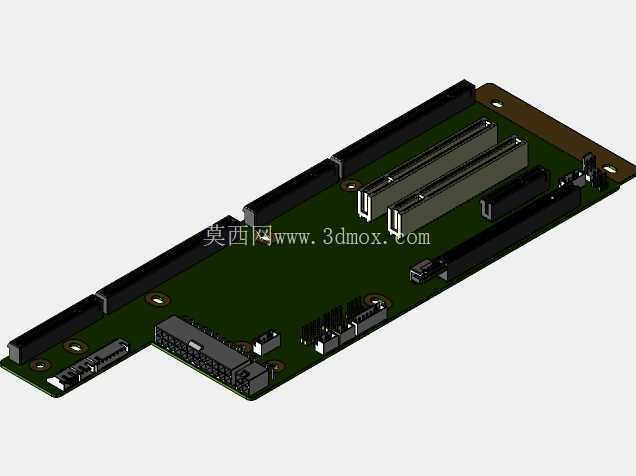

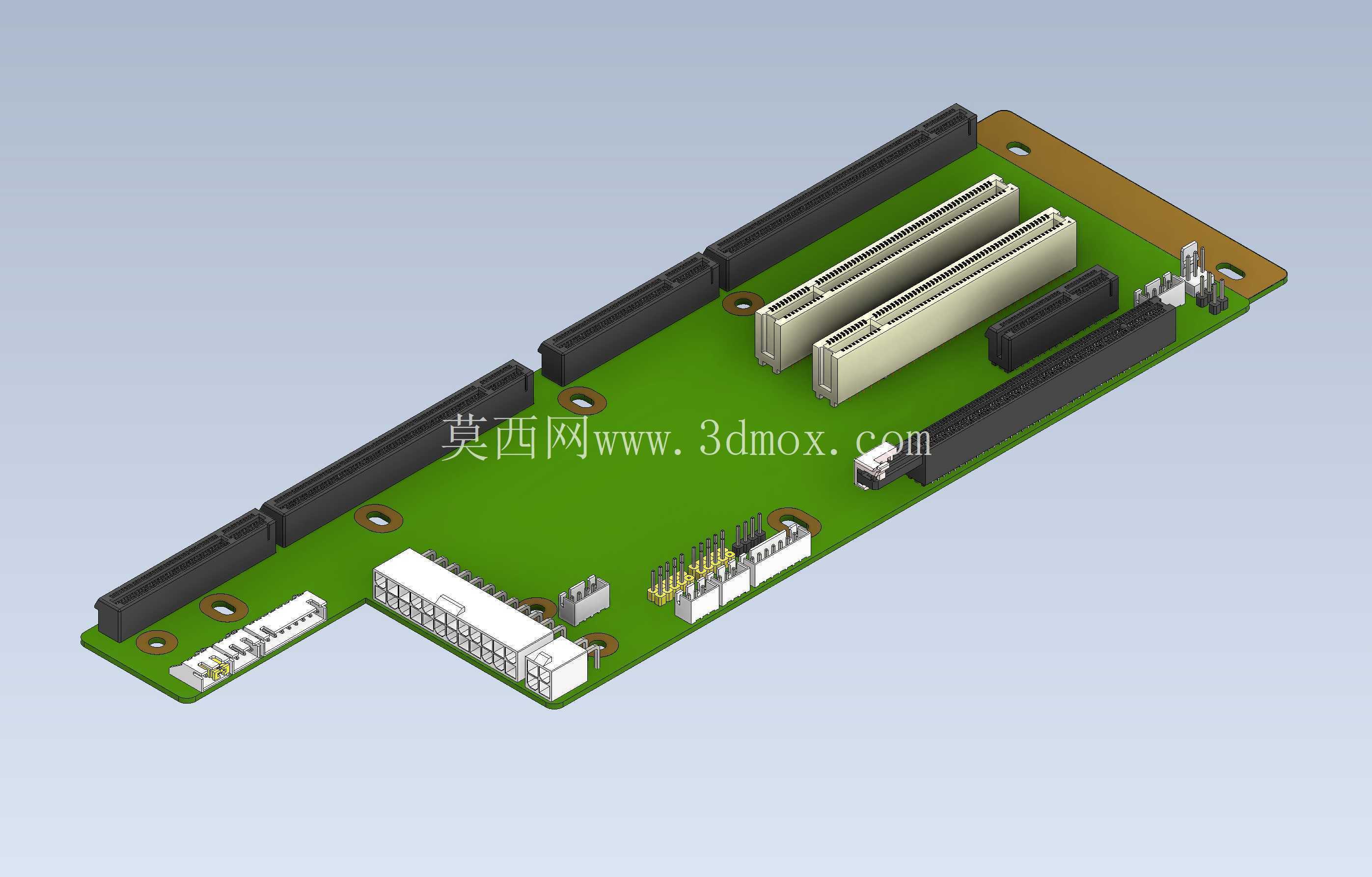

　　从结构设计思路来看，这款背板采用长条形不规则PCB轮廓设计，完全匹配5槽工控机箱的内部安装空间，PCB基材选用工业级厚铜板，保证多次插拔板卡时的结构强度，避免长期使用后出现板体变形导致的接触不良问题。板上所有插槽均采用工业级加高加固插座，插座两侧设置固定卡扣，板卡插入后可通过卡扣锁定，在工业现场存在振动、冲击的工况下，也能保证板卡与插槽连接可靠，不会出现松脱断连的情况。安装孔位完全遵循工控机箱的标准安装点位设计，孔位周边做露铜接地处理，背板固定到机箱后可实现可靠接地，提升整台设备的电磁抗干扰能力，适配工业现场复杂的电磁环境。

　　在安装边界与尺寸适配方面，这款背板的外轮廓完全贴合5槽机箱的后部安装位，边缘预留足够的安全间隙，不会与机箱侧壁、电源模块、散热风道产生结构干涉。板上的供电接插件、信号跳线接口均布置在板体靠近机箱走线侧的边缘位置，方便机箱内部的供电线束、信号线束连接，接插件选型采用带锁扣的工业级连接器，避免线束受拉扯时出现松脱。板上插槽的排布间距严格遵循PCI与PCIe的规范要求，相邻槽位之间预留足够的板卡厚度空间，即使插入带散热片的厚型功能板卡，也不会出现相邻板卡互相挤压、阻挡散热风道的问题。

　　从实际使用的可靠性设计角度，这款背板的走线布局做了针对性优化，高速PCIe信号走线做等长处理与阻抗控制，保证高速信号传输的完整性，避免出现信号丢包、传输错误的问题；供电线路做加宽铜箔处理，大电流供电路径上预留足够的载流余量，即使多块板卡同时满负载运行，也不会出现线路压降过大、供电不稳的情况。板体表面做三防涂覆处理可选配置，在多粉尘、高湿度的工业现场使用时，可提升背板的环境耐受能力，延长设备的无故障运行时间。对于结构设计人员而言，在做紧凑型工控机箱的内部布局设计时，可直接参考该背板的安装孔位、槽位位置、接插件布局来规划机箱内部的空间分配，提前预留板卡插拔的操作空间、散热风道的走向，避免后期装配时出现结构干涉问题；对于设备选型人员来说，这款背板的槽位配置能够覆盖常规小型工控系统的扩展需求，不需要为冗余槽位支付额外成本，同时兼容传统PCI板卡与新型PCIe板卡，能够很好平衡设备成本与功能扩展性，适合在中小型工业控制设备、产线控制节点、嵌入式监测设备中使用。
