NRF24L01直插封装无线收发模块结构设计

　　在短距离无线数据传输的各类嵌入式项目里，这类直插封装的2.4G射频收发模块是极为常用的核心通讯部件，不管是工业现场的小型传感节点组网、消费电子类的遥控装置，还是创客类DIY项目里的设备间数据交互，都能看到它的应用身影。做这个模块的三维结构设计时，首先要兼顾实际生产焊接的便利性与后期调试拆装的需求，直插式的引脚设计本身就是为了适配通用面包板、标准2.54mm间距排针母座的安装场景，不需要额外做贴片焊接的工装，不管是手工打样焊接还是小批量试产都能快速完成装配。

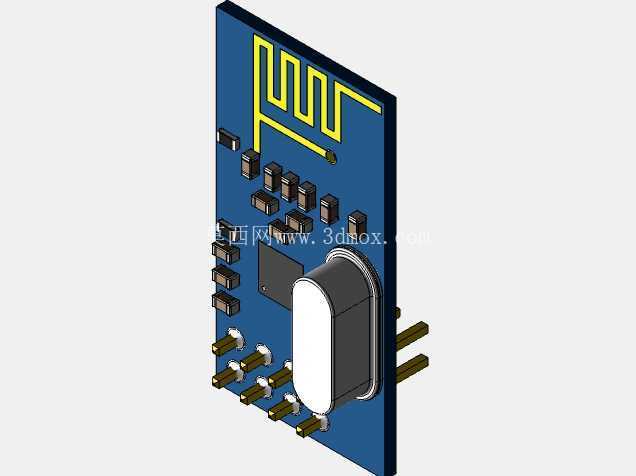

　　从结构布局来看，板载的PCB采用标准FR-4基材，板型做了规整的矩形切边，四个角预留了轻微的倒角避免安装时刮擦周边器件，板上的元件排布完全遵循射频电路的设计规范：蛇形的PCB板载天线布置在板端最外侧，周围预留了足够的净空区域，避免周边金属元件对射频信号造成遮挡干扰，这部分的结构建模时特意还原了天线的走线宽度与间距，和实际生产的PCB参数保持一致，方便做结构仿真时评估信号遮挡情况。板载的晶振元件紧贴射频芯片布置，缩短高频信号的走线长度，减少信号传输过程中的衰减与干扰，晶振的金属屏蔽外壳在建模时还原了其实际的壁厚与引脚折弯角度，能准确体现装配后的实际高度，避免在整机结构设计时出现元件干涉。

　　引脚部分采用标准2.54mm间距的直插排针，排针的长度、直径都按照通用直插元件的标准尺寸建模，安装时可以直接插入标准DIP插座或者面包板，排针的伸出长度既保证了焊接时的焊锡浸润空间，也不会因为过长导致安装后与底部电路板出现短路风险。板上的阻容元件全部按照0805封装的实际尺寸建模，排布时避开了螺丝安装孔与结构受力位置，每个元件的焊盘大小、位置都和实际生产的PCB封装完全匹配，做整机装配校验时可以直接导入这个模型检查元件与外壳、周边结构件的间隙，不需要反复调整结构尺寸。

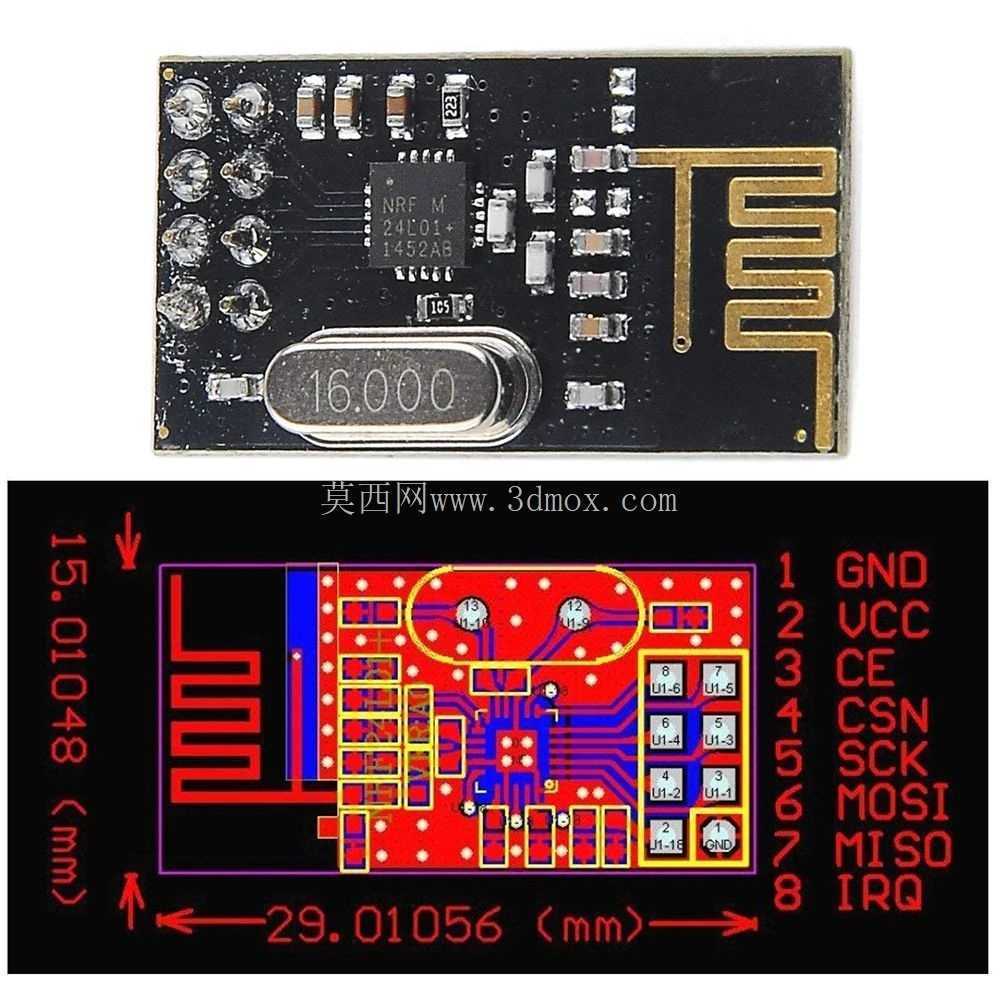

　　实际应用中，这类模块通常会直接插在主控电路板的排母上，或者通过排针引出接线安装在设备内部的空旷位置，建模时特意标注了模块的整体外形边界：总宽度、长度以及最高元件（晶振屏蔽罩）的顶面高度，方便结构设计师在设计设备外壳时预留足够的安装空间，尤其是天线区域的净空要求，在模型里可以直观看到天线的位置与朝向，设计外壳时可以在对应位置避开金属遮挡，保证射频信号的传输稳定性。

　　从设计思路上来说，这个模型没有做多余的结构简化，所有板载元件的外形、位置都按照实物1:1还原，不管是用来做整机的结构装配干涉检查，还是用来做产品展示的渲染图，都能直接使用。直插封装的设计本身就降低了模块的使用门槛，不需要专用的贴片焊接设备，普通电子爱好者或者小批量生产的车间都能快速完成装配，建模时也考虑到了这一点，排针部分做了独立的实体建模，可以根据实际需求调整排针的长度或者更换为弯针结构，适配不同的安装场景。比如在一些内部空间紧凑的设备里，可以将直排针更换为90度弯针，让模块平行于主控板安装，减少竖直方向的空间占用，这个模型的结构预留了足够的修改空间，不需要重新绘制整个板级结构。

　　另外，板上的芯片封装、丝印位置也都做了还原，虽然结构设计不需要关注丝印内容，但准确的丝印位置可以帮助生产时核对元件贴装位置，避免出现元件贴反的问题。模块的整体厚度控制在合理范围内，除了晶振部分稍高之外，其余阻容元件的高度都保持一致，安装时不会出现局部凸起导致的装配问题。在做结构强度校核时，PCB板的厚度按照常规1.6mm的FR-4板参数设置，排针的固定强度可以满足日常插拔的受力需求，不会因为多次插拔导致焊盘脱落。

　　在工业传感节点的应用场景里，这类模块通常会和传感器、低功耗主控芯片搭配，组成电池供电的无线采集节点，模块的低功耗特性配合合理的结构安装位置，可以实现长达数年的电池续航，这个模型的准确尺寸可以帮助设计师将节点外壳做的尽可能紧凑，同时保证天线区域没有金属遮挡，让信号传输距离达到设计指标。在遥控类应用里，模块安装在遥控手柄与接收端，准确的结构模型可以帮助设计师将模块布置在手柄的最佳信号位置，避免手柄内部的电池、金属结构件遮挡信号，导致遥控距离缩短或者信号不稳定。
