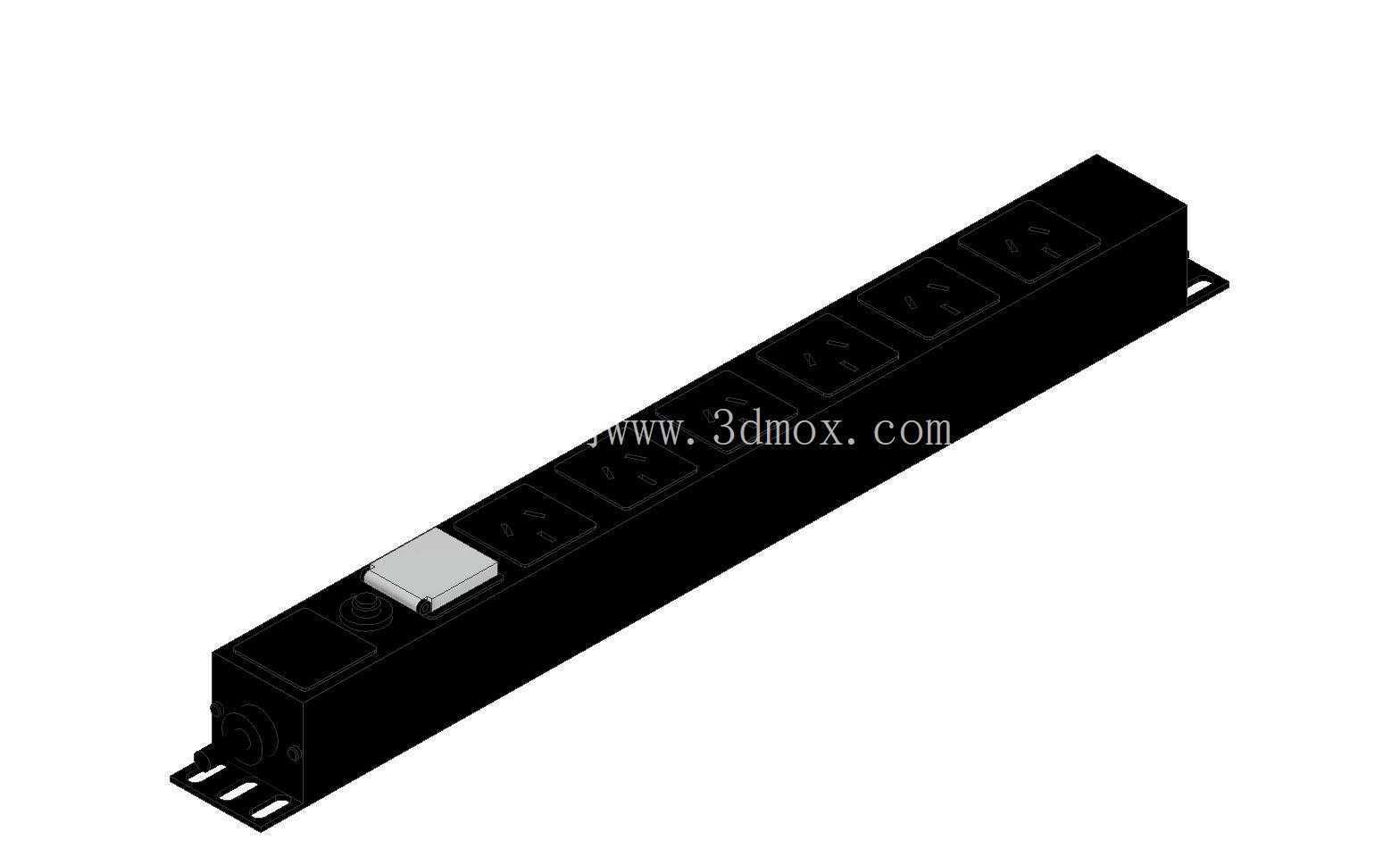

带开关卧式1RU机架式六路10A电源分配单元

　　在标准19英寸服务器机柜、网络机柜的配电场景中，机架式PDU是承担末端配电转换的核心部件，这款卧式1RU规格的带开关六路输出配电单元，正是针对标准机柜高密度安装场景开发的末端配电产品，适配澳规SAA 10A输入制式，可满足机柜内交换机、服务器、工控模块、小型监测设备等多台用电设备的取电需求。从实际安装边界来看，产品严格遵循1RU机架安装高度规范，整体高度控制在44.45mm以内，长度适配标准19英寸机柜立柱安装孔距，两端预留带安装孔的固定耳，可直接通过螺丝固定在机柜立柱的U位孔位上，无需额外转接支架，安装后不会占用相邻U位的设备安装空间，深度方向的尺寸控制也充分考虑了机柜后部理线空间的预留，不会与后部走线架、理线器产生干涉。

　　产品输入端采用10A SAA规格的输入接口，适配澳标供电制式的输入线缆，输入端内置过流保护结构，前端配置的总控开关可实现整个PDU回路的一键通断控制，运维人员无需插拔输入线缆即可切断整排设备的供电，在设备调试、机柜检修时可快速完成断电操作，避免反复插拔线缆带来的接触件磨损问题。输出端共设置6路10A规格的GPO输出插座，每路插座的间距经过合理排布，即使相邻插座同时使用带较大外壳的电源插头，也不会出现插头互相干涉、无法同时插入的问题，单路10A的额定通流能力可满足绝大多数机柜内IT设备、工控模块的取电功率需求，整体回路的载流能力匹配输入端10A的额定规格，内部导电排采用一体化铜排结构，相比导线焊接的结构具备更低的接触电阻与更高的载流稳定性，长期满负载运行时的温升控制在安全阈值以内，可避免局部过热带来的安全隐患。

　　从结构设计思路来看，产品外壳采用高强度金属型材一体成型，表面做黑色哑光喷塑处理，既具备足够的结构强度，可承受安装过程中的外力冲击与长期使用过程中的结构形变，金属外壳也可实现良好的接地连续性，在出现漏电故障时可快速将故障电流导入接地回路，保障运维人员的操作安全。外壳上对应每个插座的位置都做了精准的开孔，插座模块与外壳开孔的配合间隙控制在合理范围内，既可以避免灰尘、杂物从缝隙进入壳体内部，也不会出现插座模块卡滞、插拔不畅的问题。总控开关设置在壳体靠近输入端的一侧，开关操作按钮突出壳体表面的高度经过优化，既方便运维人员手指按压操作，也不会因为突出过高在机柜理线、设备挪动时被线缆意外刮碰导致误断电。

　　在实际工程应用中，这类1RU规格的卧式PDU通常安装在机柜后部的立柱上，靠近设备供电线进线的一侧，可大幅缩短设备电源线的走线长度，减少机柜内杂乱的走线堆积，配合理线架使用时可让机柜后部的布线更加规整，降低运维过程中线缆误碰、拉扯导致的接触不良故障。相比普通民用插排，这款机架式PDU的结构强度、载流稳定性、安装适配性都针对机柜使用场景做了专门优化，可满足7*24小时连续运行的机房使用要求，内部导电连接部位全部采用防松结构设计，在机房设备运行产生的持续微振动环境下，也不会出现连接端子松动、接触电阻升高的问题。产品的接地回路采用独立的导电结构连接所有输出插座的接地端与输入接地端，接地电阻满足低压配电设备的安全规范要求，可有效保障用电设备与操作人员的安全。在三维建模过程中，这款模型完整还原了产品的安装孔位、插座排布、开关位置、壳体外形细节，可直接用于机柜布局的三维干涉检查、配电方案的可视化展示，结构设计人员在做机柜整体布局设计时，可直接调用该模型验证PDU与周边设备、理线部件的空间间隙，提前排查安装干涉问题，减少实际安装过程中的现场整改工作量。
