树莓派相机可调式桌面固定支架

　　在嵌入式视觉开发、桌面级图像采集、小型光学实验调试场景中，树莓派相机模块的固定姿态调整一直是容易被忽略却直接影响采集效率的环节。常规的固定方式多采用胶粘、扎带绑定或者简易L型支架，一旦需要调整拍摄角度、平移拍摄位置，就要反复拆装重新固定，不仅调试效率低，反复拆装还容易磨损相机模块的PCB板边缘，甚至拉扯FPC排线导致接触不良。这款凸轮结构的桌面支架，正是针对这类小型嵌入式相机的桌面固定需求设计，核心解决的就是快速姿态调整与稳定固定的平衡问题。

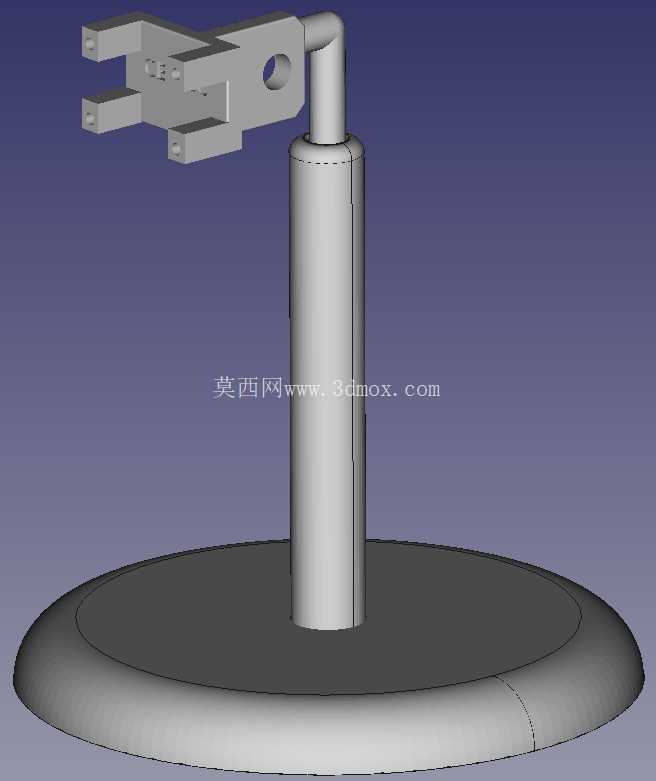

　　从功能实现逻辑来看，支架分为两个核心组成部分，一部分是与桌面接触的立柱支撑底座，另一部分是用于固定树莓派相机模块的安装背板。支撑底座采用柱式结构，底部为平面接触设计，放置在平整桌面时可依靠自身结构重量保持稳定，不需要额外打孔或者粘贴固定，挪动位置时直接拿起即可，不会在桌面残留胶痕或者固定孔位。立柱部分与相机安装背板之间采用凸轮联动结构，区别于传统的螺栓锁紧角度调节方式，凸轮结构不需要借助额外工具，只需要手动扳动凸轮手柄，就可以解锁安装背板的转动自由度，调整到需要的倾斜角度后，松开手柄即可依靠凸轮的自锁特性保持角度固定，整个调节过程单手即可完成，在需要频繁调整拍摄角度的调试场景下，能大幅减少操作步骤。

　　安装背板的设计充分匹配树莓派相机模块的安装孔位，四个角位预留的固定凸台带有对应尺寸的安装孔，安装时只需要将相机模块对准凸台孔位，用对应规格的螺丝锁紧即可，凸台的高度刚好预留出FPC排线的出线空间，不会出现安装后排线被挤压弯折的问题。背板上的加强筋结构在不增加整体壁厚的前提下提升了背板的结构刚性，即使长时间固定大角度倾斜姿态，也不会出现背板变形导致的相机下垂偏移问题。除了倾斜角度调节之外，支架还支持相机模块的水平平移调整，安装背板与立柱的连接部位预留了滑动行程，解锁凸轮后不仅可以转动角度，还可以沿着水平方向调整相机的前后位置，调整范围覆盖常规桌面拍摄需要的取景距离微调需求，不需要整体挪动支架就能完成取景范围的微调。

　　从安装边界尺寸来看，支架整体占用桌面面积极小，底座直径仅相当于常规矿泉水瓶的瓶身直径，即使在摆满开发板、调试工具的紧凑工作台上，也不会占用过多操作空间。立柱的高度设置经过实际调试验证，安装相机后镜头中心高度刚好匹配常规桌面实验件的拍摄高度，不需要额外垫高就能获得平视的拍摄角度，避免俯视或者仰视带来的图像畸变。凸轮调节结构的阻尼经过适配设计，既不会因为阻尼过小导致相机固定后自行下滑，也不会因为阻尼过大导致调节时需要施加过大的力度，带动支架整体移位。

　　在实际应用场景中，这款支架不仅可以用于树莓派相机的桌面固定，对于尺寸接近、安装孔位匹配的其他小型USB相机、工业微型相机，也同样适用。比如在做小型工件的外观缺陷检测实验时，可以通过支架快速调整相机的倾斜角度和平移位置，找到最合适的打光角度和拍摄距离；在做延时拍摄项目时，支架的自锁结构可以长时间保持相机姿态稳定，不会因为桌面轻微震动就出现角度偏移；在日常的开发调试过程中，不需要反复拆装相机，只需要拨动凸轮就能快速切换拍摄角度，适配不同的调试需求。

　　设计过程中充分考虑了3D打印制作的工艺特性，所有结构均采用无倒扣设计，不需要额外添加支撑结构就能完成打印制作，打印完成后只需要简单去除毛边，将凸轮轴与立柱、安装背板装配到一起即可使用，不需要额外采购标准件之外的复杂配件。整体结构没有冗余的装饰性设计，所有结构特征都服务于功能实现，受力部位的壁厚经过加强，非受力部位做了适当的镂空减重，在保证结构强度的同时尽可能减少制作材料的消耗。安装孔位的尺寸公差经过适配，既可以保证螺丝顺利拧入，也不会出现孔位过大导致的固定松动问题，即使是采用常规PLA材料打印，也能满足日常使用的强度需求，不会出现正常使用下的结构断裂问题。
