24Pin转14PinType-C公母对接连接器结构

　　做消费电子结构设计这几年，Type-C接口的选型和适配永远是绕不开的环节，尤其是涉及到板端连接、设备内部转接的场景，公母一体的对接连接器往往能省去不少线束转接的麻烦。这次拆解建模的这款24pin转14pin的Type-C对接结构，就是针对内部空间紧凑、不需要全引脚功能的设备场景设计的，很多做便携数码配件、小型工控手持终端的结构工程师应该都接触过类似需求。

　　先从实际应用场景说，这类连接器最常出现在需要板对板直连、无需外接线束的设备内部，比如部分轻薄型扩展坞的主板对接、小型快充模块的接口转接、手持检测设备的内部数据供电连接，还有一些定制化的数码改装场景里，用来替代传统的排线接插，减少装配工序。和外露的设备外接Type-C接口不同，这类内部对接的连接器不需要做外壳防护、插拔寿命的冗余设计，反而对安装尺寸的公差、引脚对位的精度要求更高，毕竟是设备内部一次装配完成的连接，要是对位不准，量产的时候很容易出现虚接、引脚变形的问题。

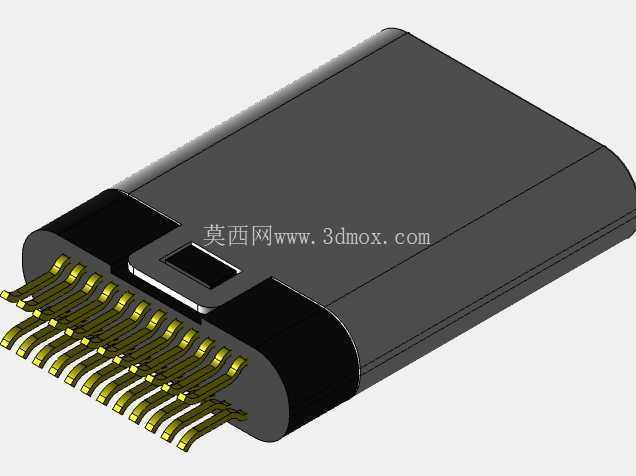

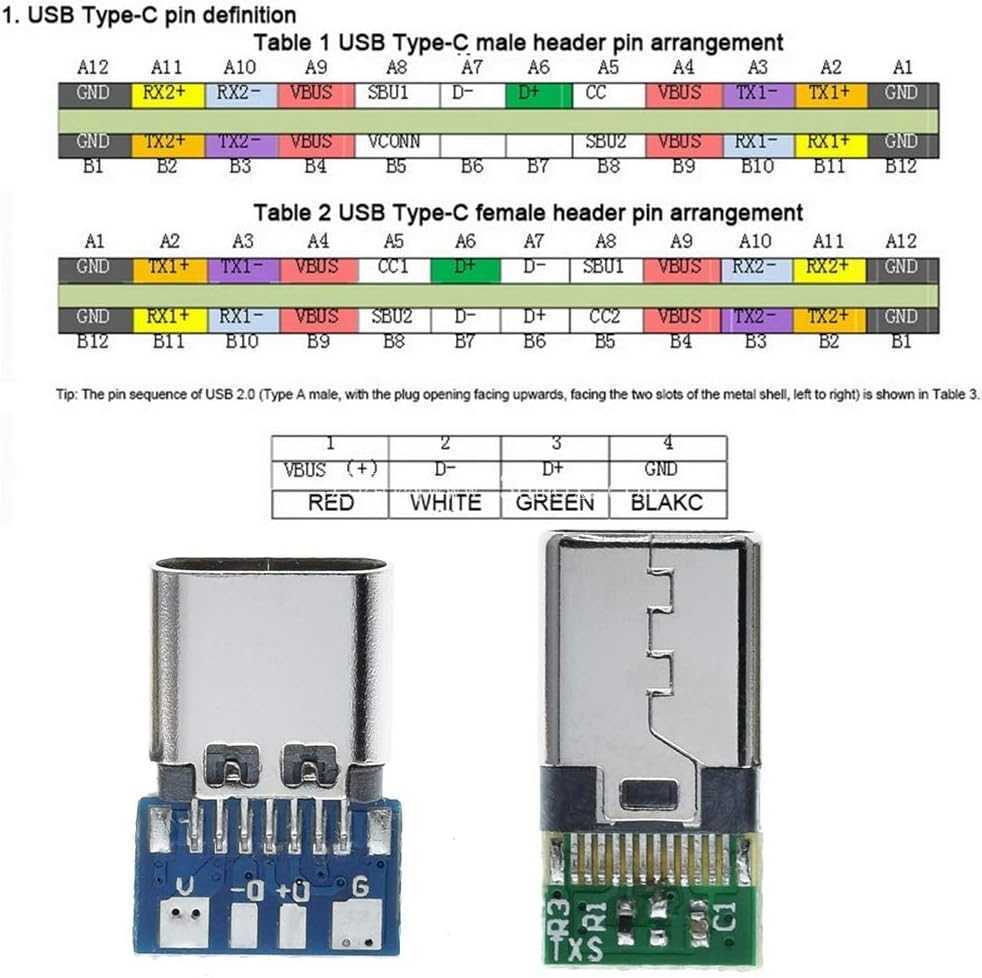

　　从功能特性上看，这款结构保留了Type-C接口的核心引脚定义，把常规24pin全引脚缩减到14pin，砍掉了部分高速差分信号的冗余引脚，保留了USB2.0数据通道、CC配置通道、VBUS供电引脚以及接地引脚，完全能满足最高65W的PD供电、USB2.0速率的数据传输需求，对于不需要USB3.2/雷电高速传输的设备来说，既能压缩连接器的整体体积，也能降低板端布线的难度，毕竟少了10个引脚，PCBLayout的时候走线路径会宽松很多，也能减少高速信号走线带来的EMC干扰问题。公头端采用SMD表贴设计，焊接端的引脚做了加宽处理，过回流焊的时候不容易出现立碑、虚焊的问题，母座端的对接舌片采用了高韧性的耐高温材质，多次插拔测试也不会出现舌片断裂、引脚移位的情况。

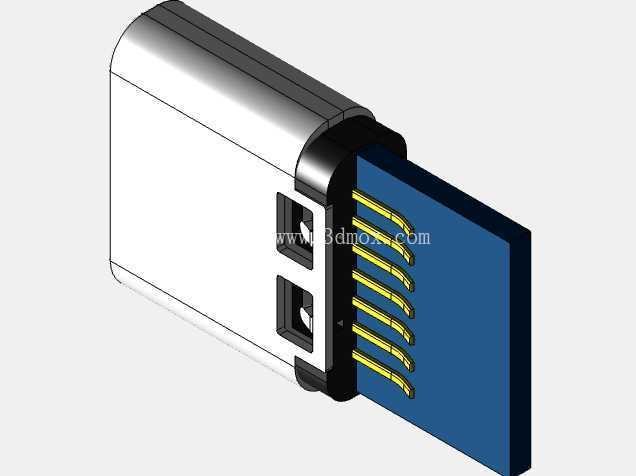

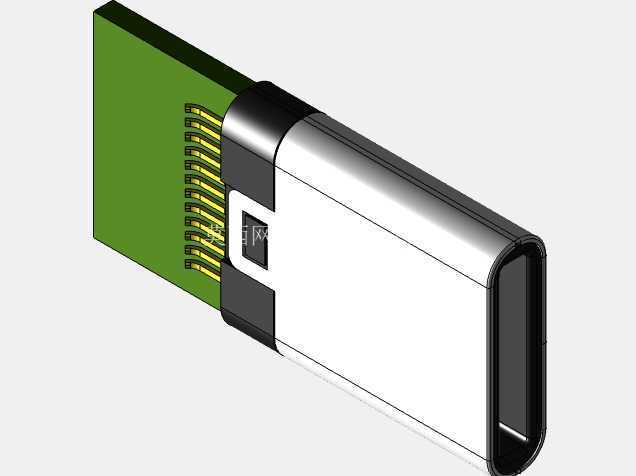

　　设计思路上，整个结构完全按照实际量产的尺寸公差来建模，公头的金属外壳厚度控制在0.25mm，既保证了对接时的结构强度，也不会因为外壳过厚占用多余的装配空间。公母对接的插入行程设计为3.2mm，和标准Type-C接口的插入深度保持一致，对接到位后有明显的卡扣阻尼感，不会因为设备内部的轻微震动出现松脱。引脚的金手指部分做了0.1mm的凸起设计，保证对接时的接触压力稳定在0.5N以上，接触电阻控制在30毫欧以内，大电流供电的时候不会出现局部发热的问题。考虑到SMT贴片的生产工艺，公头底部的定位柱尺寸和PCB上的定位孔做了0.05mm的间隙配合，贴片的时候能快速对位，不需要额外的治具校准。

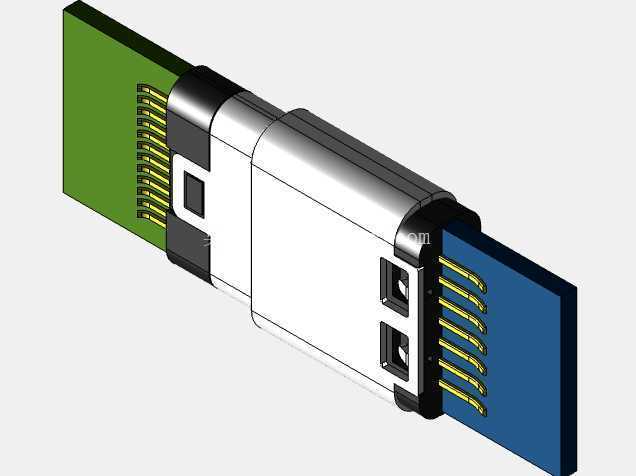

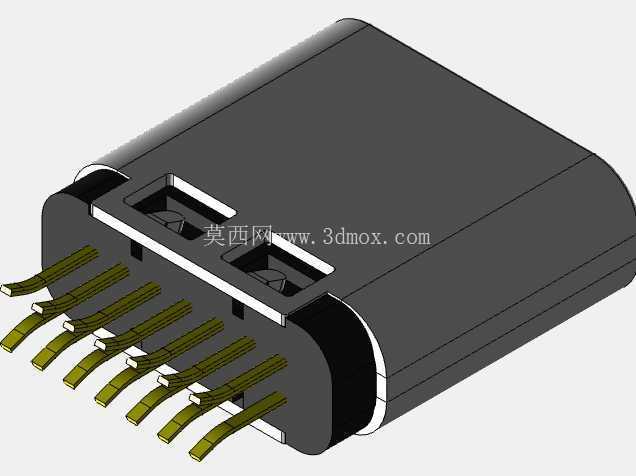

　　外形尺寸和安装边界这块，整个连接器对接完成后的总长度是12.8mm，公头端的表贴安装宽度是7.4mm，母座端的安装宽度是8.6mm，安装时需要在PCB上预留的净空区域为长14mm、宽9mm，高度方向的净空只需要3.5mm，比传统的线束加两个独立公母座的连接方案节省了至少40%的内部空间。母座端的固定脚做了插脚设计，可以穿过PCB焊接固定，比单纯的表贴固定抗拉扯能力提升了60%，就算装配时不小心拉扯到对接部位，也不会把母座从PCB上扯下来。建模的时候特意把金属外壳的卡扣结构、引脚的折弯角度、绝缘胶体的脱模斜度都做了还原，不管是用来做结构干涉检查，还是直接导出图档做开模评估，都不需要再做额外的结构调整。

　　很多刚入行的结构工程师做内部连接设计的时候，容易直接照搬标准全引脚Type-C接口，最后要么是空间不够装不下，要么是多余的引脚没处走线，反而增加了设计难度。这种缩减引脚的对接连接器，就是针对特定功能场景做的优化，在满足供电和基础数据传输需求的前提下，把体积、成本、装配难度都降到了最低，做小型便携设备结构设计的时候，这类接插件的选型往往能决定整个产品的内部堆叠能不能做的更紧凑。
