刀轴多工位自动焊接生产线结构设计

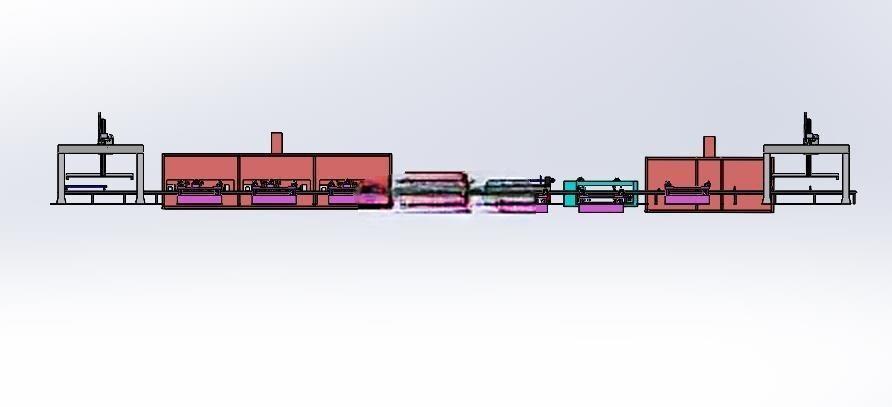

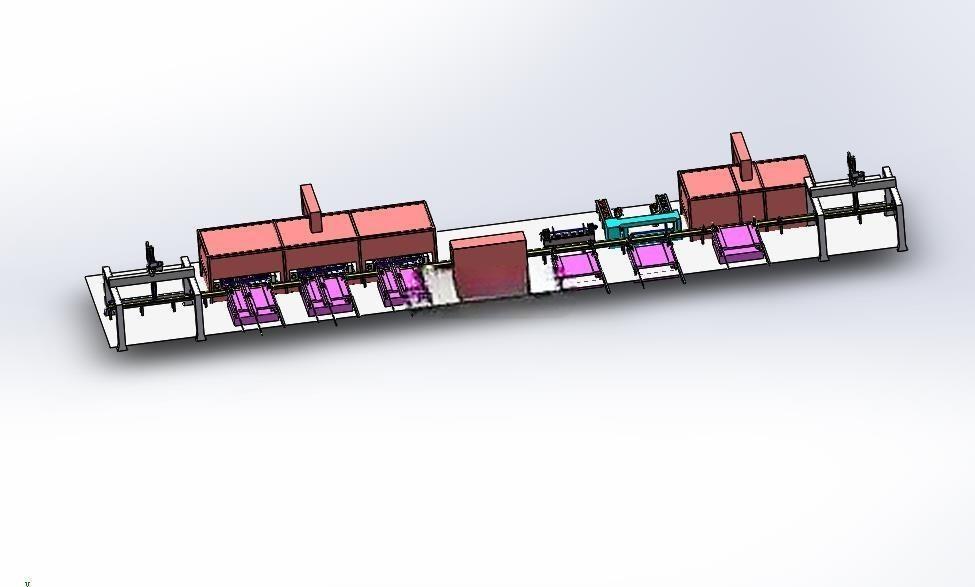

　　这套刀轴自动焊接生产线，主要面向五金刀剪、园林工具、小型传动轴类零件的规模化焊接加工场景，适配刀具与轴体的圆周环缝、定位点焊类焊接工序，替代传统人工上下料、单台焊机逐件加工的低效作业模式，解决人工焊接一致性差、工位间转运耗时、高危焊接工位人员职业伤害等实际生产痛点。从产线整体布局来看，采用直线贯通式排布，进料端与出料端分别配置桁架式机械手完成工件的自动取放，中间段按工序拆分多组焊接工位，各工位之间通过同步输送机构完成工件的节拍式流转，整线长度可根据车间实际可用场地做模块化增减，单段工位模块的安装基准统一采用标准铝型材框架搭配钢板焊接底座，底座预留M16规格的地脚安装孔，可直接固定在硬化处理的车间地面上，无需额外做复杂的预埋基础，设备侧边预留600mm宽度的维护通道，满足日常焊枪更换、电极修磨、线路检修的操作空间需求。

　　设计阶段优先考虑了多工件兼容的适配性，每个焊接工位的夹具采用快换式结构设计，不同规格的刀轴工件仅需更换对应的定位套与夹紧压块，即可在15分钟内完成整线的产品换型，无需对输送线高度、焊枪初始位置做大幅调整，适配小批量多品种的刀轴类产品加工需求。产线的安全防护设计覆盖全作业区域，焊接工位外侧设置可快速拆装的遮光防护板，避免焊接弧光对周边作业人员造成视力损伤，每个工位的夹具夹紧位置都配置到位检测传感器，只有当工件完全定位夹紧、防护板闭合到位后，焊接电源才会启动输出，配合机械手区域的安全光栅，一旦人员误入作业区间，整线会立即触发急停，避免机械伤害与焊接安全事故。

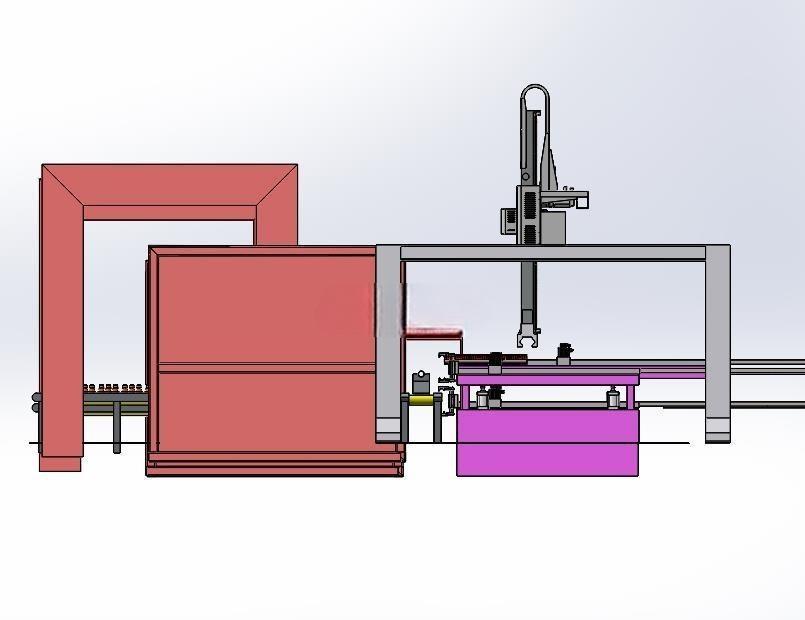

　　从功能实现逻辑来看，进料端机械手通过真空吸盘搭配气动夹爪的组合末端执行器，可同时完成待焊刀身与轴体的上料，将工件精准放置到输送线的定位载具上，载具随输送线依次进入预定位工位、初焊工位、满焊工位、冷却工位、焊后检测工位，初焊工位先完成刀身与轴体的3个定位点焊接，避免工件流转过程中出现位置偏移，满焊工位配置两把可多角度调整的焊枪，可同步完成刀轴两侧环缝的连续焊接，相比单焊枪作业效率提升一倍以上，冷却工位通过轴流风机对焊后工件做快速风冷，避免高温工件烫伤后续取料人员，检测工位配置简单的位置传感器，排查是否存在漏焊、工件移位的不良品，最后由出料端机械手将成品码放到物料周转箱内。

　　整线的节拍设计按单工位12秒作业时长配置，满负荷运行下每小时可完成280-300件刀轴的焊接加工，相比传统人工作业模式，可减少70%的一线作业人员配置，同时焊接参数由控制系统统一管控，电流、电压、焊接速度、焊枪摆动幅度都可按预设参数执行，避免人工焊接时因为操作习惯差异导致的焊道不均匀、虚焊、焊穿等质量问题，成品焊接合格率可稳定在98%以上。结构设计过程中，针对焊接工位的焊渣飞溅问题，所有输送线的滑动导轨面都配置了可伸缩的不锈钢防护帘，避免焊渣落到导轨面上导致滑块卡滞、磨损加快，焊接电源与控制电柜统一布置在产线背部的独立支架上，与焊接作业区做隔热隔离，减少焊接高温对电气元件寿命的影响，气路与线路都采用拖链内置排布，避免线路外露被焊渣烫损，每个工位都设置了独立的手动操作按钮盒，方便调试阶段单独调整单个工位的夹具位置、焊枪角度，无需整线联动操作，降低设备调试的难度。产线的安装边界方面，整线标准配置的总宽度为1800mm，含两侧维护通道的总占地宽度为3000mm，进料端与出料端的机械手作业半径覆盖范围为1200mm，规划车间布局时需要在进料端预留1500mm的物料暂存区，出料端预留同等大小的成品暂存区，设备顶部距离车间顶棚需要预留至少800mm的空间，满足排烟管道的安装需求，可直接配套车间的集中焊烟净化系统，将每个焊接工位产生的焊烟统一抽排处理，改善车间作业环境。
