这套风冷式变压器整机结构,面向工业供配电、车间动力负载、成套电气柜配套以及中小型设备电源变换场景,区别于全密封油浸式变压器的布局思路,整机采用敞开式风道配合外部防护挡板的形式,在保证绕组与铁芯散热效率的同时,兼顾车间多尘环境下的基础防护能力。从实际使用工况来看,这类风冷变压器常布置在生产线旁的电气区间、厂房二层设备平台或者成套机组内部,不需要单独设置油池与防渗漏围堰,安装运维的门槛更低,也不存在绝缘油泄漏带来的消防隐患,适合负载波动相对频繁、对设备连续运行时长要求较高的生产场景。

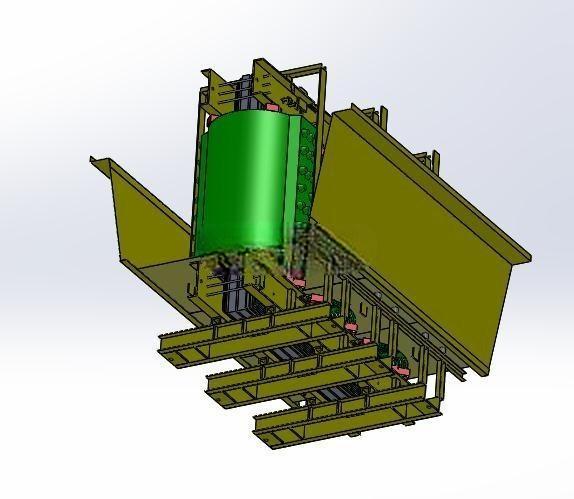

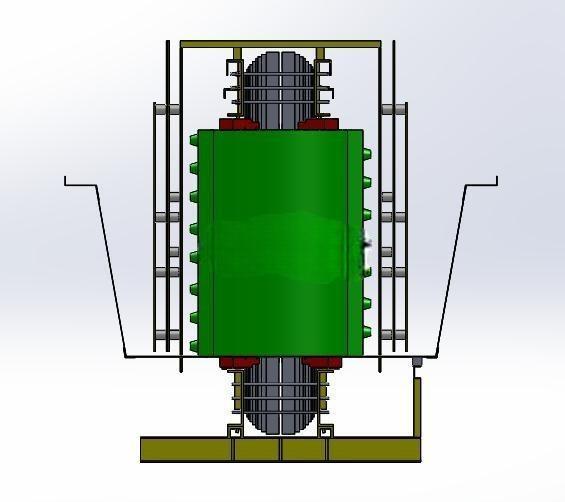

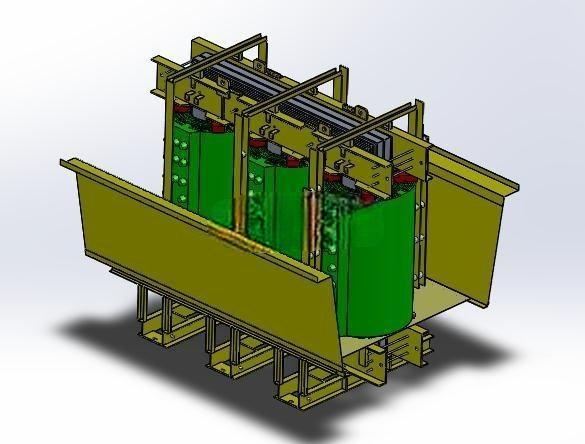

从结构组成来看,模型完整还原了变压器的核心功能部件与承载机架:中部绿色柱体为铁芯与绕组组合段,是实现电磁感应电压变换的核心区域,初级绕组、次级绕组沿铁芯柱分层排布,外部预留的接线位可对应不同输入输出电压等级;铁芯采用叠片式装配逻辑,夹件从两侧压紧叠片组,避免运行过程中因电磁振动产生叠片松动、异响加剧的问题。绕组外侧没有设置全封闭油箱,而是依靠空气对流带走负载运行产生的铜损与铁损热量,两侧倾斜布置的橄榄绿色挡板一方面构成风道导向结构,引导冷却气流沿绕组表面纵向流通,避免气流短路直排,另一方面也能阻挡车间内飞溅的切屑、喷淋水滴直接冲击绕组绝缘层,降低绝缘破损短路的风险。
底部承载机架采用型钢焊接框架结构,多根平行布置的承重梁沿变压器长度方向排布,框架上预留的安装孔位既可以直接通过膨胀螺栓固定在混凝土设备基础上,也可以搭配减震垫安装在移动机组的底座平台上。机架的分层设计把铁芯绕组的承重载荷均匀分散到各个支撑点,避免局部应力集中导致框架变形;机架下方预留的维护空间,方便操作人员在不停机拆解整机的情况下,定期检查绕组接线端子的紧固状态、清理风道缝隙堆积的粉尘。从安装边界维度考量,整机的长宽高比例适配常规工业电气室的门洞尺寸,两侧向外延伸的挡板边缘做了折边处理,既提升挡板自身的结构刚度,也消除了安装搬运过程中锐边划伤的风险;整机重心落在底部框架的中心区域,叉车转运时叉齿可直接伸入底部梁间隙,不需要额外制作专用吊具,短距离车间移位的操作效率更高。
设计层面上,这套结构优先平衡了散热性能与结构刚性:风冷变压器的持续输出能力直接受绕组工作温度制约,风道挡板的倾斜角度经过适配,让自然对流或者配套轴流风机的强制气流能够完整扫过绕组的整个发热面,避免出现局部散热死区导致绝缘层加速老化。两侧夹件与底部机架的连接位置设置了调节余量,在装配过程中可以微调铁芯组的水平度,保证叠片组压紧力均匀,降低空载运行的损耗与振动噪声。外露的结构件全部采用折弯焊接成型,钣金件的折弯圆角统一,既减少了应力集中开裂的隐患,也让整机外观点焊、拼接的工艺性更好,不需要复杂的曲面加工工序,普通钣金车间即可完成外协加工。
在选型适配阶段,结构工程师可以基于这套三维装配体核对现场安装空间:整机左右方向的挡板外沿为最大宽度边界,前后方向机架端部为进出线预留了接线操作距离,顶部留出的空间可按需加装顶部冷却风机或者温度检测元件,不需要大幅改动原有主体结构。绕组侧边预留的传感器安装位,可后续嵌入温度探头,实时监测铁芯与绕组的温升,联动冷却风机启停,在低负载时段降低风机运行的能耗与噪声。整套模型把电磁功能部件、散热导流结构、承载安装机架整合为统一装配体,没有冗余的装饰结构,所有钣金件、型材件的设计都面向实际加工与现场运维需求,可直接作为同容量风冷变压器结构设计、成套设备配套选型的参考参照,帮助设计人员快速完成安装干涉校验、风道布局优化与零部件拆分出图。
