基于UNIHIKER开发板的AI电子识别装置结构

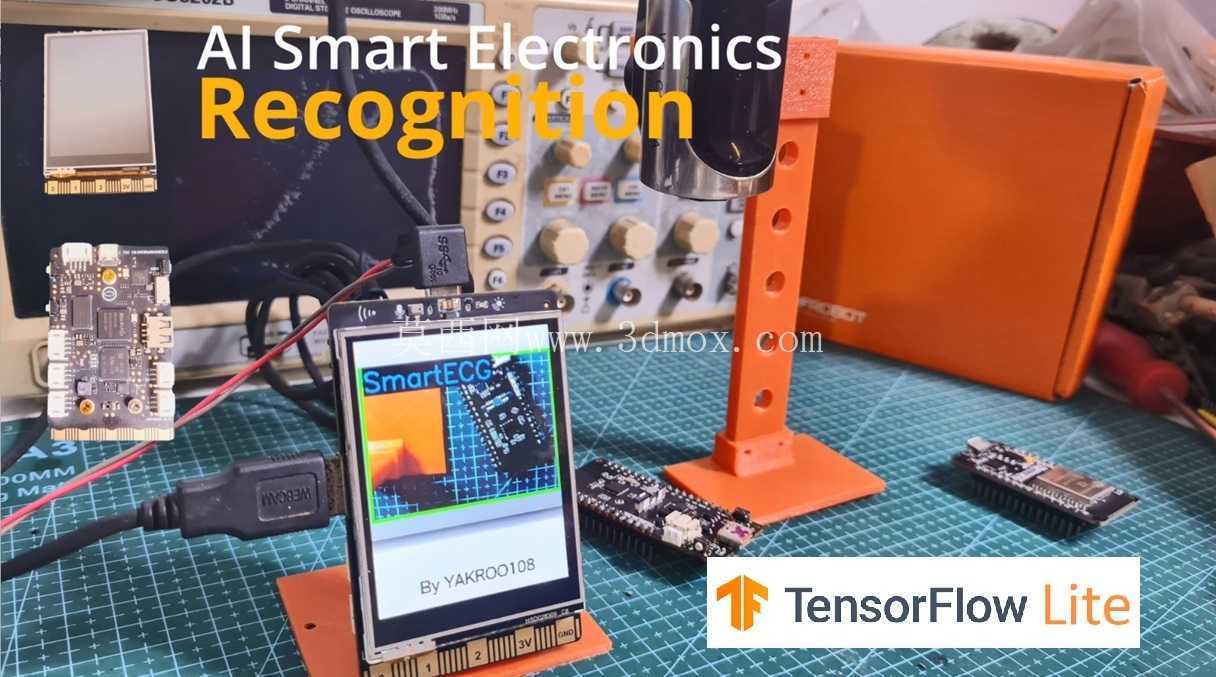

　　这套面向电子元器件识别场景的智能检测装置，核心依托UNIHIKER Linux开发板搭建边缘计算节点，搭配TensorFlow Lite轻量化推理框架实现本地端的AI识别运算，无需依赖云端算力即可完成产线级的电子物料快速甄别，适配电子制造车间来料分拣、SMT产线上料核对、维修工位元件排查等多类实际作业场景。从结构设计逻辑来看，整套装置采用分体式模块化搭建思路，视觉采集模块通过带等距安装孔的橙色立式支撑柱固定，支撑柱孔位间距匹配通用铝型材安装标准，可根据待识别元件的尺寸大小灵活调整摄像头的垂直高度，适配从0402封装阻容件到整板PCB模组的不同拍摄视野需求，支撑柱底部通过L型弯折支架与裁切垫工作面固定，安装孔位预留M3螺丝沉头位置，可直接固定在常规防静电工作台面或者流水线侧边支架上，不会占用过多作业面操作空间。

　　显示交互模块直接集成在开发板载屏幕上，屏幕倾斜角度设置为与工作面呈60度夹角，刚好匹配站立作业人员的自然视线高度，识别结果可直接在屏幕上实时渲染输出，包括元件类别、引脚定义、参数匹配度等核心信息，无需额外外接显示设备，减少现场布线复杂度。装置的电路连接部分全部采用外露式插接设计，USB通讯线、供电线走线沿支撑柱侧边排布，预留扎带固定位，方便后期维护时快速更换线材或者升级摄像头模组，开发板本身放置在工作面的防滑垫区域，底部预留10mm的散热间隙，避免长时间高负载推理运算时出现积热降频问题。

　　从实际功能落地角度，这套装置可直接替代人工目检完成电子元件的外观甄别，尤其是针对丝印磨损、外观相似的阻容件、接口模组、小型开发板类物料，识别准确率可满足中小批量电子试制车间的使用需求，结构上所有外露部件均采用无锐角设计，避免作业人员操作时被划伤，支撑件全部采用FDM工艺打印成型，打印层厚设置为0.2mm即可满足结构强度要求，安装时无需特殊工装，仅用常规内六角扳手即可完成全部组装流程。整套装置的安装边界控制在200mm*150mm的工作面范围内，垂直最高点距离工作面220mm，不会和车间现有流水线的传感器、挡停机构产生位置干涉，供电采用常规5V2A USB接口，可直接接驳车间现有工位的USB供电端口，无需额外布设电源线路。

　　在功能扩展层面，支撑柱顶部预留了通用摄像头安装孔位，可根据识别精度需求更换不同焦距的摄像头模组，也可加装补光灯模块应对光线不足的作业场景，开发板的IO引脚全部预留引出，后期可对接报警灯、自动分拣机构，实现识别后的不合格物料自动剔除，拓展成全自动化的元件分拣工位。结构设计时充分考虑了开源硬件的迭代特性，所有安装孔位均采用通用标准尺寸，更换不同型号的开发板时仅需调整底部固定支架的孔位即可，无需重新制作整个支撑结构，降低了后期迭代升级的成本。工作面的裁切垫不仅起到防滑作用，其表面的标准刻度网格还可作为识别时的尺寸参考，辅助AI模型判断元件的实际尺寸大小，提升识别结果的准确率，整套结构没有复杂的传动部件，日常维护仅需定期清理摄像头镜头灰尘、检查接线牢固度即可，没有额外的运维成本。
