KLЦ2-1300减速机配套输送机驱动安装框架

　　该框架为散料输送系统中减速机与驱动单元的集成安装载体，主要应用于矿山、港口、冶金厂区的长距离带式输送机驱动段，承担减速机、电机、传动滚筒连接端的载荷传递与定位约束功能，是驱动单元与输送机主体桁架之间的核心衔接构件。从现场安装工况来看，这类框架多布置在输送机头部驱动站位置，上方需要承载KLЦ2-1300型减速机及配套驱动电机的全部静载荷，同时要抵消设备启动、制动、负载波动时产生的交变扭矩与横向冲击力，避免驱动单元运行中出现位移、振动超差的问题，保障传动链的同轴度精度长期稳定。

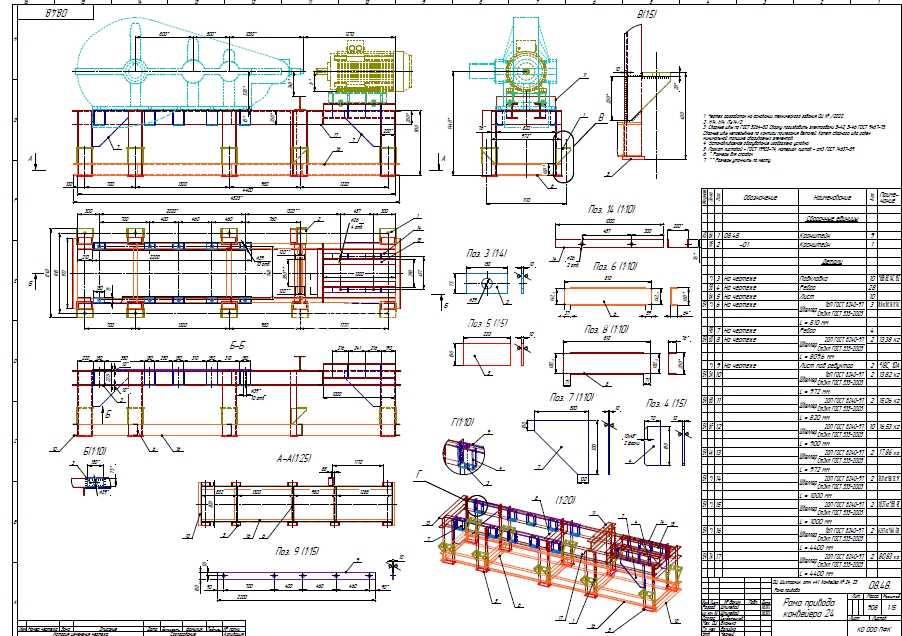

　　设计层面优先采用型钢焊接的箱型梁结构，主承重梁选用H型钢作为纵向主梁，横向连接肋板根据减速机地脚螺栓孔位、电机安装座的定位尺寸做对应开孔与加强筋布置，所有受力节点处都增设了三角加强板，避免焊接应力集中导致的框架变形。框架底部预留了地脚螺栓安装的长圆孔，方便现场安装时调整整体位置，抵消土建基础施工的尺寸误差，安装面在焊接完成后需要做整体铣平处理，平面度公差控制在0.2mm/m以内，保证减速机安装后输入输出轴的同轴度符合传动要求。

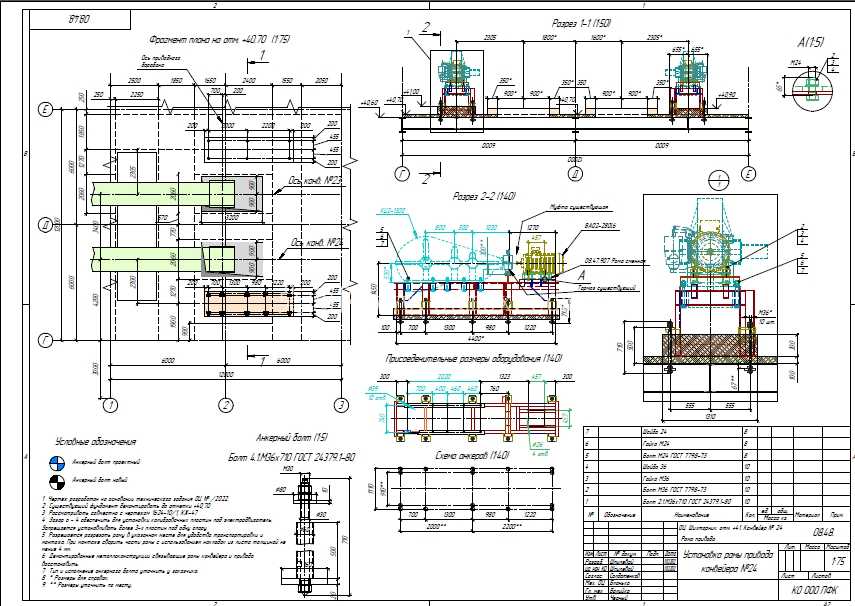

　　从安装边界来看，框架整体长度匹配KLЦ2-1300减速机与配套电机的轴向排布尺寸，宽度方向预留了检修操作的空间，侧面设置了可拆卸的防护栏安装位，方便后期运维人员靠近做设备点检、螺栓紧固作业。框架上的安装孔位完全对应减速机底部的固定螺栓规格，同时预留了传动滚筒轴承座的连接接口，能够实现减速机输出轴与滚筒轴的直连装配，省去额外的过渡连接座，减少传动环节的累计误差。针对输送系统重载启动的工况，框架在减速机输出端对应的位置做了局部加厚处理，能够承受最大1.5倍额定扭矩的冲击载荷，避免长期运行后焊缝开裂、主梁下挠的问题。

　　结构设计上充分考虑了现场装配的工艺性，所有型钢下料都采用数控切割保证尺寸精度，焊接采用二氧化碳气体保护焊，焊后做去应力退火处理，消除焊接残余应力，避免后期使用中出现变形。框架表面做抛丸除锈后喷涂防锈漆与面漆，能够适应厂区多粉尘、潮湿甚至轻度腐蚀的工况，延长结构使用寿命。框架的高度设计匹配输送机头部滚筒的中心高要求，保证减速机输出轴与滚筒轴处于同一水平高度，减少联轴器的角度补偿负担，延长联轴器与轴承的使用寿命。

　　在实际应用场景中，这类驱动框架不需要额外做二次改装，到场后直接通过地脚螺栓固定在混凝土基础上，依次吊装减速机、电机就位后，通过调整垫铁找正同轴度即可完成装配，大幅缩短现场安装的工期。框架上还预留了润滑管路、线缆桥架的固定点位，方便现场布设减速机的润滑油管、电机的动力线缆，避免管线与运动部件发生干涉。针对北方低温工况，框架侧面还可以加装保温罩的安装支架，方便冬季为减速机做保温防护，保证低温环境下润滑油的流动性符合设备运行要求。
