气体添加剂灌装生产线系统三维设计

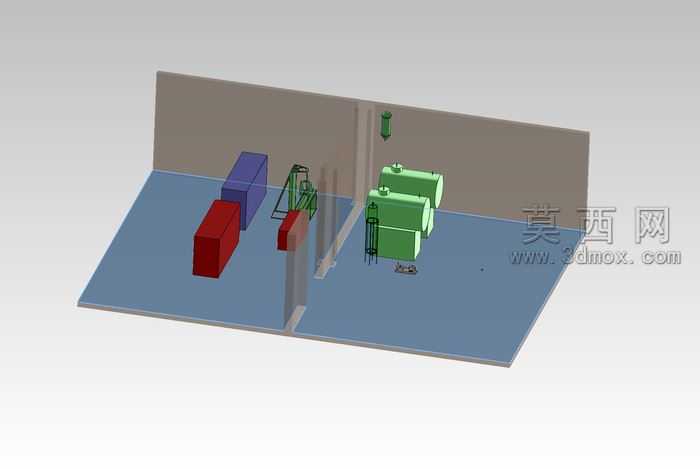

本套气体添加剂装瓶厂系统三维模型采用SolidWorks完成全参数化建模，整体按照实际灌装工厂的产线布局逻辑搭建，完整还原了气体类添加剂灌装生产的全流程工位排布。建模过程中首先对厂区地面与隔断墙体进行基准搭建，采用平面拉伸与薄壁特征生成厂区基础承载结构，地面赋予哑光蓝色防滑地坪材质，隔断墙体采用哑光浅灰工业墙板材质，还原真实工厂的空间分区效果。产线左侧依次排布原料暂存工位，不同颜色的长方体存储模块分别对应不同品类的原料存储单元，采用实体拉伸建模后分别赋予红、蓝、紫等差异化哑光烤漆材质，便于区分不同原料的存储区域，存储工位旁配套设置原料输送架体，采用方管焊接结构的特征建模，赋予深绿色金属喷塑材质，还原架体的金属支撑结构。产线中部设置灌装执行工位，包含立式灌装头与配套防护结构，灌装头采用圆柱拉伸与倒角特征建模，赋予亮面金属材质，还原灌装执行端的精密结构。产线右侧排布成品缓存罐体，采用圆角长方体与顶部封头特征组合建模，赋予亮绿色工业防腐涂层材质，罐体底部配套设置支撑脚架与输送辊道结构，辊道采用圆周阵列特征完成批量建模，赋予不锈钢金属材质，还原成品输送的结构逻辑。整体模型在渲染阶段采用均匀的工业场景漫反射光照，避免过强的反光遮挡结构细节，所有部件均按照实际生产的装配关系完成配合约束，可清晰展示从原料存储、输送、灌装到成品缓存的全流程结构逻辑，设计过程中充分考虑了气体灌装场景的安全分区要求，通过墙体隔断将原料区、灌装区、成品区进行物理分隔，符合气体类产品灌装的安全生产规范，各工位之间的间距按照实际设备操作预留空间设置，可直接用于灌装产线的布局规划参考与方案演示。
