简约台式自动果汁灌装设备结构设计

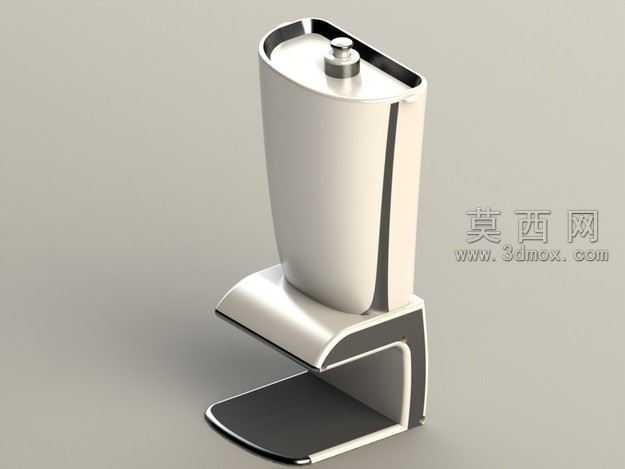

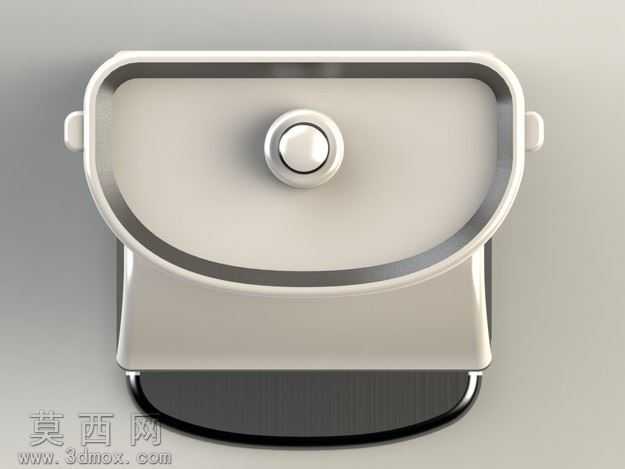

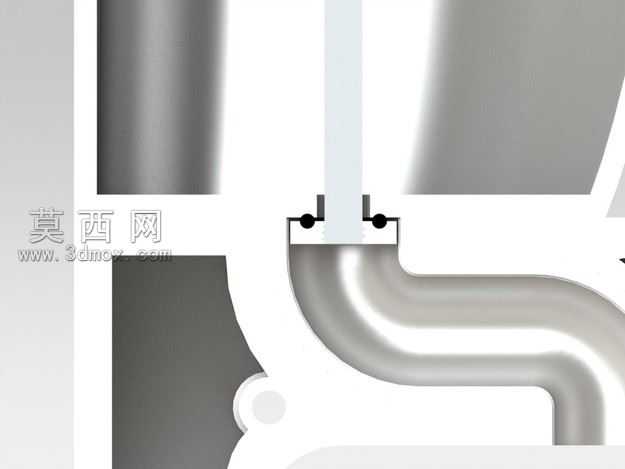

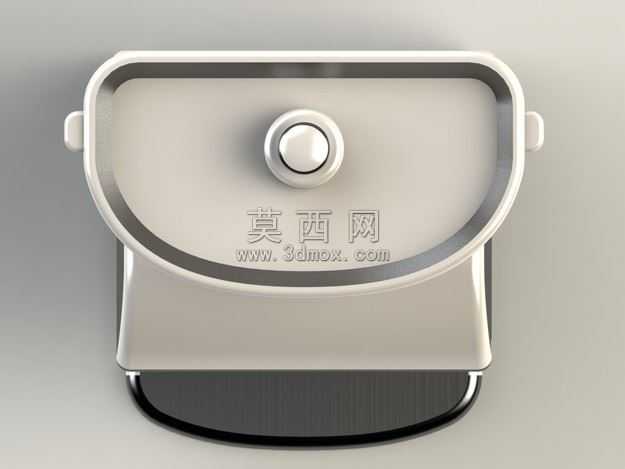

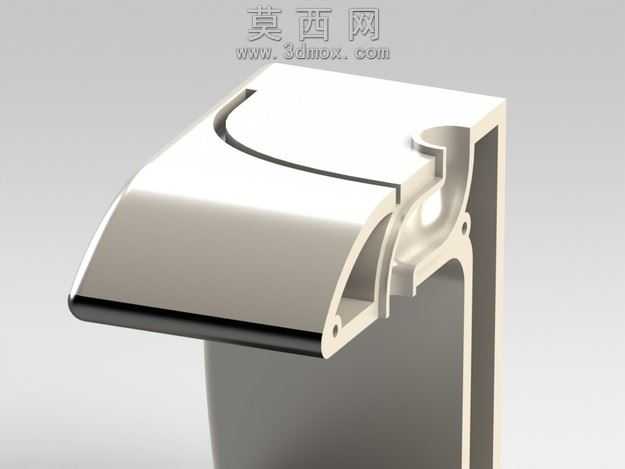

本作品为台式小型自动果汁灌装机的三维设计方案，整体采用一体化立式紧凑造型，在三维建模阶段优先遵循家用或小型商用场景的空间适配逻辑，将储液、出液、接液承托三大功能模块沿垂直轴线整合排布，最大限度压缩设备横向占地尺寸。建模过程中对各部件的装配逻辑做了精细化处理，所有独立零件均采用单独实体建模方式构建，既保证各部件结构的独立性，也预留了便捷的拆装调整空间，无需复杂约束即可完成部件的替换与位置微调，方便后续根据不同灌装需求做参数化修改。外观渲染部分采用哑光白与深灰撞色的材质搭配，主体储液舱使用高光亮面食品级塑料材质，模拟日常饮品接触设备的洁净质感，底部承托结构使用磨砂防滑材质，提升放置接液容器时的稳定性，顶部按压阀件做金属拉丝质感处理，强化操作区域的视觉辨识度。结构设计上重点优化了出液密封结构，在出液阀位置设置双O形密封圈结构，通过三维软件的干涉检查功能反复验证密封圈与阀杆、出液口的配合公差，确保灌装按压操作时阀件开合顺畅，静置状态下完全密封无漏液风险。接液区域采用内凹式承托设计，边缘做圆弧过渡处理，既可以适配不同高度的接液容器，也能避免灌装过程中液体飞溅外溢。整体设计摒弃了复杂的外置管路结构，将流道整合在主体壳体内部，既提升了外观的简洁度，也减少了液体残留的清洁死角，符合饮品灌装设备的卫生设计要求。建模完成后通过渲染软件调整环境光与材质反射参数，还原设备在日常使用场景下的真实视觉效果，各部件的分模线、装配缝隙都做了写实化处理，确保设计方案可直接对接后续的生产开模流程。
