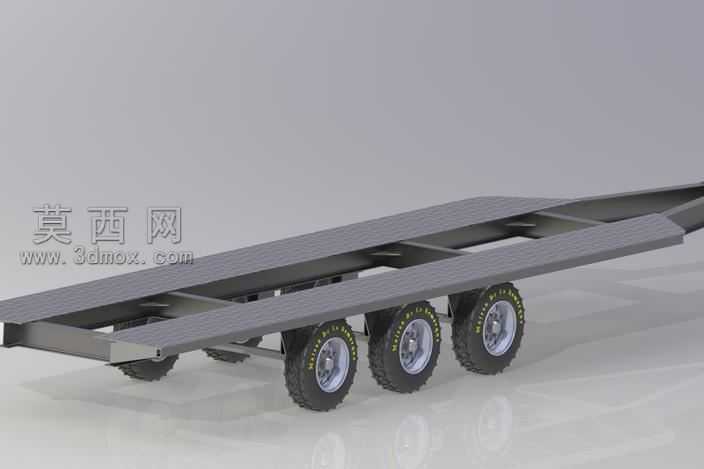

多轴重载平板运输挂车三维结构设计

本作品为多轴重载平板运输挂车的三维参数化建模成果，建模过程严格遵循重型挂车的实际工程设计逻辑，首先以承载平台的尺寸基准为起点，完成整体长宽高比例的框架搭建，承载面采用防滑纹理的平板结构设计，通过纵向主梁与横向支撑梁的交错排布形成高强度的车架承载体系，建模时对梁体的截面尺寸、连接节点的过渡结构都做了精细化还原，保证结构受力传递路径的合理性。行走系统采用多轴并列的轮胎布局，每一组轮胎与轮毂、轮辋、悬架连接座都做了独立建模，轮胎表面还原了真实的防滑胎纹细节，轮毂的螺栓固定结构、轮辋的金属质感都通过材质参数调整实现高拟真效果，多轴布局的设计充分考虑了重载工况下的载荷分散需求，能够有效降低单胎承载压力，提升复杂路况下的通行稳定性。建模过程中对车架的焊接连接部位、梁体的折弯加强结构都做了细节刻画，避免了简化建模带来的结构失真，材质渲染阶段区分了车架金属结构的哑光钢材质感、轮胎的橡胶哑光质感、轮毂的亮面金属质感，通过光影参数调整让整体模型的结构层次清晰可见，能够直观展现平板挂车的承载结构特点与行走系统布局逻辑。设计思路围绕重载短途运输的实用需求展开，低平板的承载面设计方便大型设备、重型构件的装卸作业，开放式的车架结构既降低了整体自重，也便于后期的维护检修，多轴轮胎的排布方式兼顾了承载能力与转向灵活性，整体模型完整还原了该类运输挂车的核心结构特征，可用于结构展示、原理教学以及相关运输装备的设计参考。
