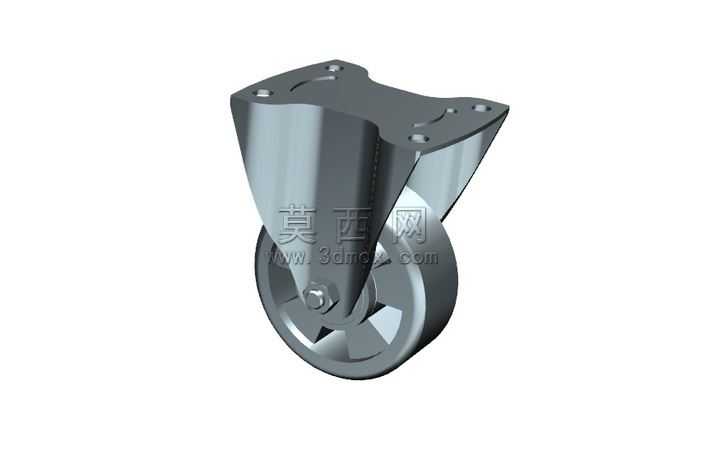

聚酰胺材质定向工业脚轮三维设计

本作品为定向式工业聚酰胺脚轮的三维参数化建模成果，建模过程依托主流三维设计软件完成全流程结构搭建，首先从脚轮的安装支架入手，依据工业脚轮的通用安装尺寸规范，绘制顶部安装板的草图轮廓，精准定位四个安装孔的孔位与孔径，通过拉伸特征生成安装板基体，再对支架的两侧支撑板进行放样折弯处理，还原金属支架一体冲压成型的结构形态，同时对支架与轮体的连接轴孔位置做同轴度约束，保证后续轮体转动的同轴精度。轮体部分采用聚酰胺材质特性进行建模，先绘制轮体的截面轮廓，通过旋转特征生成滚轮主体，再对轮面做细微的防滑纹理结构刻画，轮毂部分设计有加强筋结构，通过阵列特征均匀分布六条径向加强筋，提升轮体的承重抗形变能力，轮轴位置做了轴肩限位结构设计，保证轮体与支架装配后不会出现轴向窜动。材质渲染阶段，支架部分赋予哑光金属钢材材质，调整金属粗糙度参数模拟冷轧钢板冲压后的表面质感，边缘位置做轻微的倒角高光处理，还原金属加工后的边角细节；聚酰胺轮体部分赋予工程塑料材质，调整材质的漫反射与半透明参数，还原聚酰胺材料特有的哑光微透质感，同时对轮毂的加强筋位置做光影强化，突出内部结构的层次感。整体装配过程严格按照实际工业脚轮的装配逻辑添加配合约束，安装板与支架为固定配合，轮轴与支架为过盈配合，轮体与轮轴为转动配合，完全还原实物的运动特性。设计过程中充分考虑了聚酰胺材料的耐磨特性与金属支架的结构强度，整体结构紧凑，安装尺寸符合通用工业设备的脚轮安装标准，可直接应用于各类轻型工业设备、移动工作台、仓储货架的移动支撑结构设计参考，建模过程中所有特征均保留参数化编辑属性，可根据实际承重需求调整轮径、支架厚度、安装孔位等关键尺寸，适配不同的应用场景。
