车床用自定心居中夹持虎钳结构设计

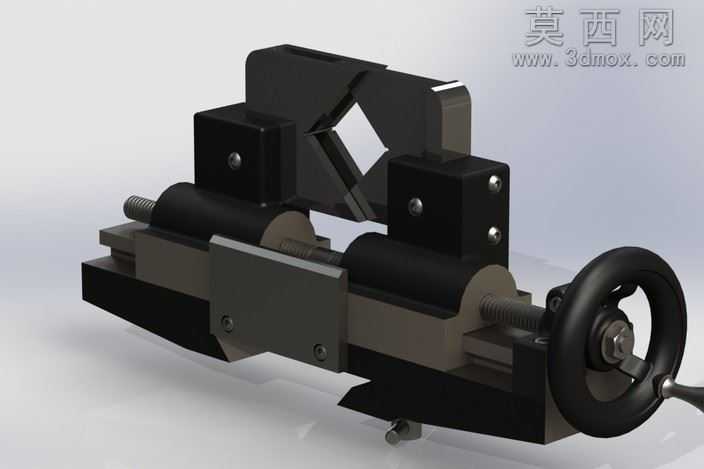

该作品为车床配套使用的自定心居中夹持虎钳三维设计模型，整体建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，先完成核心传动部件的参数化绘制，再依次搭建夹持模块、导向支撑模块与手动操作模块，各零件间的装配约束完全还原真实工装的运动关系，可实现虚拟环境下的开合动作模拟，验证传动过程无干涉卡滞。模型渲染阶段针对不同零件的材质特性做了区分处理：床身底座与固定支撑块采用哑光铸铁材质，还原铸造件表面细微的颗粒质感与深灰金属色泽，表面做了轻微的使用磨损痕迹处理提升真实感；传动丝杆、导向光轴采用光亮镀铬钢材材质，突出金属加工面的高光反射特性，螺纹特征绘制精细，牙型轮廓清晰规整；操作手轮采用黑色酚醛树脂材质，表面做细微的磨砂纹理处理，手轮边缘的防滑凹槽、中心的锁紧固定结构都做了精细化还原；活动钳口的夹持块做了表面淬火处理的材质表现，硬度质感突出，V型夹持面的角度参数适配轴类、方形类工件的居中夹持需求。结构设计上采用双丝杆同步传动的居中对中逻辑，转动单侧手轮即可带动两侧活动钳口同步向中心移动，保证工件装夹后自动处于车床主轴中心位置，无需额外找正，大幅提升车床装夹效率；底部设置有与车床工作台适配的安装定位结构，可通过T型螺栓快速固定在车床床身导轨上，钳身下方设置有排屑缺口，避免加工铁屑堆积影响夹持精度；导向部分采用双圆柱光轴导向，配合滑动衬套结构，保证钳口移动过程的直线度，避免长期使用后出现夹持偏斜问题。设计思路围绕车床辅助工装的实用需求出发，针对传统车床卡盘装夹异形工件、短轴类工件找正耗时的痛点，通过自定心居中结构简化装夹流程，整体结构紧凑，操作便捷，所有易磨损部件都设计为可更换结构，降低后期维护成本，模型完整还原了从零件细节到整体装配的全部结构，可作为机械工装设计、车床附件教学的参考案例，也可用于虚拟仿真教学场景中的车床工位搭建使用。
