Hidrafil油位指示器三维结构设计

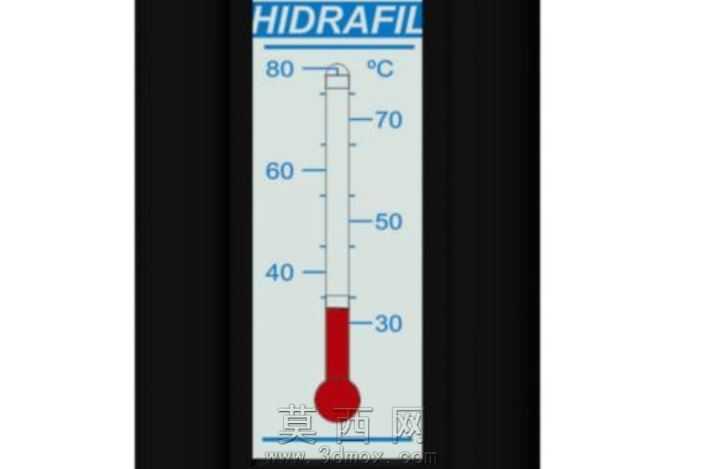

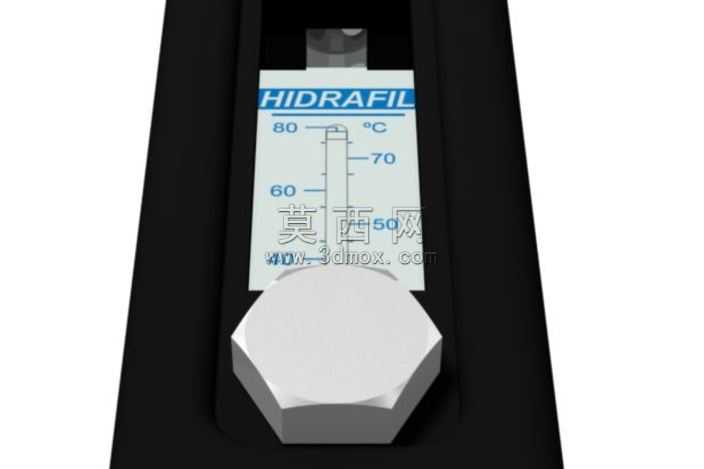

本作品为Hidrafil油位指示器的三维参数化建模成果，建模过程严格遵循工业液位检测仪表的实际生产尺寸规范，完整还原了该款油位指示器的全部结构细节。建模阶段首先梳理产品的装配逻辑，将整体结构拆分为黑色防护外框、刻度显示面板、底部六角密封接头三个核心子部件，分别进行独立建模后再完成装配约束，确保各部件的配合公差符合工业密封件的装配要求。材质渲染环节针对不同部件的实际材质属性进行参数调校：黑色外框采用哑光硬质工程塑料材质，调整漫反射粗糙度参数还原工业塑料的磨砂质感，避免过度反光影响刻度辨识度；刻度显示面板采用半透明耐高温工程塑料材质，添加轻微的透光属性与表面防刮磨砂纹理，面板上的温度刻度数值、品牌标识采用丝网印刷的贴图效果，还原真实印刷标识的哑光附着质感；底部六角接头采用金属镀锌材质，添加细微的金属切削纹理与倒角高光，还原机加工金属零件的真实质感，六角棱边做了符合生产工艺的微小倒角处理，避免尖锐棱边的不真实渲染效果。结构设计上，该指示器集成油位观测与油温显示双重功能，刻度面板同时标注摄氏度温度区间与油位对应刻度，可直观呈现储油设备内部的油液高度与实时油温，无需额外加装温度检测元件；底部外六角接头采用标准管螺纹规格，可直接适配多数工业储油腔体的安装接口，外框的嵌入式安装结构可保证安装后与设备表面齐平，兼具防护性与美观度。建模过程中对刻度的精度、接头的螺纹参数、外框的安装卡位都做了1:1的参数还原，所有可活动的观测结构都保留了合理的运动间隙，模型可直接用于产品装配干涉校验、产品宣传渲染图制作以及安装指导演示动画制作，能够为工业润滑系统、液压储油设备的配套选型与结构设计提供精准的三维数字参考。
