越野竞速车辆管式车架底盘结构设计

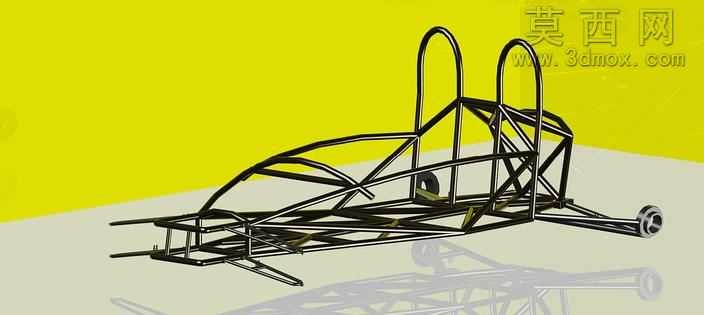

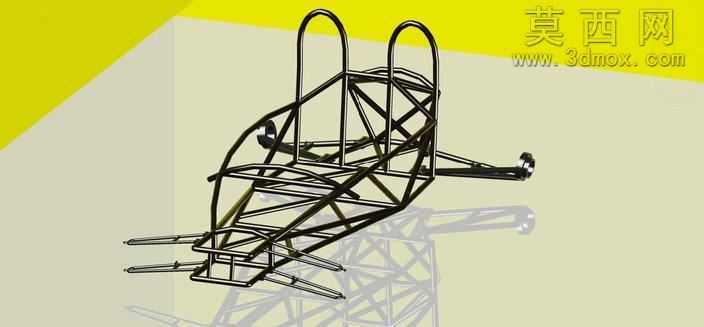

本作品为面向越野与高速竞速场景设计的管式承载车架三维模型，整体采用空间桁架结构形式，建模过程中以管材空间交汇的受力逻辑为核心，在三维建模环境中逐段完成钢管路径的空间定位，确保每一处管材衔接点都符合焊接装配的工艺要求，避免出现空间干涉、衔接错位的问题。建模阶段首先完成整车受力基准线的搭建，确定前后悬架安装点位、动力总成承载位置、驾驶舱人机边界、防滚架安全防护范围的核心坐标，再基于这些基准点位延伸出主纵梁、横向支撑梁、斜向加强筋、防滚环的管材路径，所有管材均采用统一规格的圆形截面参数，通过布尔运算完成衔接处的节点合并，还原真实管式车架的焊接节点形态。材质设置上为车架主体赋予哑光黑色金属材质，模拟高强度合金钢管经表面喷塑处理后的质感，调整材质的粗糙度、反光参数让金属管材的硬朗质感得到充分体现，同时为地面支撑面赋予浅米色哑光材质，搭配柔和的环境光影完成渲染输出，清晰展现车架的空间结构层次。结构设计上重点强化了车架的抗扭性能，在前后悬架安装区域设置多组斜向支撑结构，分散越野工况下路面传递的冲击载荷，防滚架部分采用双环拱型结构，在满足竞速赛事安全规范的前提下尽可能优化管材排布，减少不必要的结构冗余以控制整体重量；前部延伸出的双叉臂安装支座、后部的动力总成固定支架都做了局部加强处理，通过增加三角支撑结构提升局部承载能力，避免极限工况下出现结构变形。设计思路围绕轻量化与高刚性的平衡展开，摒弃了传统承载式车身的冗余覆盖件结构，完全依靠空间钢管桁架实现所有功能部件的承载，既能够适配越野场景下的大行程悬架跳动需求，也能满足高速竞速场景下对车架抗扭刚度、响应速度的要求，所有安装点位的坐标都预留了通用改装配件的适配空间，可直接用于后续整车装配、性能仿真、改装方案验证等工作，模型的结构细节完整还原了管式越野车架的设计逻辑，每一处管材的走向、支撑角度都经过受力合理性校验，不存在无效的结构设计。
