工字钢用Unistrut型材梁夹支撑构件

　　在工业厂房管线排布、数据中心支吊架系统、商用建筑机电安装场景中，工字钢作为主承重梁的应用占比极高，如何在不破坏钢梁本体结构、不采用现场焊接作业的前提下，快速完成下方管线、桥架、槽盒的挂载固定，一直是现场施工与前期支吊架设计环节的核心痛点。这套梁夹支撑构件正是针对这类场景开发的快装式连接组件，适配市面常规规格的热轧工字钢翼缘，无需在钢梁上钻孔、动火，仅通过构件自身的夹持结构即可完成与工字钢的可靠锁紧，大幅降低现场安装的作业风险与施工周期。

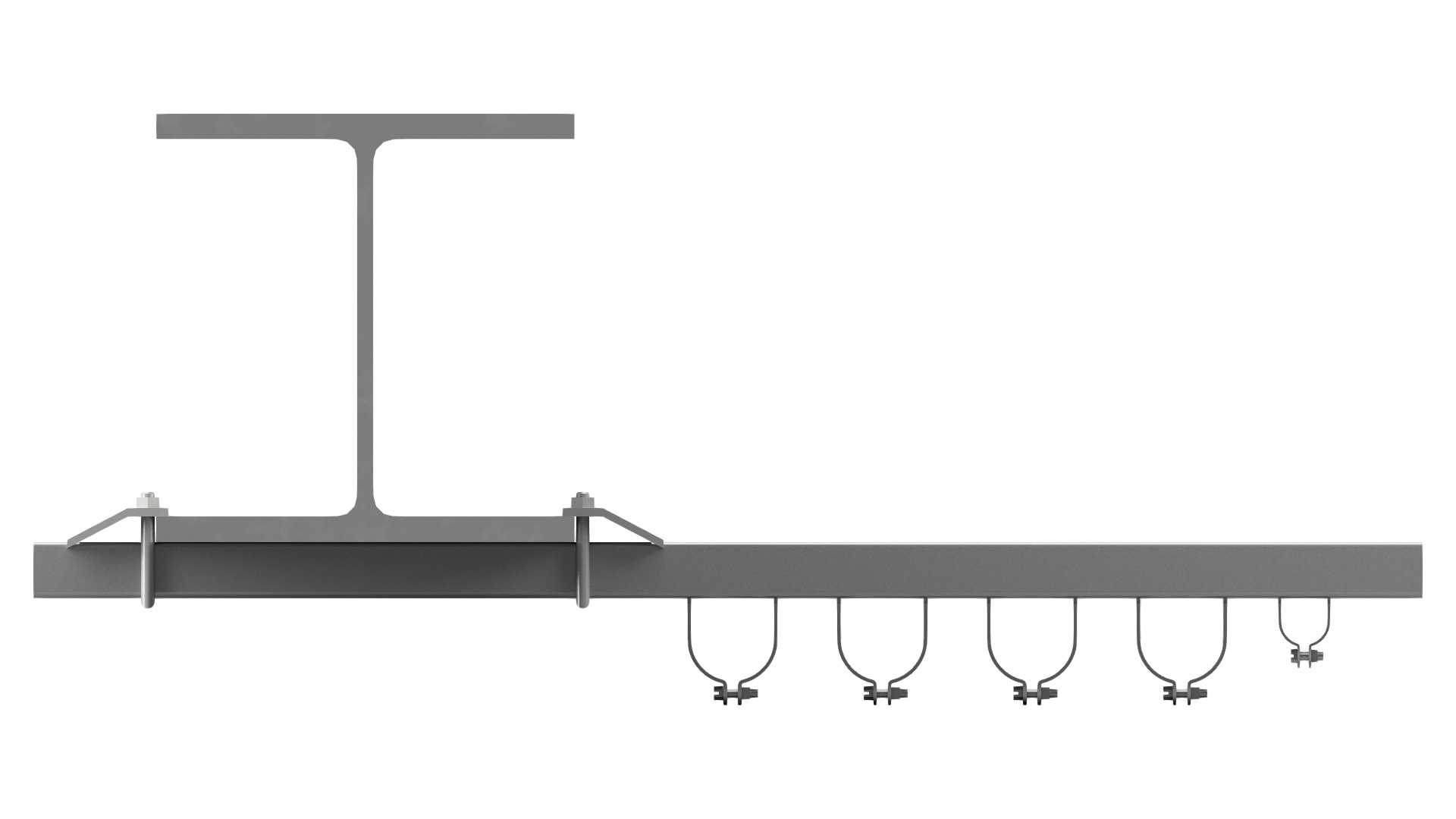

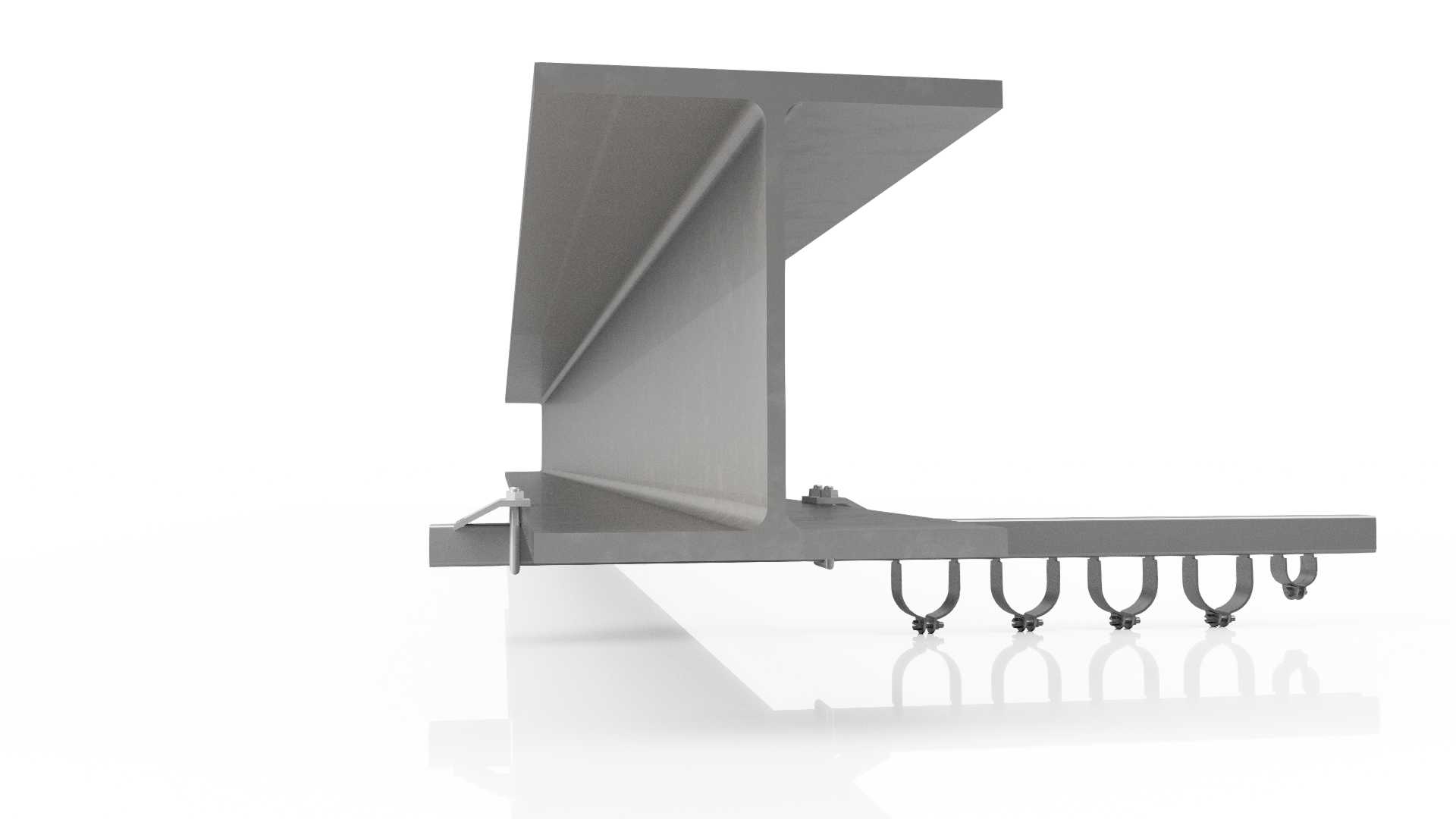

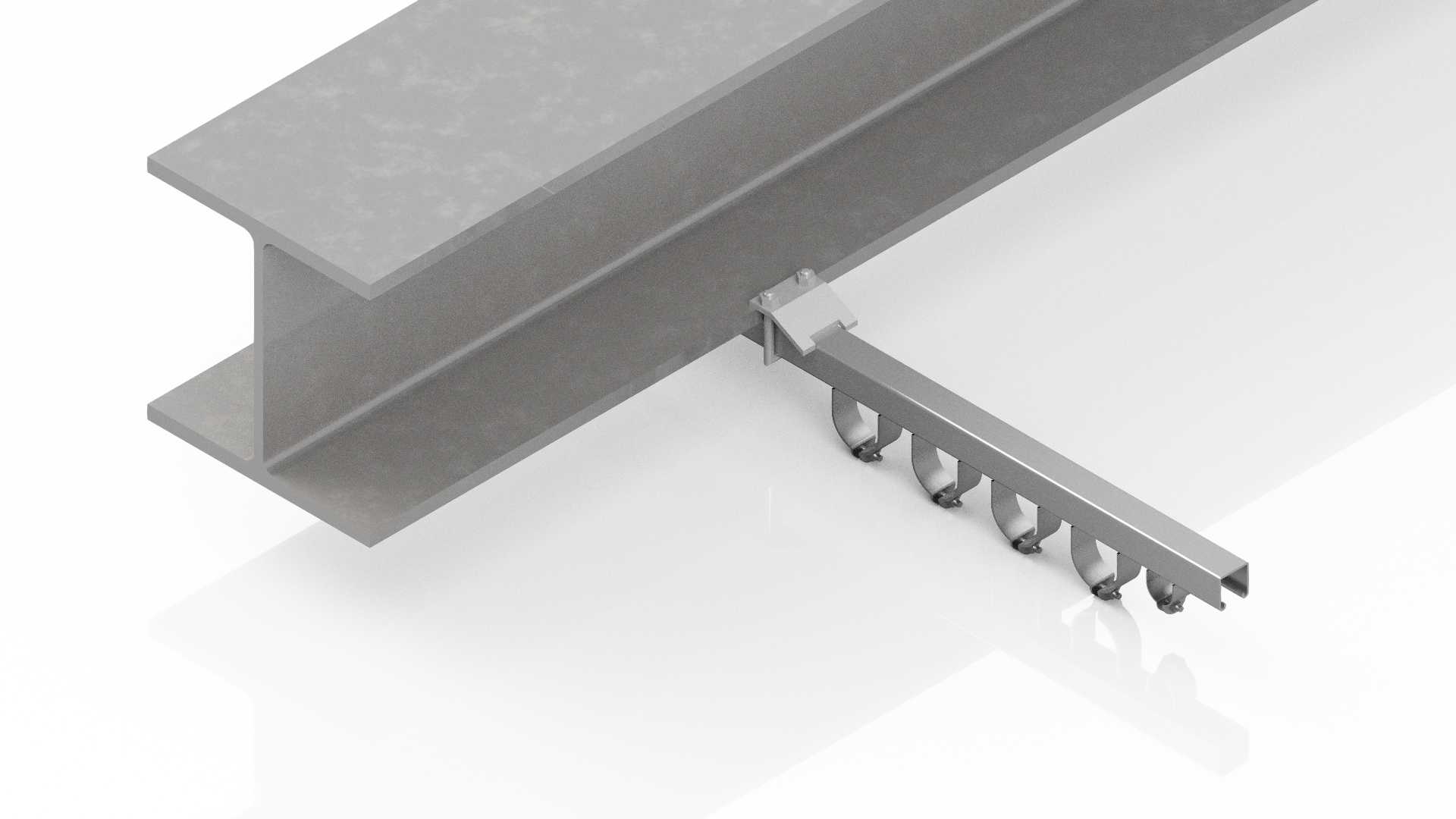

　　从结构设计逻辑来看，这套构件采用分体式夹持思路，上半部分的卡爪结构直接扣合在工字钢下翼缘的上表面，下半部分的承载座贴合翼缘下表面，通过侧向的锁紧螺栓施加预紧力，让卡爪与承载座牢牢咬合在翼缘两侧，夹持力可根据挂载负载调整螺栓扭矩，避免长期使用出现滑移松脱。构件下方预留的连接位可直接适配Unistrut系列成品型材的卡槽，无需额外加工转接件，即可快速拼接出多层管线支吊架、电缆桥架挂载点、通风管道吊点等不同功能的支撑结构，适配性覆盖常规机电安装领域绝大多数的轻中负载挂载需求。

　　实际选型应用时，首先需要确认所用工字钢的翼缘厚度范围，这套梁夹的夹持开口预留了足够的调节余量，可适配常用的10#到25#热轧工字钢翼缘尺寸，安装时无需精准定位，只要将卡爪挂在翼缘边缘，推入到指定位置后拧紧锁紧螺栓即可完成固定，单人即可完成作业，相比传统的焊接吊耳、钻孔穿螺栓的固定方式，安装效率可提升60%以上，且不会对工字钢的母材造成损伤，后期管线调整、拆卸移位时也不会在钢梁表面留下焊疤、钻孔等永久性破坏，尤其适合对钢结构承重有严格要求、不允许现场动火作业的洁净厂房、数据中心、轨道交通站点等施工场景。

　　构件的外形设计充分考虑了现场安装的操作空间，锁紧螺栓的操作位设置在构件侧方，安装时扳手可直接从侧面伸入操作，不需要在工字钢下方预留过大的操作空间，即使在管线排布密集、作业空间狭窄的吊顶夹层内也能顺利完成安装。下方与型材连接的部位采用标准的Unistrut卡槽接口，可直接卡入型材的卷边内，通过配套的T型螺栓即可完成锁紧，连接后的整体结构可承受垂直方向的静载与一定程度的水平晃动载荷，满足建筑机电系统抗震支吊架的基础连接要求。

　　从建模细节来看，这套构件的所有配合面都做了贴合实际加工的公差预留，卡爪与工字钢翼缘接触的面做了防滑齿纹设计，可增大接触摩擦力，即使在长期受振动载荷的场景下也不会出现滑移；锁紧螺栓的螺纹长度、头部尺寸都按照标准紧固件规格建模，可直接导出工程图用于生产加工，也可直接导入到整体支吊架装配模型中做干涉检查，提前排查现场安装时可能出现的构件碰撞、操作空间不足等问题。在做整体管线排布设计时，设计人员可直接调用这套梁夹模型，快速完成钢梁下支吊架系统的布局，不需要从零开始绘制连接构件，大幅提升三维建模的效率，同时模型的尺寸精度完全匹配实物，可直接用于后续的材料统计、载荷校核计算，避免设计与现场实际安装出现尺寸偏差。

　　不同于传统的定制焊接吊耳，这套标准化的梁夹支撑构件可批量预制生产，现场无需二次加工，所有连接部位都采用标准紧固件，后期维护更换时可直接拆卸替换，不需要做切割、焊接作业，大幅降低后期运维的成本。在实际项目应用中，这类构件常配合成品C型槽钢使用，可快速组合出不同长度、不同挂载层数的支撑结构，用于固定电缆桥架、给排水管道、通风小管径风管、消防管线等常见机电设施，尤其适合大跨度钢结构厂房的机电安装项目，能够在不破坏主体钢结构的前提下，快速完成所有管线的挂载固定，兼顾结构可靠性与施工便捷性。
