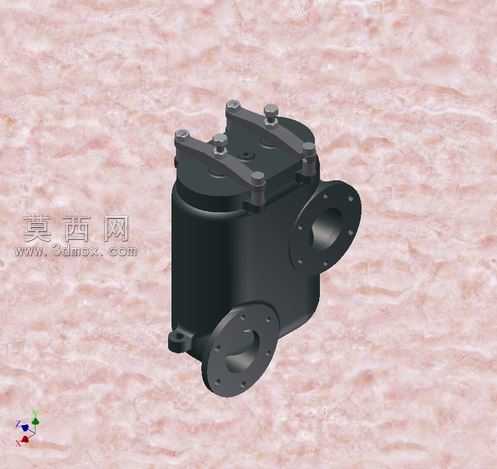

油锅炉配套重型地堡油过滤装置

本模型为适配油锅炉使用场景打造的重型地堡油过滤器，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先对设备的核心腔体进行实体建模，依据油路通径参数确定筒身的内径、壁厚尺寸，同时兼顾重型工况下的承压需求，在筒身上部设置快开式压盖结构，通过对称分布的紧固螺栓实现密封压合，建模时精准还原螺栓孔位的分布角度、压盖与筒身的配合止口结构，保证开合维护的结构合理性。进出油口采用法兰连接结构，建模时严格按照法兰标准绘制螺栓孔分布圆、密封面凸台结构，确保与外部油路管路的适配性，同时在筒身底部设置排污接口结构，满足日常维护的杂质排放需求。材质渲染阶段，为设备主体壳体赋予铸铁哑光黑材质，还原重型工业设备的金属质感，对法兰密封面、螺栓紧固件做金属光泽区分，通过调整材质粗糙度、反光度参数，模拟铸件表面的细微颗粒质感，提升模型的真实度。结构设计上充分考虑地堡安装场景的空间特性，整体采用立式紧凑布局，减少横向占用空间，内部预留滤芯安装腔体，可适配不同精度的燃油过滤滤芯，油路从侧方法兰进入腔体后经滤芯过滤从另一侧法兰流出，有效滤除燃油中的杂质颗粒，保障油锅炉的燃烧器稳定运行，避免杂质堵塞喷油嘴造成的设备故障。建模过程中对所有装配部件做干涉检查，确保压盖开合、螺栓装配无结构冲突，各连接部位的密封结构均做细节还原，整体模型结构完整，可直接用于油锅炉供油系统的方案展示、安装模拟以及结构优化参考。
