自动空气过滤器清洁喷嘴结构设计

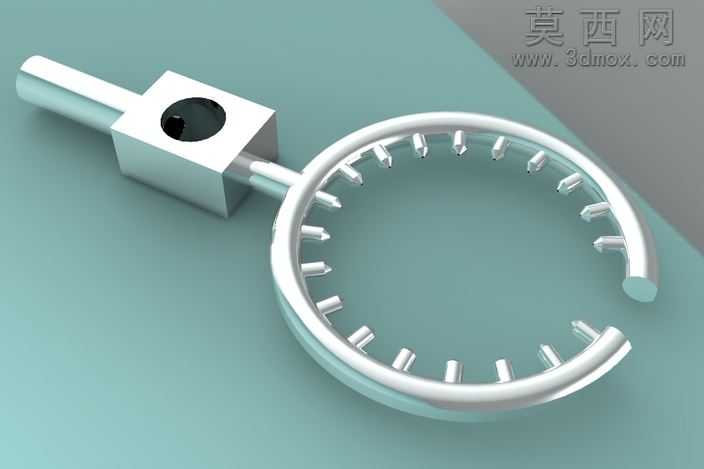

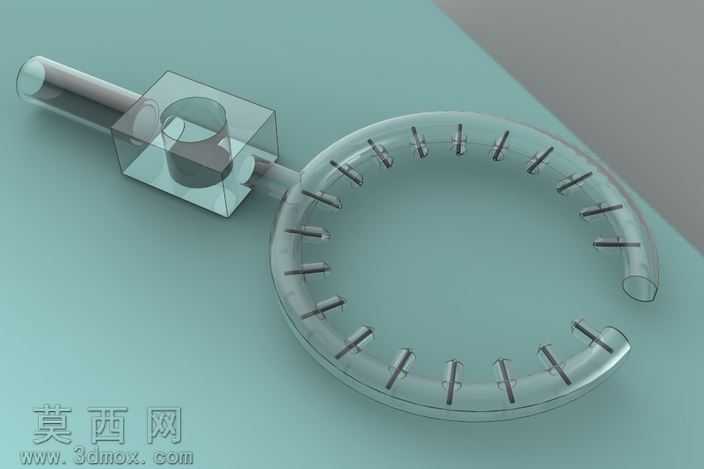

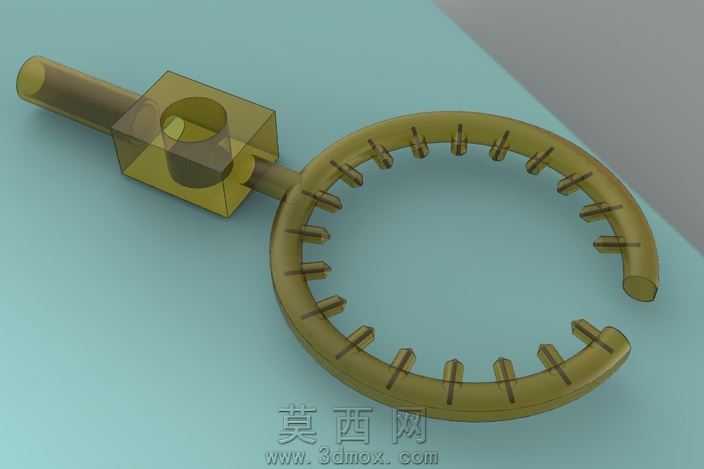

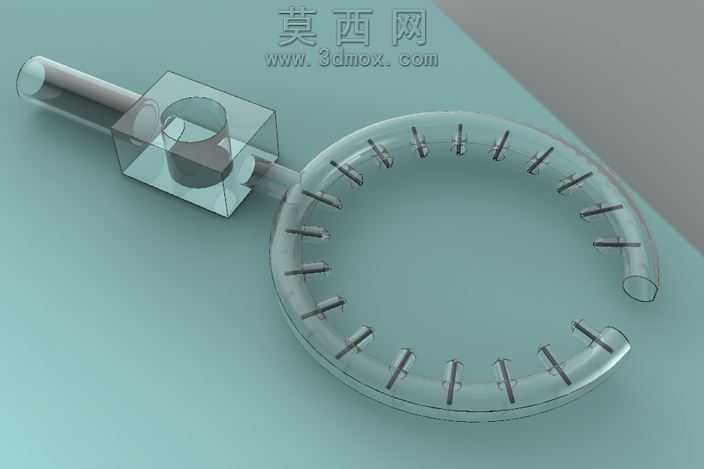

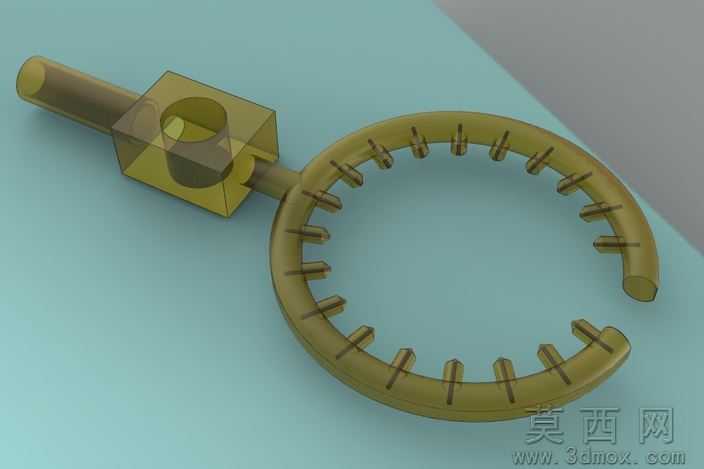

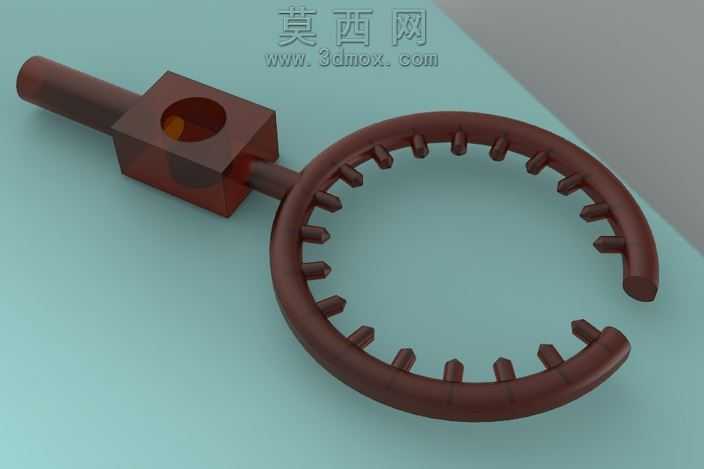

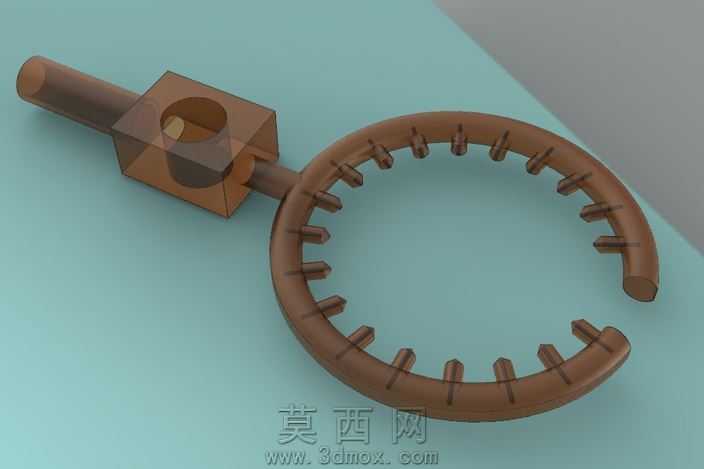

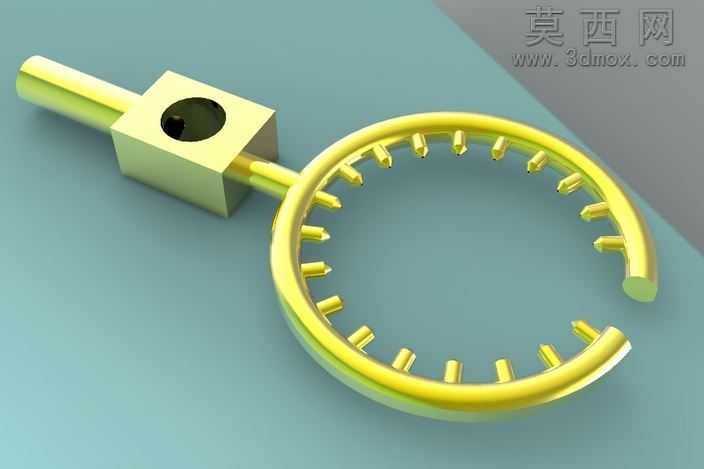

本作品为自动空气过滤器清洁喷嘴的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先对喷嘴的功能需求进行拆解：该部件需适配环形过滤器的内壁清洁场景，因此将主体结构拆分为直线进气段、方形转接基座与半环形喷流段三个核心模块。直线进气段采用等径圆柱结构设计，建模时通过拉伸凸台特征生成，保证进气通道的平顺性，减少高压空气传输过程中的压力损耗；方形转接基座作为进气段与环形喷流段的连接载体，建模时在基座中心预留贯通的进气孔，同时做边角倒圆角处理，避免应力集中，也优化了金属加工时的工艺性。半环形喷流段是该喷嘴的核心功能结构，建模时先绘制半环形的扫描路径，再以圆形截面沿路径扫描生成环形基体，之后在环形基体的内侧圆周方向均匀阵列排布细小的喷气孔，每个喷气孔的轴线均指向环形结构的圆心位置，保证高压空气喷出时可以均匀覆盖过滤器的环形滤材表面，实现无死角的吹扫清洁。材质渲染阶段，将整体部件赋予亮面金属材质，模拟不锈钢机加工后的表面质感，调整环境光与反射参数，突出金属部件的光洁度与结构轮廓，基座上的进气孔做深色内凹处理，清晰展示孔位的贯通结构。设计思路上，该喷嘴摒弃了传统直杆喷嘴清洁范围有限的缺陷，半环形结构可以直接套设在圆柱形过滤器的外侧，工作时通入高压空气，气流通过内侧均匀分布的喷孔定向喷出，将附着在滤材表面的灰尘、杂质吹落，实现过滤器的自动清洁，无需拆卸滤材即可完成维护作业，大幅提升空气过滤器的清洁效率与使用寿命。结构设计过程中充分考虑了装配兼容性，直线进气段的外径尺寸采用通用气动接头的标准规格，可直接与常规高压供气管路连接，转接基座的尺寸也预留了安装固定的空间，方便将喷嘴整体固定在过滤器的清洁工位上，喷孔的孔径与间距经过参数化调试，既保证喷出气流具备足够的吹扫压力，又避免孔径过小导致的堵塞问题，整体结构紧凑无冗余设计，所有特征均满足常规机加工的工艺要求，可直接用于生产制造。
