内置导流叶片的90度管道弯头结构

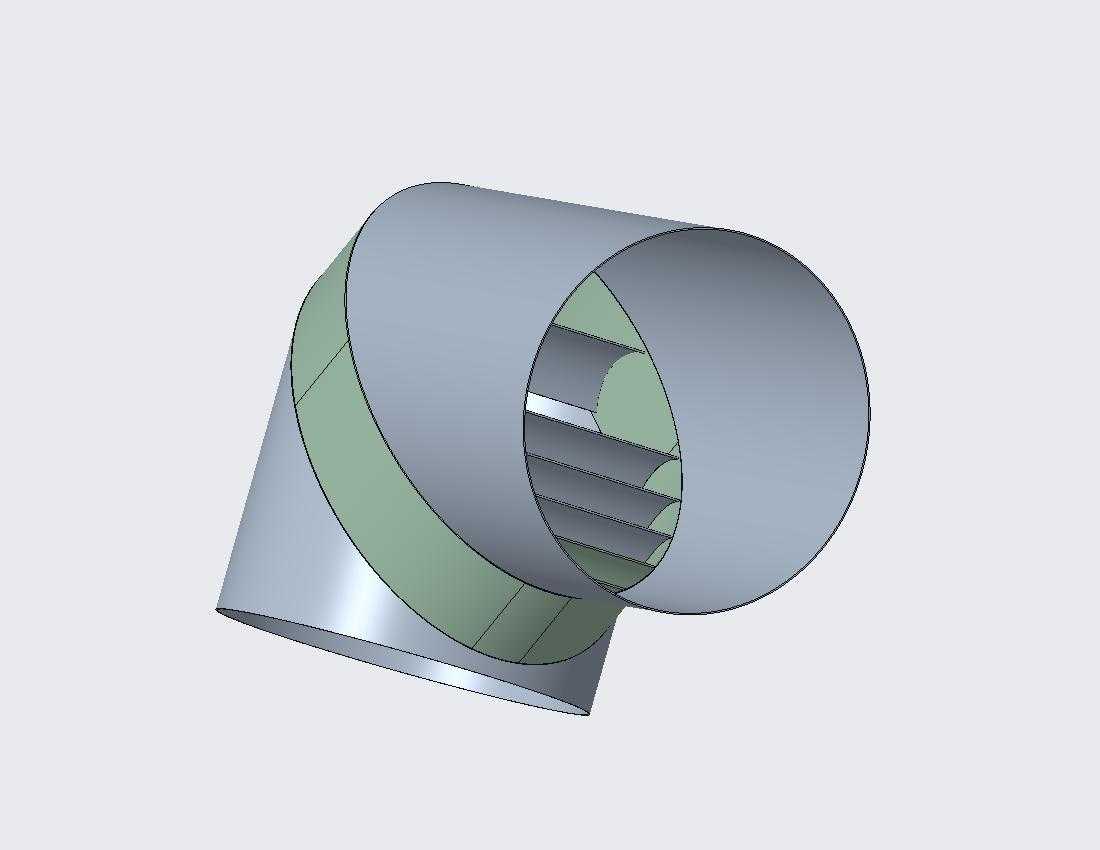

　　这款带导流叶片的管道弯曲结构，正是针对上述工程痛点设计的管路转向构件，核心是通过在弯管腔体内设置沿转向弧度排布的导流叶片，将整个弯管的过流断面分割为多个曲率连续的流道，让介质在转向过程中被分层导流，避免不同流层的介质在转向时出现剧烈的动量交换，从根源上抑制弯头内侧涡流区的形成。从结构设计逻辑来看，这款弯管采用等径对接设计，两端的接口尺寸与同规格直管道完全匹配，安装时可直接与现有管路通过焊接、法兰连接或者卡箍对接的方式组装，不需要额外加工变径过渡段，安装边界与常规90度弯头完全一致，可直接替换现有管网中磨损严重、阻力过大的普通弯头，不需要对原有管路的支撑结构、布设走向做调整，大幅降低老旧管网改造的施工成本。在化工流体输送、暖通空调管网、工业通风除尘系统的管路布设中，管道转向位置的流态紊乱一直是管路设计中需要重点解决的问题，常规直角弯头在介质转向时会在弯管内侧形成大面积涡流区，不仅会提升整个管路的沿程阻力损失，增加泵送或引风设备的运行负载，长期运行下还会因为局部流速不均造成弯管内壁的偏磨，尤其是输送含固体颗粒的气固、液固两相介质时，弯头外侧的冲刷磨损速率会是直段管路的数倍，大幅缩短管路部件的更换周期。

　　腔体内的导流叶片采用与弯管转向弧度同轴的弧形设计，每片叶片的曲率半径根据其在过流断面的位置做差异化计算，靠近弯管内侧的叶片曲率半径更小，靠近外侧的叶片曲率半径更大，确保每个分割后的流道过流面积保持一致，让每个流层的介质在转向过程中流速保持均匀，不会出现局部流速突升或者滞流区。叶片与弯管内壁之间采用满焊固定，在叶片的迎流端做了小圆角过渡处理，避免尖锐棱边造成的局部流阻，同时也能减少介质中固体颗粒对叶片前缘的冲刷磨损，叶片的厚度根据管路设计压力选取，在满足结构强度的前提下尽可能降低叶片本身对过流断面的占用，避免因为设置导流结构造成管路通流能力下降。

　　在实际应用场景中，这类带导流叶片的弯头可用于多种介质的管路转向：在除尘系统的通风管路中，它可以降低管网整体阻力，让引风机的工作点保持在高效区间，减少风机的能耗，同时均匀的流态也能减少粉尘在弯头位置的沉积，避免长期运行后积灰造成的管路通径缩小；在化工流体输送管路中，稳定的流态可以减少介质在弯头位置的湍流脉动，降低管路运行时的振动和噪音，避免因为长期振动造成管路接口处的密封失效；在输送含颗粒浆料的管路中，均匀的流速分布可以避免颗粒在弯管局部堆积，同时降低外侧壁面的冲刷速率，将弯头的使用寿命提升2-3倍。

　　设计过程中需要重点关注导流叶片的固定强度，尤其是在高压、大流量的管路中，叶片会持续受到介质的冲击力，需要在叶片之间设置微小的支撑筋来提升整体结构刚度，支撑筋的位置要选在流态相对稳定的区域，避免支撑结构本身造成新的涡流；同时叶片与弯管内壁的焊接位置要做打磨平滑处理，避免焊缝凸起造成的局部流阻，也防止焊缝位置成为腐蚀或者磨损的薄弱点。另外，这款弯管的转弯半径选取兼顾了安装空间和导流效果，相比大曲率半径的缓弯弯头，它的轴向和径向安装尺寸更小，适合在安装空间紧凑的管路布设场景中使用，不需要为了降低阻力刻意放大弯头的转弯半径，能有效节省管路布设的空间占用。
